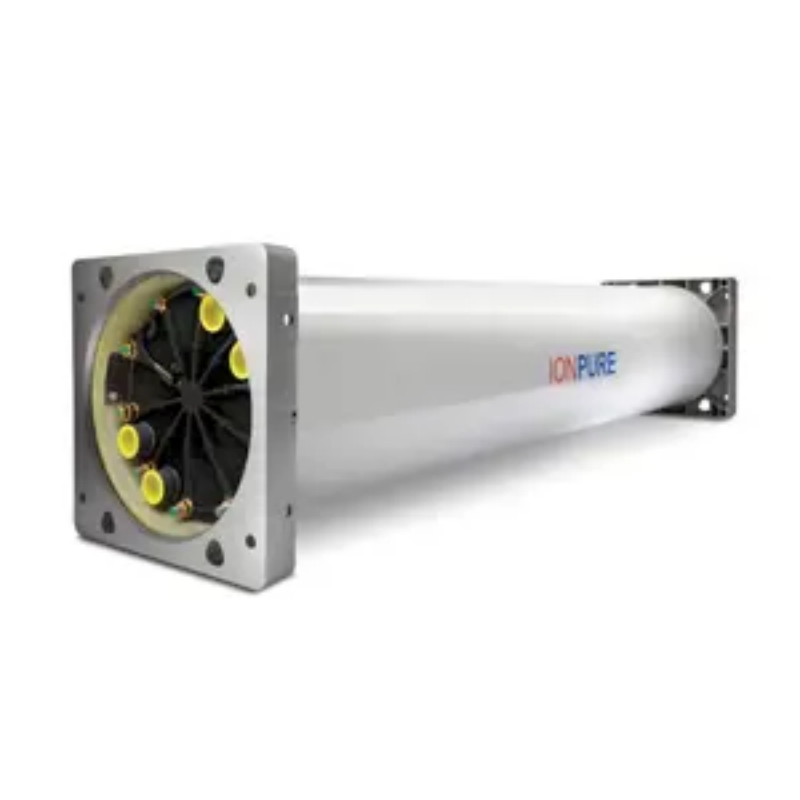

IONPURE VNX-CDIT高流量電気脱イオンCEDIモジュール30 GPM 6.8 m³/h、工業用超純水浄化システムに適用

Ionpure VNX-CDITは、片道逆浸透浸透物を用いた超純水浄化システムのために設計されたCEDI（連続電気脱イオン）モジュールである。それは最大4 ppmの供給硬度に耐えられる（CaCOで計算すると₃)> ; 16 MΩ・cm水、回収率は80-90%で、危険な化学再生は必要ありません。2種類の流量を選択できます：IP-VNX 30 CDIT-2の流量は6.8 m³/h（30 gpm）で、IP-VNX 15 CDIT-2は3.4 m³/hです。

CEDIモジュールとは？

従来の混合床イオン交換研磨機に代わって、再生中に化学物質を使用する必要がなくなりました。

CEDIモジュールは通常、2パス逆浸透に従う高純度研磨モジュールであり、非常に低い供給硬度が必要である。もう1つは、1パス逆浸透物上で直接動作するように設計された耐硬度モジュールである。₂除去して、総硬度が4 ppmまで及びシリカ含有量が2 ppmまでの給水を処理し、2パス逆浸透又は軟化が経済的でない場合に実行可能にする。

主な仕様

公称製品流量（VNX 30-CDIT/IP-VNX 30 CDIT-2）：6.8 m³/h（30 gpm）

公称製品流量（VNX 15-CDIT/IP-VNX 15 CDIT-2）：3.4 m³/h（15 gpm）

製品の水抵抗率：amp ;>；16 MΩ·cm

シリカ（SiO₂)除去率：≥95%

硫酸塩（SO₄²⁻)除去率：≥95%

水回収率：80-90%

最大供給導電率：amp ;lt；100µS/cm

最大供給硬度（CaCOで計算）₃):4.0 ppm

最大供給シリカ（SiO₂):2.0 ppm

₂除去：はい（二酸化炭素溶解に最適な薄い電池設計）

給水圧力範囲：1.4～7バール（20～100ポンド/平方インチ）

給水温度範囲：5-45°C（41-113°F）

残留遊離塩素耐性：amp ;lt ; 0.02 ppm（Clで計算する₂)

動作電圧：0-600 VDC

密封技術：二重Oリング貫通ガスケット

モジュールサイズ（VNX 30-CDIT）：44.45 cm×50.8 cm×50.8 cm×213.3 cm（直径×幅×高さ×長さ）

モジュールサイズ（VNX 15-CDIT）：44.45 cm×50.8 cm×50.8 cm×101.6 cm（VNX 15-CDIT））：1.2.2.3.4.4.4 cm×50.8 cm×50.8 cm×101.6 cm（V

接続せつぞく:フランジ接続、材料がプロジェクト仕様に適合するフランジせつぞく、ざいりょうがプロジェクト仕様に適合する

認証：CEマーク、ISO 9001：2015、ISO 14001：2015、ハラール認証

技術的な特長

標準的なCEDIモジュールでは、供給硬度が1 ppm未満であることが要求されており、通常は2パス逆浸透または軟化をユーザーに実装させるように強制されている。VNX−CDITの薄い細胞構造と特殊処方の混合床樹脂は、4 ppmまでの総硬度に耐えることができ、全逆浸透段階または軟化工程を排除する。これは、モジュールがシングルチャネルRO上で動作できるかどうかを直接答えています。このために設計されています。

COの増強₂除去により下流研磨負荷が低減される。薄い電池の設計は希釈チャンバ内の電界勾配を強化し、それによって溶解COを駆動する₂ガスは重炭酸塩に変換され、その後精鉱通路に移動する。₂除去可能：VNX-CDITが≧90%のCOを達成₂これにより、弱酸負荷が製品の抵抗率の安定性を破壊することを防止することができる。

モジュラー型のデュアルフロー選択により、システム設計が簡略化されます。VNX-CDITシリーズには2種類の公称容量があります。15 gpmと30 gpmです。設計者は大きすぎる寸法ではなく、正確に油圧需要に合うことができます。パラレル構成はampに拡張できます。gt、228 m³/h（1000 gpm）、同じモジュールタイプを使用して、スペア在庫とメンテナンストレーニングを削減する。

無化学物質操作は運営コストを削減した。酸、苛性ソーダ、中和化学品は必要ありません。混合床樹脂の交換がなく、再生廃棄物流がなく、80-90%の水回収率は2床イオン交換と同等かそれ以上であり、同時に危険物質処理を除去した。

工場に設置された配線ボックスを介して電源ケーブルをすばやく接続します。各VNX-CDITモジュールには、電源ケーブル付きの統合プレ配線ボックスが含まれており、オンサイトでの配線時間を短縮し、バッテリペアを破損する可能性のある位相反転エラーを防止します。

アプリケーション

発電所ボイラー補給の片道逆浸透研磨：生産と、gt ; 16 MΩ・cmの水は直接片道逆浸透浸透液から来て、混合床のイオン交換に取って代わった。

汎用電子とPCB製洗浄水：プリント基板工場と素子洗浄ラインに一致する超純水を提供し、そのうち16-18 MΩ・cmの品質で十分であり、シリカは半導体レベルに制限されていない。CO₂

ハラール認証は、ハラール認証施設における賦形剤水と洗浄用途のハラール認証を記録した。

食品と飲料原料水：果汁の再溶解、乳製品の加工とビール工場の補給に高品質の水を提供し、これらの場所で化学物質の再生やアミンの残留を保証する必要はない。ハラール認証は食品安全システムの審査遵守をサポートする。

工業園区の中央超純水回路：複数のVNX 30-CDITまたはVNX 15-CDITモジュール、並列配管、1時間ごとに園区内の複数テナントに数百立方メートルまでの研磨水を供給し、集中監視とゼロ現場化学再生を行う。

老朽化した混合床イオン交換システムの交換：VNX-CDITモジュールを用いて再生に依存する混合床ユニットを改装し、酸/アルカリ処理を除去し、サービス中断間の運転時間を延長し、廃水排出量を減少させ、通常節水信用基準に適合する。

選択ガイド

適用可能なアプリケーション：

給水は正確に動作する片道逆浸透システムから来て、導電性を持っている、lt ; 100µS/cm、硬度は常に4.0 ppm以下、シリカ≦2.0 ppm

設置と運営コスト及び製品抵抗の低減を優先的に考慮する項目、gt、16 MΩ・cmは技術要求を満たし、これはほとんどの発電、汎用電子と製薬精製水回路の典型的な要求である

バルク酸及びアルカリの貯蔵、中和ピット又は混合床再生ステーション用のスペース又は許可証が不足している施設

食品、飲料、または医薬品製造のためのハラール認証を必要とする水浄化装置のシステム

使用することは推奨されません：

これらの研磨リングに対して、Ionpure VNX 55-EXを選択し、18 MΩ・cmとアンペアを保証する。ホウ素阻止率は＞99%であった。

遊離塩素は0.02 ppmを超える給水を続けている。上流に亜硫酸水素ナトリウム添加スキッドまたは顆粒活性炭フィルターを設置するか、塩素が避けられない場合は、耐塩素アミン前処理案が検証できるかどうかを検証する。

5°C未満の極低温給水は、イオン移動度と樹脂動力学が十分に遅いため、実現可能な製品抵抗率を低下させる。冷源水が唯一の水源である場合は、モジュールの前に15℃以上の温度を維持するためにプレート式熱交換器を取り付ける必要があります。

低流量アプリケーションでは、小さなIonpure LXシリーズを考慮するか、ポイントCEDIモジュールを使用します。

よくある質問

1.VNX 30-CDITとVNX 15-CDITの違いは何ですか。どのように適切なサイズを選択しますか。

それらは同じ硬度公差、製品の水質、回収範囲を持っている。工場の1日平均研磨水需要に応じてサイズを選択し、その後10〜15%の残量を増加させる。20 m³/hを超える超純水回路では、複数の並列VNX 30-CDITモジュールは通常、立方メートル当たりの設置コストが低い。

2.硬度が4 ppmであっても、VNX-CDITモジュールは片道逆浸透浸透液から直接高純水を生産することができますか。

はい。VNX-CDITモジュールにおける薄い電池設計と最適化された混合床樹脂は、4.0 ppmまでの供給硬度（CaCOによる₃)シリカは2.0 ppmまで高く、製品の抵抗率は16 MΩ・cmより高いままである。電気伝導度が20〜60µS／cmの典型的な片道逆浸透条件下では、製品の抵抗率は常に17〜18 MΩ・cmに達する。単一パス逆浸透供給を決定する前に、供給硬度の傾向を検証することを提案します。

3.シリカと一酸化炭素の含有量₂VNX-CDITは、標準的なエディモジュールと比較して削除できますか。

VNX−CDITは、2 ppmまでの供給濃度から≧95%のシリカを除去することができる。その薄い電池電極は短い移動経路を通じて電位を集中し、それによって溶解したCOを駆動する₂炭酸水素塩に変換し、濃縮物チャネルにイオンを移す。₂,このモジュールは90%以上のCOを除去できる₂,CO時に標準的なエディモジュールで発生する製品の水抵抗率の低下を防止する₂上流では除去されません。

4.VNX-CDIT製品1立方メートル当たりの水の典型的な運営コストはいくらで、混合床脱イオン器と比べてどうですか。

VNX−CDITモジュールの消費電力は、供給導電率に応じて製品水1立方メートル当たり約0.15〜0.35キロワット時である。典型的な20 m³/h研磨回路では、これにより総運用コストは1立方メートル当たり0.03ドル未満となり、酸、アルカリ、中和、樹脂交換が必要な現場再生混合床システムの総運用コストは1立方メートル当たり0.08-0.15ドルとなる。

導電性を有する浸透物を生成する片道逆浸透システム、lt ; 100µS/cmと遊離塩素、最低前処理濃度は0.02 ppmであった。原水供給の硬度変動やシリカピークがモジュールの限界を超える可能性がある場合は、軟化システムを使用するか、スケール防止剤を添加することをお勧めします。モジュール前の5マイクロメートルカートリッジフィルタは粒子状物質の汚染を防止することができる。

6.VNX 30-CDITとVNX 15-CDITのサイズと重量はどのくらいですか。

VNX 30-CDITの直径は44.45 cm、幅は50.8 cm、高さは50.8 cm、長さは213.3 cmです。VNX 15-CDITの直径、幅、高さは同じですが、長さは101.6センチです。詳細な取り付け図面を提供し、接続と修理のためにすべての側面に少なくとも60センチの隙間を空けることをお勧めします。

7.VNX-CDITはハラール認証を持っていますか。これは食品と飲料の応用にとって何を意味しますか。

VNX-CDITモジュールは、公認認証機関によって発行された有効なハラール証明書を持っています。私たちは各貨物に証明書とサポートファイルを提供します。

8.VNX-CDITの価格はいくらですか。価格に影響する要素は何ですか。

VNX-CDITシリーズの価格は、トラフィックモデル、数量、プロジェクト固有の構成要件に応じて、通常、モジュールあたり20000～38000ドルです。価格は為替レート、関税、工場調整によって変動する。現在の納期と出荷条件の正確な見積もりについては、北京众平科技に直接連絡してください。

9.VNX-CDITシリーズの納期はいつですか。

VNX 30-CDITとVNX 15-CDITの標準出荷サイクルは8～10週間です。北京众平科学技術の流通ネットワークを通じて、地域在庫の可用性はさらに納品時間を2-3週間に短縮することができる。

10.VNX-CDITモジュールを購入する際に提供される支払条件と保証

私たちは電信為替を受け取り、即時信用状を取り消すことはできません。合格した企業顧客に対して、北京众平科技はプロジェクトマイルストーンに基づいてマイルストーン支払計画を制定した。標準的な工場保証は材料と技術的欠陥をカバーし、保証期間は出荷後24ヶ月または調整後18ヶ月であり、先に発生した者を基準とする。保証期間は36ヶ月に延長され、追加料金がかかります。
