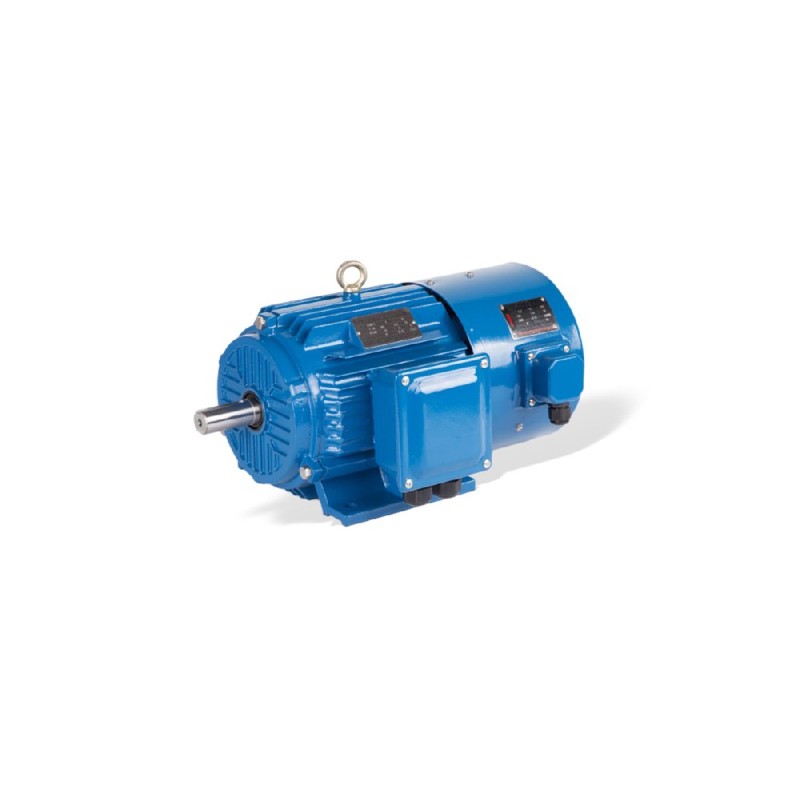

GESHI YVF2 VFD インバーター デューティ モーター 0.55-315kW IP54

GESHI YVF2 インバーター用モーターは、産業用機械全体の可変周波数駆動（VFD）動作専用に設計された三相非同期交流機です。過熱することなく可変速度に対応できるように設計されており、可変トルク負荷に対して安定した回転出力を提供します。エンジニアが熱的平衡を維持しながら、厳しいデューティサイクル下で継続的な速度調整を必要とする場合、このモーターは信頼性の高い電気機械変換を実現します。産業用制御アーキテクチャの駆動および作動レイヤーに厳密に配置され、周波数変換器からの信号出力を物理的な機械的運動に橋渡しします。

産業オートメーションのエンジニアは、定格周波数未満で動作する際に、標準的な固定速度誘導モーターが熱的破壊、激しい振動、または絶縁不良に見舞われるという課題に直面することがよくあります。パルス幅変調（PWM）周波数変換器がステーター巻線に高調波電流を注入するため、従来のモーターは早期の劣化やトルク リップルに悩まされます。この可変周波数駆動互換モーターは、特殊な電磁気設計と強制換気構造を統合することにより、これらの電気的および熱的制限を解決します。従来の駆動装置では低速トルク要件を維持できない自動生産ラインにおいて、精密なモーションコントロールを可能にします。

技術仕様

定格出力: 0.55 kW - 315 kW @ 50 Hz

フレームサイズ: H80 - H355 @ 標準 IEC

周波数範囲: 5 Hz - 50 Hz @ 定トルク

周波数範囲: 50 Hz - 100 Hz @ 定出力

取付タイプ: B3 / B5 / B35 @ IEC 規格

絶縁階級: クラス F @ 155 °C

保護等級: IP54 @ 標準条件

オプション保護: IP55 / IP56 / IP66 @ カスタム要求

冷却方式: IC416 @ 独立軸流ファン

巻線電圧: 380 V @ 50 Hz

システム統合とハードウェアのセットアップ

適切な電気的設置を行うには、シールドされた対称構造の電源ケーブルを使用して、モーターの電源リード線 パルス幅変調（PWM）周波数変換器の出力端子に直接接続する必要があります。ケーブルの金属製アーマーまたは全体シールドは、高周波電磁干渉を抑制するため、360度 EMC ケーブル グランドを使用して導電性バックプレートまたはアース端子にしっかりと終端する必要があります。モーターハウジングのフレーム接地端子は、グランドループを排除し、浮遊容量性電流から保護するために、低インピーダンスの銅導体を使用して主制御盤のアースバスに接続する必要があります。制御およびフィードバックループについては、信号ケーブルを高電圧電源導体から物理的に離して配置してください。独立した軸流冷却ファンには、メインローターの速度に関係なく継続的な放熱を確保するため、専用のモーター保護サーキットブレーカーを経由する個別の単相または三相補助電源が必要です。

信頼性と環境耐久性

内部ステーター巻線は、高速スイッチングを行う絶縁ゲートバイポーラトランジスタ（IGBT）インバーターによって生成される重大な電圧スパイクに耐えるため、高品質の無溶剤樹脂を用いた真空加圧含浸処理が施されています。機械的構造部品には、加速および減速サイクル中の高調波振動を減衰させ、音響ノイズを最小限に抑えるように設計された鋳鉄製フレームが使用されています。標準の IP54 の浸水・防塵保護は、粉塵の蓄積や水滴の飛沫から内部の電気部品を保護し、水洗環境や腐食性環境向けにオプションの IP55、IP56、または IP66 構成を利用できます。ステーターのスロットに埋め込まれた温度センサーは巻線温度を継続的に監視し、抵抗信号を PLC またはドライブのトリップ回路に送信して熱過負荷を防止します。この頑丈な構造により、産業用処理プラント内で稼働する際の平均故障間隔（MTBF）が延長されます。

選定ガイダンスと代替オプション

適切な駆動モーターを選択するには、負荷トルクプロファイル、速度調整比、周囲動作温度を評価する必要があります。より高い基準の保護が求められるアプリケーション向けには、IP55 または IP66 定格のフレームバリエーションを指定できます。プロジェクトの要件によって、同じファミリ内で代替の物理寸法や異なる定格出力が必要とされる場合、エンジニアはコンパクトな H80 フレームやヘビーデューティーな H355 バリエーションなどの隣接モデルを評価できます。北京众平科技股份有限公司（Beijing Zhongping Technology）は、自動化エンジニアが正確なクロスリファレンスの選定や直接交換の計画を行えるよう、現地のテクニカルサポートチャネルと在庫の備蓄を維持しています。

よくある質問 (FAQ)

1. 緊急注文に対する現在の現地在庫の有無と予想される納期はどうなっていますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は標準フレームサイズの地域在庫を維持しており、機器のダウンタイムを最小限に抑えるため、標準営業日内に迅速な発送が可能です。

2. 製品保証の条件と RMA 返品手順はどうなっていますか？

すべてのユニットには、材料の欠陥をカバーする 12 か月のメーカー保証が適用され、北京众平科技股份有限公司（Beijing Zhongping Technology）による出荷前の品質検証と合理化された返品処理によってサポートされています。

3. このモーターの電源仕様と接地要件は何ですか？

モーターは 380 V の標準三相産業用交流電源で動作し、高周波漏れ電流を放散するためにフレーム端子を介した専用の接地が必要です。

4. どの通信プロトコルと制御インターフェースがこの駆動セットアップと互換性がありますか？

このモーターは、独自の通信バスを使用せずに標準的なベクトル制御またはスカラー制御アルゴリズムを利用する、標準的なパルス幅変調（PWM）周波数変換器と直接インターフェースします。

5. 連続運転時に適用される環境保護等級と熱的制限は何ですか？

このユニットは、標準で IP54 等級、最高 155 °C のクラス F 絶縁、および安全な動作温度を維持するための独立した軸流冷却ファンを備えています。

6. 利用可能な機械的取付構成と寸法公差は何ですか？

このモーターは、標準的な国際電気標準会議（IEC）のフレーム寸法に準拠した、B3 フット取付、B5 フランジ取付、および B35 の組み合わせ構成をサポートしています。

7. 最適な稼働寿命を確保するために推奨される日常メンテナンス点検は何ですか？

メンテナンス技術者は、端子ボックスの接続を定期的に点検し、巻線の絶縁抵抗を測定し、独立した冷却ファンアセンブリ全体の気流が妨げられていないことを確認する必要があります。

8. エンジニアは特定の負荷に対して正しいフレームサイズと周波数範囲をどのように選択すべきですか？

5 Hz から 50 Hz の定トルク帯域内で必要な連続トルクを一致させ、駆動される機械的負荷プロファイルに基づいて最大 100 Hz までの出力可用性を検証します。
