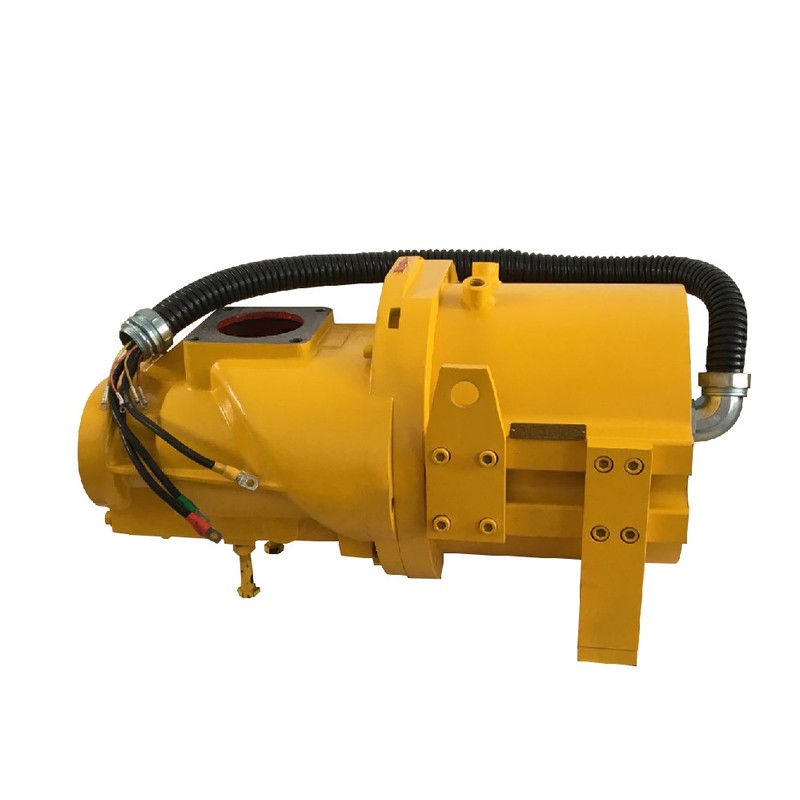

GESHI GTK 永久磁石同期モーター 5.5-90kW

GESHI GTK 永久磁石同期電動機（AC synchronous motor）は、産業用スクロール圧縮機（screw compressors）にダイレクトドライブ回転を提供し、機械的な伝動ロスを排除します。このTEFC（全閉外扇形）モーターは、変動する負荷プロファイル全体にわたって高い稼働効率を維持しつつ、全体の機械的設置面積を削減します。プラントのオペレーターはこのユニットを活用することで、連続稼働する圧縮空気ステーションにおけるベルトの滑りをなくし、長期的なメンテナンスのオーバーヘッドを削減できます。

永久磁石AC同期モーターの紹介

産業用圧縮空気システムは、従来の誘導電動機（induction motors）やベルト駆動式伝動装置に関連する効率の低下や機械的摩耗に悩まされることがよくあります。施設が変動する負荷プロファイルのもとで継続的な空気圧出力を必要とする場合、標準的なモーターは性能の低下や熱ストレスの上昇を経験します。この統合型ユニットは、軸方向のシャフト接続を介してコンプレッサーのエレンドに直接結合された永久磁石AC同期モーターの設計を利用することにより、これらの稼働上の課題に対処します。この構成により、プーリ、ベルト、外部軸受などの中間部品が排除され、それによって機械的な伝動スリップが排除され、芯出し（アライメント）によるダウンタイムが削減されます。H112からH280に及ぶフレームサイズ内で380 Vの標準電圧で動作し、5.5 kWから90 kWまでの多様な電力要件に対応します。熱管理は、水または油の循環をサポートする液冷式バリアントと、独立したアキシャル冷却ファンを備えた空冷式バージョンの2つの異なる冷却構成によって処理されます。ローターをコンプレッサーシャフトに直接統合することにより、駆動アーキテクチャは、標準的な産業用デューティサイクル全体で高電力密度と一貫したトルク伝達を実現します。

技術仕様

電力定格: 5.5 kW - 90 kW @ 380 V

フレームサイズ: H112 - H280 @ 380 V

定格電圧: 380 V @ 50 Hz

取付タイプ: B3 @ 標準フットマウント

保護等級: IP54 @ IEC 60034-5

絶縁階級: クラスF @ 155 °C 温度上昇限度

効率レベル: グレード2効率 @ 全負荷

冷却方法: 液冷式（水/油）または空冷式（TEFC） @ 周囲稼働

駆動構成: アキシャルダイレクトドライブ @ スクリュードライバー（スクリューコンプレッサー）統合

システム統合とハードウェアのセットアップ

既存のコンプレッサー・スキッドへのユニットの統合には、電気的および機械的なアライメント手順を厳格に遵守する必要があります。モーターはB3フットマウント構成を採用しており、高トルクの始動フェーズ中の共振を防ぐために、剛性のある取り付けプレートへの確実なボルト締めが必要です。電気供給接続には、粉塵や湿気の侵入に対するIP54の保護等級を維持するため、適切なケーブルグランドに通されたシールド付き電源ケーブルを使用する必要があります。モーターフレームの適切な接地は、電磁干渉を排除し、浮遊電流が内部のローター磁石や軸受アセンブリを損傷するのを防ぐために必須です。液冷式バリアントの場合、ステータ巻線内の熱安定性を確保するため、システム試運転の前に冷却水の流量と流体温度を校正する必要があります。温度センサーおよび外部監視装置用の制御配線は、信号の整合性を維持するために、専用の金属製コンジットまたは分離されたケーブルトレイを使用して高電圧送電線から隔離する必要があります。

信頼性と環境耐久性

過酷な産業環境における長期的な稼働安定性は、堅牢な熱および機械的保護メカニズムに依存しています。モーターはIP54の保護等級を達成し、空気中の微粒子や水飛沫から内部の電気部品を保護します。クラスFの絶縁材料は高い耐熱性を備えており、誘電強度の低下なしにステータ巻線が上昇した稼働温度に耐えることを可能にします。ベルトや外部伝動軸受の排除により、機械的な故障箇所が減少し、連続的な産業用デューティサイクル全体での平均故障間隔（MTBF）が延長されます。最適化された液循環または独立したアキシャルファン冷却による熱管理により、永久磁石ローターアセンブリ内の局所的なホットスポットが防止されます。これらの設計特性により、重工業プラントやコンプレッサー室の典型的な周囲温度で一貫したパフォーマンスが保証されます。

選定ガイダンスと代替オプション

適切なモーターバリアントの選定には、ホストであるスクリューコンプレッサーアプリケーションの特定の冷却インフラストラクチャと電力需要を評価する必要があります。閉ループ水システムまたは油冷却回路を備えた施設は、高密度な熱放散のために液冷式バージョンを展開できますが、標準的な周囲設置は空冷式TEFCアーキテクチャの恩恵を受けます。北京众平科技股份有限公司（Beijing Zhongping Technology）は、調達チームがクロスリファレンスの選定を支援し、特定のフレームサイズと電力定格を既存の機器要件に一致させるための技術サポートとエンジニアリング相談を提供します。

よくある質問

1. これらのモーターユニットの標準的な納期と地元の在庫状況は何ですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、迅速な履行を確保し、施設のダウンタイムを最小限に抑えるために、標準的な電力定格の地元の在庫を維持しています。

2. 製品保証の条件とRMA交換手続きは何ですか？

ユニットには標準の12ヶ月の製造保証があり、出荷前の品質検証と、北京众平科技股份有限公司（Beijing Zhongping Technology）を通じた合理化された現地交換サービスによって支えられています。

3. 安全な操作のための電源仕様と接地要件は何ですか？

モーターは定格電圧380 Vで動作し、浮遊電流を放散して電気的ノイズ干渉を防ぐために、メインシャーシへの確実な構造的接地が必要です。

4. 高温の周囲稼働環境には、どの冷却方法を選択すべきですか？

周囲温度が高い環境や換気スペースが制限されている環境では、水または油の循環を使用する液冷式バリアントが推奨されます。

5. TEFC空冷式モーターバリアントにはどのようなメンテナンスチェックが必要ですか？

妨げられない気流を維持し、熱の蓄積を防ぐためには、独立したアキシャル冷却ファンの定期的な点検と冷却フィンの清掃が必要です。

6. アキシャルダイレクトドライブ機構は、日常の機械的メンテナンスにどのように影響しますか？

ベルトや伝動プーリがないため、定期的なベルトテンション調整の必要性がなくなり、軸受の交換頻度が減少します。

7. モーターエンクロージャーは、環境汚染物質に対してどのような保護等級を提供しますか？

ユニットはIP54の保護等級を備えており、通常の産業稼働中の有害な粉塵の蓄積や水飛沫を防ぎます。

8. これらの同期モーターは、標準的な可変周波数ドライブ（インバーター）と統合できますか？

モーターの設計は、指定された電力範囲全体で永久磁石同期機を駆動できる標準的なベクトル制御ドライブと完全に互換性があります。
