HollySys HSR RFIDシステム インダストリアルRFIDリーダー EtherCAT付き

産業用自動化ラインでは、油霧、切削液、機械的摩耗に起因する深刻な光学バーコードの劣化が頻繁に発生し、データの損失や予期せぬダウンタイムにつながります。HollySys HSR RFIDシステムは、高度な高周波および超高周波無線周波数テクノロジーを活用し、金属製パレットやキャリアでの信頼性の高いデータ追跡を保証します。北京众平科技股份有限公司は、シームレスなファクトリーオートメーションのアップグレードに向けてこれらの頑丈なコンポーネントを供給することで、現地のエンジニアをサポートします。

現代の自動化製造環境は、データ収集に深刻な課題をもたらします。特に、自動車の溶接ラインやリチウム電池の組立セルでは、電磁干渉や金属反射によってセンサー信号が歪められます。光学ラベルは、加工油や粉塵による汚染のために頻繁に故障しますが、従来の近接センサーには、現代のフレキシブル生産に必要なデータペイロード容量が不足しています。HollySys HSR RFIDシリーズは、専用の高周波および超高周波無線回路と特殊な耐金属アルゴリズムを組み合わせることで、これらの物理的な制約に対処します。このアーキテクチャにより、リーダーヘッドは、信号の劣化なしに金属表面に直接取り付けられたタグからデータを正確に取り込むことができます。システムは無線周波数エネルギーを効率的に処理し、大電流の電源ラインや重溶接装置の隣であっても安定した通信を保証します。

技術仕様

動作周波数 HF: 13.56 MHz @ ISO/IEC 15693

動作周波数 UHF: 860-960 MHz @ ISO/IEC 18000-6C

エンクロージャー定格: IP67 @ -25°C ～ +70°C

電源電圧範囲: 24 VDC ± 10% @ リップル < 10%

通信インターフェース IO-Link: HSR-HM18-IOL @ 38.4 kbps

通信インターフェース RS485: HSR-HM18-485 @ Modbus-RTUプロトコル

通信インターフェース PROFINET: HSR-UQ215-PN @ 100 Mbps

通信インターフェース EtherCAT: HSR-UQ215-ECT @ 100 Mbps

通信インターフェース EtherNet/IP: HSR-UQ215-EIP @ 100 Mbps

読み取り距離 HF M18: 0-30 mm @ 標準タグ

読み取り距離 HF M30: 0-50 mm @ 標準タグ

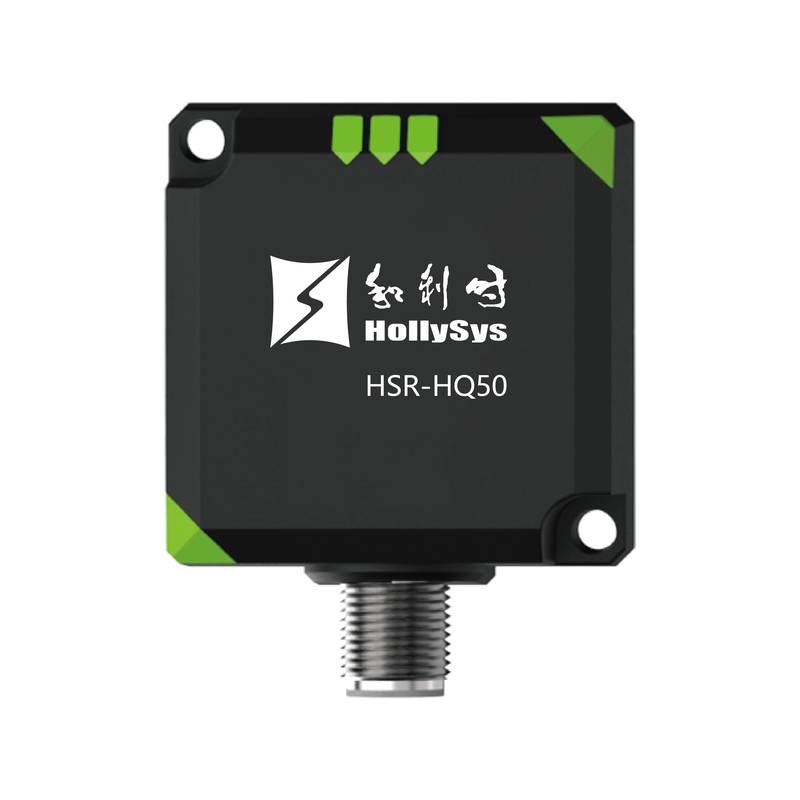

読み取り距離 HFスクエア50: 0-80 mm @ 標準タグ

読み取り距離 HFスクエア80: 0-110 mm @ 標準タグ

読み取り距離 HFスクエア100: 0-150 mm @ 標準タグ

読み取り距離 UHF 215: 0-10 M @ 9 dbiアンテナ

読み取り距離 UHF 100: 0-2 M @ 内蔵アンテナ

タグメモリ高周波: 128バイト～2 KB @ EEPROM

タグメモリ超高周波: U8 / H3 / H9 @ ユーザーメモリ構成可能

ハウジング材料: ニッケルメッキ真鍮および工業用PA66 @ 難燃性

システム統合とハードウェアセットアップ

HSR RFIDリーダーを既存の制御アーキテクチャに統合するには、グランドループや信号減衰を防ぐために、物理的な取り付けと電気配線に細心の注意を払う必要があります。リードヘッドは、高振動環境での確実な伝送のために設計された、標準化されたM12または端子ベースの工業用コネクタを利用します。RS485およびフィールドバス接続にはシールド付きツイストペアケーブルを使用し、高周波電磁ノイズを抑制するためにEMCケーブルグランドを使用してケーブルシールドを制御盤のエントリポイントで適切に接地する必要があります。複数のリーダーヘッドを近接して取り付ける場合は、隣接する無線周波数フィールド間のクロストークを防ぐために、物理マニュアルで指定された最小分離距離を維持してください。デバイス端子で安定した24 VDC電源電圧を維持するために、配電はモーター駆動ケーブルとは別に配線する必要があります。HSR67シリーズなどのバスコントローラーは、複数の無線周波数チャネルを集約し、トポロジレイアウトを簡素化し、分散ステーションノード全体の配線複雑性を軽減します。

信頼性と環境耐久性

過酷な工場条件では、継続的でメンテナンスフリーの動作を確保するために、堅牢な機械的および熱的エンジニアリングが要求されます。HSRシリーズはIP67保護等級を備えており、湿気、クーラントスプレー、微細な粉塵への継続的な暴露から内部電子機器を密閉します。熱管理は、-25°C～+70°Cの周囲動作温度に対して最適化されており、高温動作サイクル中の内部コンポーネントの劣化を防ぎます。ハウジングは、食品加工や医薬品包装ラインで一般的に使用される強力な化学洗浄剤に耐える耐食性材料を利用しています。さらに、特殊な耐金属タグは、自動車の車体工場や重量物搬送コンベアに典型的な機械的ストレス、繰り返しのヒートショック、および重い圧縮荷重の下でも、構造的および電気的完全性を維持します。

選定ガイダンスと代替オプション

正しいRFID構成の選択は、読み取り距離の要件、タグメモリのサイズ、およびプラントアーキテクチャ内の利用可能なフィールドバスネットワークによって異なります。IO-LinkまたはRS485インターフェースを備えた高周波モデルは、CNCマシンでの短距離パレット追跡および工具識別に適しており、PROFINETまたはEtherCATプロトコルを備えた超高周波ユニットは、長距離の物流仕分けおよびスマート倉庫管理に最適化されています。北京众平科技股份有限公司は、エンジニアが特定のリーダーヘッド、アンテナ、および耐金属タグを独自のアプリケーション要件に一致させるのを支援するために、技術サポートとクロスリファレンス選定サービスを提供しています。現地の在庫状況により、コンポーネントの交換やライン拡張フェーズ中の迅速なプロジェクト展開と最小限のダウンタイムが保証されます。

よくある質問（FAQ）

1. 標準のHSR RFIDリーダーモデルの通常のリードタイムはどのくらいですか？

標準構成は即時出荷用に在庫されていますが、特殊な高温またはカスタムバスバリアントは標準の工場出荷スケジュールが必要です。

2. HSR RFIDハードウェアにはどのような保証が適用されますか？

すべてのハードウェアコンポーネントは、材料および製造上の欠陥をカバーする包括的な12ヶ月のメーカー保証によって裏付けられています。

3. 金属への取り付けはHSRタグの読み取り範囲にどのように影響しますか？

標準タグは金属表面に直接配置するとパフォーマンスが低下しますが、指定された耐金属タグはシールド層を利用して磁場をリダイレクトし、高周波バリアントで最大80 mmの安定した読み取り距離を維持します。

4. HSR-HMシリーズリーダーはIO-Linkマスターと直接通信できますか？

はい、IOLサフィックスが指定されたモデルはIO-Link通信プロトコルをサポートし、標準マスターモジュールを介したパラメータ構成と周期的プロセスデータ交換を可能にします。

5. RS485通信に許可される最大ケーブル長はどれくらいですか？

RS485通信ラインは、両端に適切なライン終端抵抗が取り付けられていることを条件に、標準ボーレート下で最大1,200メートルの距離をサポートします。

6. UHFアンテナは異なるリーダーモジュールと互換性がありますか？

HSR-UQ215などのUHFリーダーモデルは、HSR-UA-50、HSR-UA-150、HSR-UA-240などの外部アンテナをサポートしており、物理的検出ゾーンに応じてスケーラブルな読み取りカバレッジを可能にします。

7. 初期セットアップ時にデバイスパラメータはどのように構成されますか？

パラメータは、デバイス記述ファイル（GSD/EDS）を使用した標準PLCエンジニアリングソフトウェアを介して、またはインターフェースタイプに応じてIO-Linkパラメータ化ツールを介して直接構成できます。

8. サポートされているタグの最大データストレージ容量はどれくらいですか？

タグメモリは、高周波モデルでは128バイトから最大2 KBの範囲であり、選択された特定のチップタイプに応じて、超高周波バリアント用の構成可能なユーザーメモリバンクを備えています。
