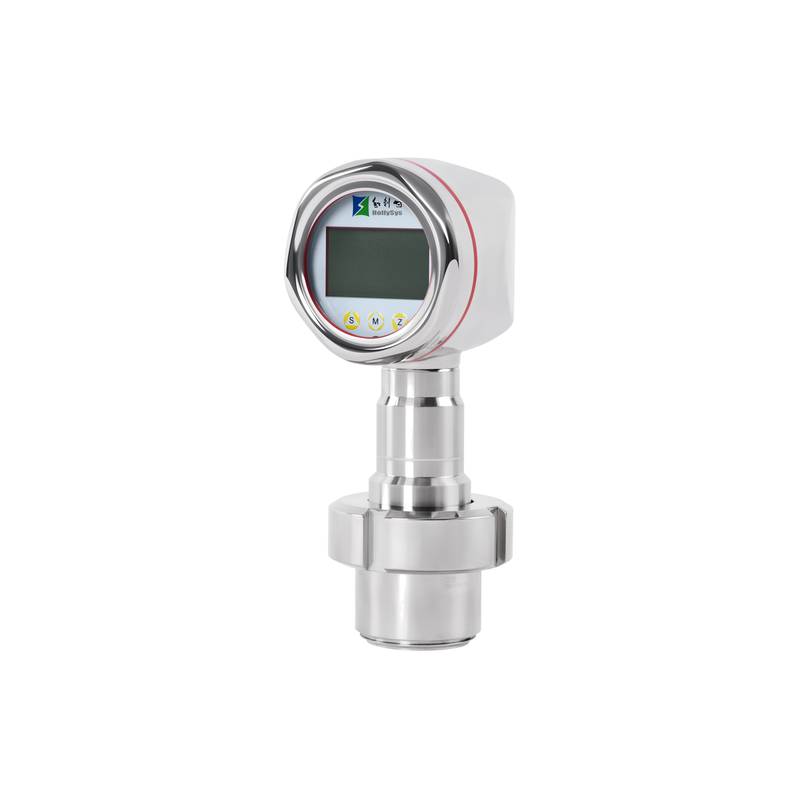

HollySys AT4500S サニタリー圧力トランスミッター タンクレベルセンサー

HollySys AT4500Sサニタリー圧力トランスミッターは、フラッシュマウント型の316Lダイアフラム設計を採用しており、製薬や食品加工の配管内におけるメディアの蓄積や微生物の繁殖を排除します。この高精度センサーは、厳格な定置洗浄（CIP）および定置殺菌（SIP）の稼働サイクル下において、信頼性の高い圧力およびタンク液面測定を実現します。

近代的な無菌加工施設やバイオ医薬品製造プラントにおいて、標準的な産業用圧力トランスミッターはしばしば重大なエンジニアリング上の脆弱性をもたらします。従来のねじ込み接続や凹型センサーポートは、粘性のある生体メディア、発酵ブロス、乳製品などが滞留するデッドゾーンを作り出します。この閉じ込められた物質は通常の洗浄ルーチンに耐え、細菌の増殖、コンタミネーション（交叉汚染）、およびバッチの失敗につながる可能性があります。さらに、高温の苛性ソーダ溶液を伴うアグレッシブな定置洗浄（CIP）ルーチンや、120℃を超える定期的な定置殺菌（SIP）サイクルは、測定機器に過酷な熱ショックを与えます。このような環境ストレスは通常、標準的な電子機器においてゼロ点ドリフト、メンブレンの疲労、および信号の劣化を引き起こし、プロセスの安全性と規制順守を損ないます。

HollySys AT4500Sサニタリー圧力トランスミッターは、専用の衛生的な機械的構造により、こうした永続的な封じ込め課題に直接対処します。この機器は、完全に溶接された316Lステンレス鋼の外側構造に、表面仕上げの粗さが0.4マイクロメートル以下に研磨された最適化されたフラッシュダイアフラムプロセス接続を組み合わせています。内部の隙間やポケットゾーンを排除することにより、プロセス流体がアイソレーティングメンブレンの表面をスムーズに流れ、排出時の完全な製品排出と迅速なすすぎを保証します。内部圧力チャンバーには、FDA準拠のサニタリー充填液を使用しており、広範な温度変動に耐えながら、プロセス圧力をピエゾ抵抗シリコンセンサー素子に安全に伝達します。堅牢なデジタル温度補償アルゴリズムがオンボードの処理回路に統合されており、熱膨張係数を継続的に中和し、急激な熱サイクル中でも安定した出力性能を維持します。

技術仕様

製品シリーズ：AT4500S サニタリー圧力トランスミッター

測定範囲：0 ~ 10 kPa ～ 0 ~ 10 MPa

出力信号：4-20 mA（HART付き）、Modbus-RTU / RS485

基準精度：スパンの ± 0.2%、オプションでスパン上限の ± 0.1%

アイソレーティングダイアフラム材質：316Lステンレス鋼、オプションでハステロイC（Hastelloy C）

表面仕上げ：Ra ≤ 0.4 µm

プロセス接続：サニタリークランプ、国際規格に適合するフランジタイプ

充填液：FDA準拠のサニタリーグレード

使用温度範囲：- 20°C - 85°C（媒体依存）

筐体保護等級：IP67

システム統合とハードウェア設定

AT4500Sの物理的な設置と電気的統合を成功させるには、電気的ノイズの多い産業環境において、配線トポロジと接地プロトコルに細心の注意を払う必要があります。このトランスミッターは、湿気やウォッシュダウンジェットに対するIP67保護等級を維持するように設計された標準的なケーブルエントリを備えた、堅牢な産業用ハウジングを備えています。技術者は、近隣のインバーター（可変周波数ドライブ）や高出力加熱要素からの電磁干渉を最小限に抑えるために、4-20 mAアナログーループおよびデジタル通信線にシールド付きツイストペア計装ケーブルを使用する必要があります。ケーブルシールドは、低レベルのプロセス信号を歪ませる可能性のあるグランドループを防ぐため、通常は制御盤側で1点で接地する必要があります。RS485を介したHARTまたはModbus-RTUによるローカル通信を確立する場合、分散制御システム（DCS）またはプログラマブルロジックコントローラ（PLC）への長距離伝送中のデータの整合性を確保するため、ループ抵抗は指定された動作限界内に維持する必要があります。

信頼性と環境耐久性

過酷な食品および製薬環境における長期的な運用安定性には、優れた機械的耐久性と効果的な熱管理が求められます。AT4500Sは、毎日のプラントサニテーションで一般的に使用される強力な外部洗浄剤、酸性ウォッシュダウン、および高圧水ジェットに耐える、頑丈な全ステンレス鋼製アウターエンクロージャーを備えて設計されています。センサー素子は、急激な周囲温度の変動時の湿気の浸入や結露の蓄積を防ぐために、気密密閉されています。その高度な機械的分離により、内部のピエゾ抵抗コアが、急速に作動する制御バルブや容積式ポンプによって発生する圧力スパイク、ウォーターハンマー、および油圧ショックから保護されます。これらの構造的特性により、平均故障間隔（MTBF）が向上し、計画外のメンテナンス介入が削減され、要求の厳しい発酵ラインや醸造ライン全体で連続生産スケジュールが維持されます。

選定ガイダンスと代替オプション

適切な圧力トランスミッターの構成を選択するには、最大動作圧力、動作温度の極限、および濡れ部の化学的適合性を含む、特定のプロセスパラメータの評価が必要です。エンジニアは、最適な測定分解能と精度を維持するために、低圧バイオリアクターのヘッドスペース監視用の10 kPaから、高圧ホモジナイゼーションライン用の10 MPaまで、正しいレンジスパンを選択する必要があります。標準的な水性アプリケーションの場合、316Lステンレス鋼ダイアフラムで十分な耐食性が得られますが、非常に腐食性の高い化学洗浄剤やアグレッシブな媒体では、ハステロイC（Hastelloy C）アイソレーティングメンブレンが必要になる場合があります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、エンジニアリングチームが正確なプロセス仕様とローカル在庫の適切なデバイス構成を適合させるための、専門的な技術サポートと包括的なクロスリファレンス選択サービスを提供します。

よくある質問（FAQ）

1. このトランスミッターの標準的な納期と保証ポリシーは何ですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）を通じて処理された注文は、通常、標準的な商業的タイムフレーム内でローカル在庫から出荷され、ユニットには材料および製造上の欠陥をカバーする包括的な12ヶ月のメーカー保証が付いています。

2. 北京众平科技股份有限公司（Beijing Zhongping Technology）は出荷前校正レポートを提供していますか？

はい、すべてのユニットは出荷前に厳格な品質検証を受けており、ご要望に応じてトレーサブルな校正ドキュメントを提供できます。

3. AT4500Sは連続的な定置洗浄（CIP）および定置殺菌（SIP）の手順に耐えることができますか？

はい、濡れ部コンポーネントは、構造的劣化なしに、高温のアルカリ洗浄液や標準的な産業用サニタリー閾値までの蒸気殺菌サイクルに耐えるように設計されています。

4. 表面仕上げの評価がRa 0.4マイクロメートル以下である目的は何ですか？

超平滑な研磨面により、細菌や有機残渣が付着する微視的な不完全性が最小限に抑えられ、効果的な洗浄が保証され、生物学的汚染が防止されます。

5. HART通信プロトコルはフィールド校正にどのように役立ちますか？

HARTプロトコルにより、デバイスへの物理的なアクセスを必要とせず、制御室から直接、またはハンドヘルド通信機を介して、リモートでのデジタル照会、設定、ダンピング調整、およびトランスミッターの診断監視が可能になります。

6. ハンドヘルド通信機なしで、ローカルでゼロ点とスパンの設定を調整することは可能ですか？

はい、このデバイスは、選択したローカルディスプレイとハウジング構成オプションに応じて、外部のゼロ点およびスパン調整メカニズムをサポートしています。

7. AT4500Sの標準動作にはどのような電源電圧が必要ですか？

トランスミッターは、特定の出力構成と負荷抵抗に応じて、通常12 VDCから30 VDCの間にある標準的なループ駆動型DC電圧範囲で動作します。

8. 非標準の管径用に別のプロセス接続を利用できますか？

このシリーズでは、多様な配管インフラストラクチャの要件に合わせるために、トライクランプ、ねじ込み、フランジ構成など、さまざまな国際標準サニタリー接続を提供しています。

9. 非常に腐食性の高い洗浄化学薬品には、どのようなアイソレーティングダイアフラム材質を選択すべきですか？

強力な酸化剤や過酷な化学的攻撃にさらされるプロセスでは、標準の316Lステンレス鋼の代替として、ハステロイC（Hastelloy C）アイソレーティングダイアフラムが推奨されます。

10. 統合された温度補償アルゴリズムは、どのように測定精度を向上させますか？

オンボードプロセッサーは、変動するプロセス温度によって引き起こされる熱膨張効果に対抗するために、リアルタイムで出力信号を動的に補正し、安定した圧力読み取り値を保証します。
