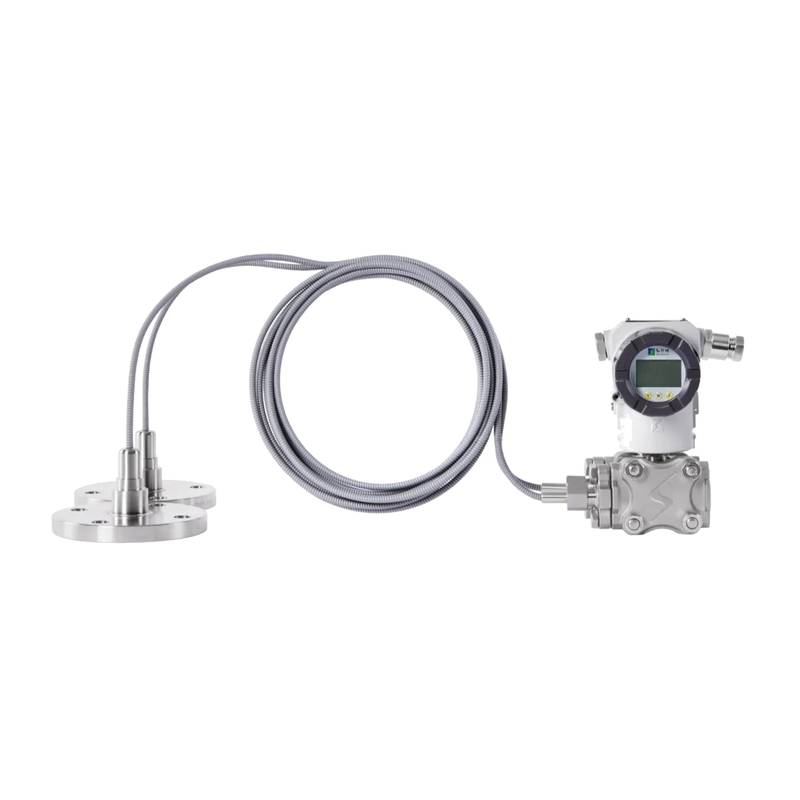

HollySys AT4500 差圧式トランスミッター レベルゲージ

HollySys AT4500 差圧・レベルトランスミッタは、変動の激しいプロセス環境において高精度の測定を実現します。単結晶シリコンセンサー技術により設計されており、過酷な機械的ストレス下でも安定した読み取り値を維持します。

広大なプラントに高圧計測器を配置すると、測定ループが振動、熱衝撃、および腐食性の化学物質にさらされることがよくあります。従来のセンサーは、連続的な圧力変動を受けると、信号のドリフトやダイアフラムの疲労に悩まされます。AT4500 差圧トランスミッタは、高度な単結晶シリコン技術と特許取得済みのパッケージング構成を活用することで、この課題を解決します。センシング素子は金属筐体の上部に物理的に隔離されて配置され、直接的な媒体インターフェースから離れているため、機械的デカップリングと断熱の両方が保証されます。ガラス焼結一体型リード線は、金属ボディに対して高強度の電気絶縁性を提供し、過渡的な電圧サージや電磁干渉に対する耐性を高めます。この設計により、重化学処理および流体管理システムにおける動作障害を防止します。

技術仕様

レンジ: 0-200Pa～40MPa

出力信号: 4-20mA+HART @ 24 VDC

基準精度: スパン上限の ±0.075%

ダイアフラム材質: 316L、ハステロイC(Hastelloy C)、タンタル(Tantalum)、PFAコーティング、金メッキ

プロセス接続: 1/2-14NPT メス @ プロセスインターフェース

電源: 12-45 VDC @ 端子台

周囲温度: -40°C - 85°C @ 動作状態

応答時間: 90 ms @ ステップ入力変化

システム統合とハードウェアのセットアップ

適切な機械的設置を行うには、定格の炭素鋼またはステンレス鋼製ボルトを使用して、差圧トランスミッタを剛性の高い計器ブラケットまたは導圧配管ネットワークにしっかりと取り付ける必要があります。プロセス配管を高圧室と低圧室に接続し、液体のサービスではガスポケットの閉じ込めを防ぎ、ガスのサービスではドレンの蓄積を防ぐために正しい向きを確保します。信号伝送にはシールド付きツイストペアケーブルを使用し、近くのインバーターや高圧送電線からの電磁干渉を最小限に抑えます。4-20mA電流ループおよびHART通信線を内部のねじ端子に接続し、極性を維持するように注意してください。ケーブルシールドは制御盤側のみで接地し、グランドループを排除して誘導サージから保護します。

信頼性と環境耐久性

エンクロージャーはIP67規格に準拠しており、洗浄サイクル中の粉塵の浸入や一時的な水没から内部の電子機器を保護します。堅牢なアルミニウム合金またはステンレス鋼のハウジングは、化学プラントや洋上プラットフォームに典型的な腐食性の大気成分に耐えます。統合された熱補償回路が周囲温度の変動を調整し、手動での再校正なしで測定の直線性性を維持します。単結晶シリコンセンサーの機械的隔離により、高パイプライン負荷からのストレスが軽減され、連続的なプラント稼働における保守間隔の延長と全体的な保守オーバーヘッドの削減を実現します。

選定ガイダンスと代替オプション

適切なバリエーションの選択は、特定のループの動作媒体、静圧制限、および化学的適合性の要件によって異なります。北京众平科技股份有限公司 (Beijing Zhongping Technology) は、プラントの拡張や緊急メンテナンスイベントにおけるダウンタイムを最小限に抑えるため、包括的なクロスリファレンス選定サポートと迅速な現地在庫交換オプションを提供します。エンジニアは、高腐食性の酸に対してタンタルやハステロイC(Hastelloy C)を選択するなど、湿潤部の材質を確認し、フランジ定格が既存のプロセス接続と一致していることを確認する必要があります。

よくある質問 (FAQ)

1. 緊急交換用の現在の現地在庫状況と納期はどのようになっていますか？

北京众平科技股份有限公司 (Beijing Zhongping Technology) は、標準的な AT4500 構成の地域別在庫を維持しており、重要なメンテナンス要件に対して当日出荷が可能です。

2. 故障したユニットの保証範囲と RMA 手順は何ですか？

すべてのユニットには、出荷前品質検証に裏打ちされた12ヶ月のメーカー保証が含まれており、現地でのRMA処理は 北京众平科技股份有限公司 (Beijing Zhongping Technology) を通じて管理されます。

3. 電源電圧の制限と消費電力の特性は何ですか？

トランスミッタは 12 VDC から 45 VDC の範囲のループ電源で動作し、標準的な 4-20mA ループ構成に最適化された典型的な消費電力を備えています。

4. 標準のアナログ出力以外にどの通信プロトコルがサポートされていますか？

このユニットは、4-20mA と HART プロトコルの組み合わせ、およびマルチドロップデジタルネットワークアーキテクチャ用の RS485上の Modbus-RTU をサポートしています。

5. ハウジングは粉塵や湿気に対してどのような環境保護等級を達成していますか？

アセンブリは IP67 規格を満たしており、粉塵の浸入や激しい湿気への曝露から内部回路を保護します。

6. 高ストレスの産業用途において、機械的振動はどのように処理されますか？

単結晶シリコンセンサーは、機械的に隔離された上部エンクロージャー内に収容されており、出力の安定性を損なうことなくパイプラインの振動を吸収します。

7. 長期的な運用の健全性のために、どのような日常的なメンテナンスチェックが推奨されますか？

導圧管の詰まりを定期的に点検し、端子ネジの締め付けを確認し、校正済みの HART ハンドヘルド通信機を使用してゼロ点校正を確認します。

8. デバイスは既存の制御システムやソフトウェアパッケージとどのように統合されますか？

統合には、標準的な HART デバイス記述ファイルと Modbus レジスタマップが使用され、主要な分散制御システムやプログラマブルロジックコントローラとのシームレスな互換性が確保されます。
