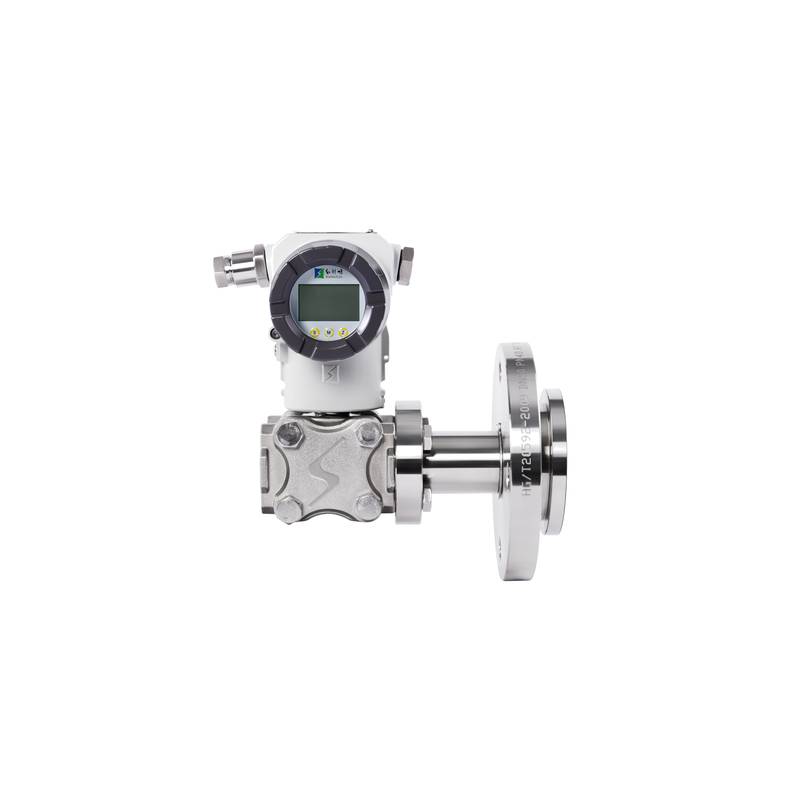

HollySys AT5000 圧力トランスミッタ 本質安全防爆設計

正確な圧力測定は、現代の産業プロセス制御において依然として重要な礎であり、過酷な稼働条件下でも長期安定性と迅速な応答性を提供するデバイスが求められています。和利時(HollySys) AT5000 圧力トランスミッタ 本質安全防爆設計は、危険なプラント環境において厳格な安全コンプライアンスを維持しながら、重要なプロセス変数の高精度なモニタリングを提供します。

和利時(HollySys) AT5000 シリーズ スマート圧力トランスミッタは、プロセス産業における複雑な測定課題に対処するために開発された次世代のフィールド計器です。プラントエンジニアは、測定精度を損なったり早期のセンサー故障につながる可能性のある、腐食性メディア、極端な熱サイクル、激しい振動など、過酷な稼働上の制約に頻繁に直面します。産業用オートメーションアーキテクチャのフィールド計器および制御レイヤー内で主に動作するこのトランスミッタは、物理的な圧力を標準化された電気信号に変換し、分散制御システム（DCS）へのシームレスな統合を実現します。高度なMEMS単結晶シリコンセンサー技術と独自のパッケージングを備え、低消費電力回路と包括的な自己診断機能を活用しながら高精度なプロセスデータを提供し、予知保全戦略をサポートします。

技術仕様

圧力範囲: (0~1) kPa ～ (0~40) MPa

差圧範囲: (0~50) Pa ～ (0~10) MPa

使用温度範囲: -45 °C - 300 °C @ プロセス接続部

精度等級: 0.05 グレード @ 基準条件

ダイアフラム材質: 316L、ハステロイ(Hastelloy) C、タンタル(Tantalum)、モネル(Monel)、インコネル(Inconel) 625、PTFE/PFAコーティング、金メッキ

電源: 24 VDC ± 10% @ 端子台

出力信号: HARTプロトコル付き 4-20 mA @ 通信端子

エンクロージャ保護等級: IP67 @ 設置状態

防爆等級: Ex ia IIC T6 Ga @ 危険場所

応答時間: 100 ms @ ステップ入力変化

システム統合とハードウェアセットアップ

適切な機械的および電気的設置により、信頼性の高い信号伝送が確保され、環境ノイズやグランドループに起因する測定誤差が防止されます。振動による不安定性を最小限に抑えるため、定格取付ブラケットを使用して、トランスミッタを堅牢な2インチ配管スタンドまたは直接プロセス接続部にしっかりと取り付けてください。電気ループを接続する際は、近接するインバータ（VFD）や高圧送電線によって生成される電磁干渉から 4-20 mA および HART 通信信号を保護するために、シールド付きツイストペア計装ケーブルを使用してください。グランドループ電流を防止するため、フィールド側のシールドはフロート状態にしたまま、ケーブルシールドを制御システムのアースバーで終端してください。防爆エンクロージャの完全性を維持するため、ハウジングカバーと電線管の入口が承認されたねじシール剤でしっかりと密閉されていることを確認してください。

信頼性と環境耐久性

産業用プロセス環境では、フィールド計器がハードウェアの生存性を脅かす過酷な熱ストレス、湿気の浸入、腐食性物質にさらされます。トランスミッタのエンクロージャは、高い侵入保護等級を備えた堅牢な鋳造設計を採用しており、内部の電子機器コンパートメント内への湿気や塵埃の蓄積を防ぎます。高度な温度補償アルゴリズムにより、極低温から最大 300 °Cまでの極端なプロセス温度にわたってセンサー出力を動的に調整し、熱ドリフトのない安定した性能を確保します。濡れ部には、ハステロイ(Hastelloy)やタンタル(Tantalum)などの特殊な耐食性材料を使用し、攻撃的な化学メディアに耐えます。内蔵の過渡電圧サプレッサーが落雷サージや電源スパイクから内部回路を保護し、連続的な産業稼働全体にわたる平均故障間隔（MTBF）の延長に貢献します。

選定ガイダンスと代替オプション

最適な圧力トランスミッタを選定するには、プロセス圧力制限、メディア適合性、および危険場所の分類要件を慎重に評価する必要があります。早期の腐食やピッチングを防ぐため、エンジニアは濡れ部ダイアフラムの材質をプロセス流体の化学的特性に適合させる必要があります。高静圧または差圧測定を含むアプリケーションの場合は、選択した範囲が通常の動作点と潜在的なプロセスの過圧スパイクの両方に対応していることを確認してください。レガシー計器の交換や既存のプロセスユニットの拡張を行う際、技術チームは北京众平科技股份有限公司 (Beijing Zhongping Technology) からのサポートを活用して、正確なクロスリファレンス型番の特定、代替の濡れ部材料の評価、およびプロジェクトのダウンタイムを最小限に抑えるためのローカル在庫からの検証済み純正部品の確保を行うことができます。

よくある質問 (FAQ)

1. AT5000シリーズの現在のローカル在庫状況と納期はどのようになっていますか？

北京众平科技股份有限公司 (Beijing Zhongping Technology) は、標準的な和利時(HollySys) AT5000 構成のアクティブな地域在庫を維持しており、海外からの出荷遅延を解消するための迅速な当日発送と短納期を実現しています。

2. これらのトランスミッタにはどのような保証範囲とRMA返品プロセスが適用されますか？

すべてのユニットには、包括的な12ヶ月のメーカー保証が適用され、出荷前品質検証と、北京众平科技股份有限公司 (Beijing Zhongping Technology) を通じて処理される合理化されたローカルRMA処理が補完されます。

3. 電源要件と消費電力の特性は何ですか？

トランスミッタは、12.5 VDC と 30 VDC の間の許容電圧範囲を持つ標準の 24 VDC ループ電源で動作し、マルチドロップ HART ネットワーク トポロジをサポートする超低消費電力特性を備えています。

4. リモート設定のためにサポートされている通信プロトコルとデジタルインターフェースは何ですか？

このデバイスは、標準の 4-20 mA アナログ出力と、スーパーインポーズされた HART デジタル通信プロトコルをサポートしており、互換性のあるハンドヘルド通信器や資産管理ソフトウェアを介した完全なリモートパラメータ設定、校正、および診断モニタリングを可能にします。

5. ユニットにはどのような環境保護等級と防爆認証が備わっていますか？

この計器は IP67 のエンクロージャ等級の認証を受けており、爆発性ガス雰囲気での安全な操作のための Ex ia IIC T6 Ga 規格に準拠した本質安全防爆設計を備えています。

6. 差圧およびゲージ圧モデルで使用可能な機械的取付オプションは何ですか？

トランスミッタは、標準の IEC フランジを介した従来の 3 バルブまたは 5 バルブマニホールド取り付け、ならびにステンレス鋼製設置ハードウェアを使用した直接配管ブラケット取り付けおよび壁面取り付け構成をサポートしています。

7. 内部自己診断システムは、日常のメンテナンスやトラブルシューティングにどのように役立ちますか？

組み込みマイクロプロセッサは、センサーの健全性、電源電圧の安定性、および内部温度制限を継続的に監視し、故障が発生する前に異常なプロセス条件やセンサーの劣化をオペレータに警告するための特定の診断フラグを生成します。

8. エンジニアは、既存の制御システムとのソフトウェア互換性とパラメータマッチングをどのように確認できますか？

このデバイスは、標準の HART デバイス記述ファイルを通じて主要な分散制御システム（DCS）とシームレスに統合され、独自仕様のゲートウェイハードウェアを必要とせずに、スムーズなデータマッピングと設定スケーリングを可能にします。
