GESHI YVF2 アルミモーター 0.12-7.5kW 定トルク

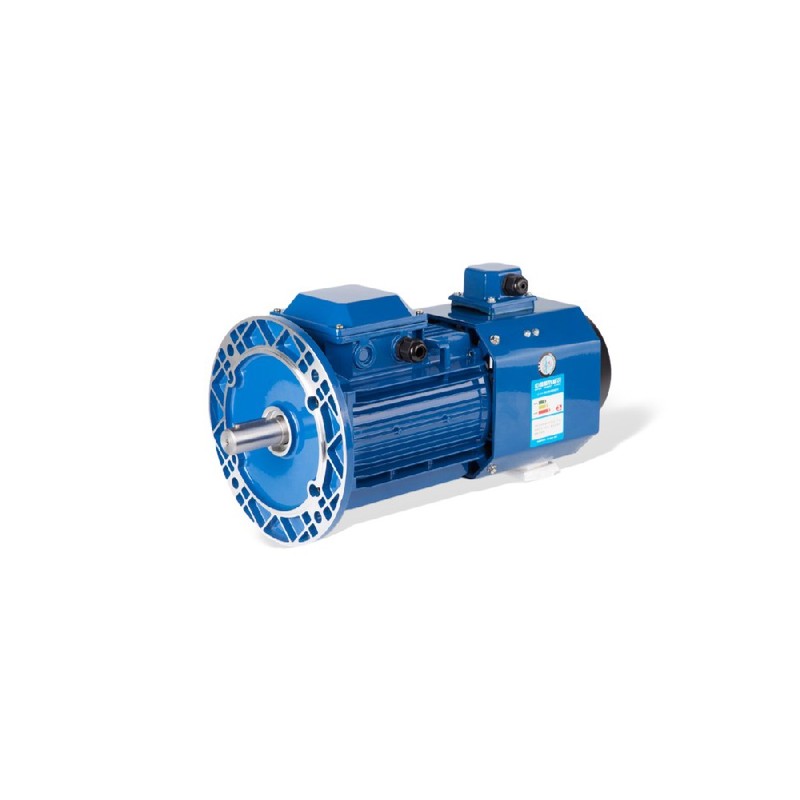

GESHI YVF2 アルミ製ハウジング スクエアフレーム 可変周波数三相誘導モーターは、H63からH132のフレームサイズにおいて、0.12 kWから7.5 kWの出力範囲で動作します。5 Hz〜50 Hzで定トルク、50 Hz〜100 Hzで定出力を提供するように設計されており、このモーターは標準的な正弦波パルス幅変調可変周波数ドライブと直接統合されます。低端トルク出力を失うことなく可変速制御を必要とする産業機械に対して、信頼性の高い機械的および電気的ソリューションを提供します。

機械製造業者やプラントエンジニアが可変速ドライブトレインを構成する際、熱安定性、低いフレーム重量、寸法の互換性のバランスを取る電気モーターを見つけることは、依然として重要な課題です。標準的な誘導モーターは、内部冷却ファンの風量低下により、重負荷のもとで低周波数で連続運転される際、過剰な固定子温度上昇に悩まされることがよくあります。これに対抗するため、現代の可変周波数ドライブアプリケーションには、最適化された電磁設計と独立した、または強化された熱放散プロファイルを特徴とする、インバーター駆動専用の機械が求められています。このアルミモーターシリーズは、軽量なスクエアエンクロージャーと最適化された磁気回路を組み合わせることで、これらの制約に対処し、幅広い速度調整範囲にわたって安定した磁束生成を保証します。産業用オートメーションアーキテクチャのドライブ層内で主にあらゆる動作を行い、インバーターの出力周波数を制御された機械的回転に変換すると同時に、上位のプログラマブルロジックコントローラーや周波数コンバーターとの正確な同期を維持します。

技術仕様

定格出力：0.12 kW - 7.5 kW @ 50 Hz

フレームサイズ：H63 - H132 @ 周囲温度 20.0 °C

速度調整範囲：5.0 Hz - 100.0 Hz @ 定トルクおよび定出力

定トルク範囲：5.0 Hz - 50.0 Hz @ 定格電流

定出力範囲：50.0 Hz - 100.0 Hz @ 定格電圧

取付構成：B3、B5、B14、B35、B34 @ 標準IEC寸法

絶縁階級：クラスF @ 155.0 °C 熱閾値

筐体保護：IP54 / IP55 @ IEC 60034-5

エネルギー効率レベル：IE1 @ 400.0 V / 50 Hz

インバーター互換性：SPWM可変周波数ドライブ @ 380.0 V

システム統合とハードウェア設定

モーターを自動化システムに統合するには、早期の軸受摩耗や高調波干渉を防ぐため、正しい電気的端末処理と機械的アライメントが必要です。電源ケーブルは、制御盤内の敏感な計装ラインへの電磁放射の放出を最小限に抑えるため、シールド付き銅導体を使用する必要があります。モーターフレームは、パルス幅変調スイッチングキャリアによって誘起される高周波漏れ電流を排除するため、メインシステムのGNDバーに結合された安全な低インピーダンスアース接続を備えている必要があります。インバーター出力端子に接続する際は、システム識別ルーチンを実行する前に、目的の回転方向を確立するために適切な相順アライメントを維持してください。B3またはB5構成による取付プレートへの機械的取り付けには、内部ローター軸受へのラジアル荷重ストレスを防ぐために、ダイヤルインジケーターを使用した正確な軸の同心度確認が必要です。

信頼性と環境耐久性

鋳造アルミニウムハウジングは高い熱伝導率を提供し、湿度の高いプラント環境での大気腐食に耐えながら、内部の固定子の熱を周囲の空気へと急速に伝達します。内部巻線はクラスF絶縁ワニスによる真空含浸処理を受けており、高電圧スイッチング過渡現象中の湿気の侵入、化学蒸気への曝露、部分放電の劣化から保護します。標準的な軸受シールとガスケット付き端子箱はIP54またはIP55の保護等級を達成し、日常的な洗浄手順中の浮遊粒子や水しぶきの侵入を防ぎます。連続S1デューティサイクル向けに設計された統合冷却ファンは、低速で動作している場合でもスクエアリブの外側プロファイル全体に一貫した気流を維持し、要求の厳しい産業用運転サイクル全体にわたって平均故障間隔の延長を保証します。

選定ガイダンスと代替オプション

適切なモーターサイズの選択には、駆動される機械設備に必要な負荷トルクプロファイル、デューティサイクル加速率、および最大動作周波数の評価が含まれます。アプリケーションに高い熱放散効率を備えたコンパクトな設置面積が必要な場合、このアルミフレームシリーズは標準的なIEC取り付けインターフェースに最適な一致を提供します。特殊なレトロフィットやカスタム寸法レイアウトのために、北京众平科技股份有限公司はクロスリファレンス選定と直接在庫交換マッチングを支援する現地アプリケーションエンジニアリングサポートを維持しています。エンジニアは、既存の機械のシャーシ構造を再設計することなく、シームレスな機械的互換性を確保するために、定格電流、軸径、フランジ寸法などの既存の動作パラメータを代替のフレームサイズと照らし合わせることができます。

よくある質問 (FAQ)

1. これらのモーターの現在の現地在庫状況と納期は何ですか？

北京众平科技股份有限公司は、H63からH132までの標準フレームサイズの地域倉庫在庫を維持しており、緊急のプラントメンテナンス要件に対する当日発送をサポートしています。

2. この製品ラインにはどのような保証範囲とRMA返品手続きが適用されますか？

すべてのユニットには、出荷前の電気試験に裏打ちされた12か月の製造欠陥保証が含まれており、北京众平科技股份有限公司のサービスチャネルを通じて管理される迅速な現地交換処理が行われます。

3. これらのモーターの正確な電圧および周波数動作エンベロープは何ですか？

モーターは380 V、50 Hzの標準三相電源で動作し、適切なSPWMインバーターとペアリングした場合、5 Hzから最大100 Hzまでの可変周波数を処理するように設計されています。

4. 電源ケーブルに対する特別な電磁両立性またはシールドの要件はありますか？

可変周波数ドライブからモーター端子まで走る電源供給ラインは、高周波電磁干渉を抑制するために、装甲付きまたはシールド付きの対称ケーブルを採用する必要があります。

5. サポートされている環境保護等級と最高周囲動作温度は何ですか？

アセンブリはIP54またはIP55の侵入保護規格を満たしており、通常条件下で-15 °Cから40 °Cの範囲の周囲温度内で確実theに動作します。

6. 直接的な機械的レトロフィットにはどの取付構成が利用可能ですか？

このシリーズは、レガシー取り付け穴パターンに合わせるために、B3フットマウント、B5フランジマウント、B14フェイスマウント、および結合されたB35またはB34構成をサポートしています。

7. 長い耐用年数を確保するために推奨される日常のメンテナンス手順は何ですか？

定期点検では、計画的な予防保守ウィンドウの間に、端子箱の締まり具合、アース線の完全性、冷却リブの清潔さ、および軸受の音響性能を確認する必要があります。

8. カスタムパラメータのチューニングなしで、これらのモーターを標準のベクトル制御ドライブと直接統合できますか？

ユニットは標準の可変周波数ドライブで効果的に動作しますが、ドライブ上で動的または静的なモーター自動チューニングルーチンを実行すると、最適な磁束ベクトル制御精度が保証されます。
