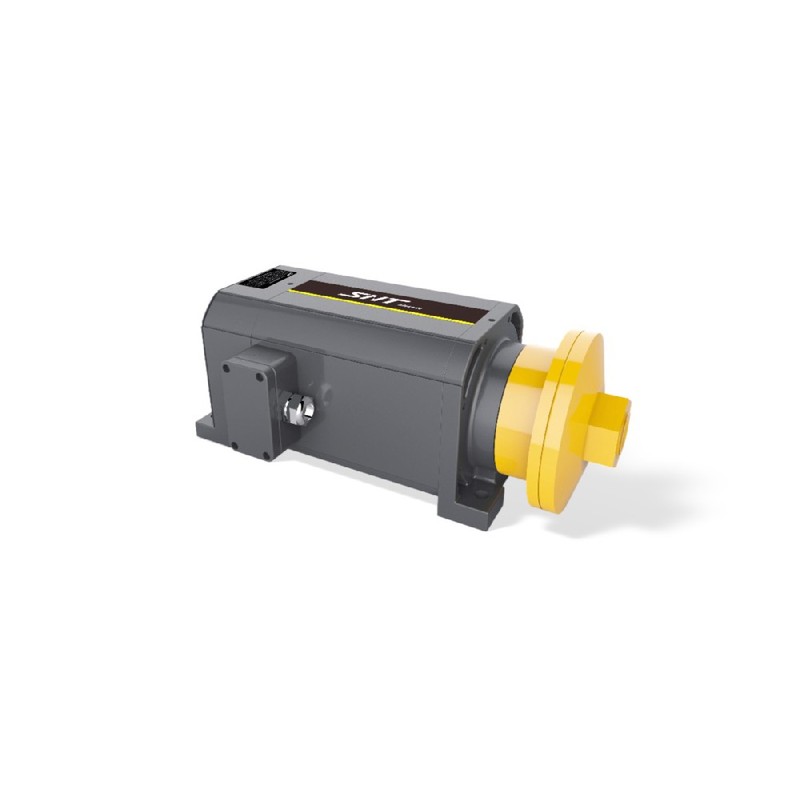

GESHI GS 大理石花岗岩切割电机 5.5-30kW 4500rpm

GESHI GS大理石・花崗岩切断モーター 5.5-30kW 4500rpmは、連続的な多軸切削加工向けに設計されており、集中的な石材プロファイル加工において高いトルク安定性と精密な速度制御を発揮するように設計された特殊なテンション・駆動モーターです。高スループットの石材加工施設で作業するCNCプログラマーや機械メンテナンスエンジニアにとって、このモーターは、高負荷サイクル下における熱によるトルク低下と低速時のビッター（チャタリング）という永続的な課題を解決します。5軸切断・彫刻機械の駆動アクチュエーション層に直接配置され、高速な材料除去と表面仕上げ精度の間のギャップを埋めます。

石材製造部門の稼働環境では、駆動部品が研磨性の花崗岩の粉塵、ミスト状の水、および継続的な機械的ストレスに日常的にさらされます。メンテナンスエンジニアは、最大切削閾値の近くで稼働する際、標準的な誘導電動機の熱劣化に起因する予期せぬダウンタイムに頻繁に直面します。この特定のテンションモーターは、高保磁力の希土類ロータートポロジーと高度な放熱アーキテクチャを統合することでこれらの課題に対処し、変動する負荷需要全体で安定した出力を確保します。4500rpmまで一貫した電磁パフォーマンスを維持することにより、ユニットは共振を最小限に抑え、複雑な輪郭加工における工具の整合性を保ちます。

技術仕様

出力範囲: 5.5-30 kW @ 380 V

定格電圧: 380 V @ 50 Hz

取付構成: B3 / B5 / B35 @ フレーム標準

保護等級: IP65 @ 防塵・耐水噴流

絶縁階級: クラスF @ 155 °C 熱限界

効率階級: グレード1効率 @ 全負荷

最高回転数: 4500 rpm @ 定格トルク

適用範囲: 5軸汎用切断・彫刻 @ 石材機械

システム統合とハードウェアのセットアップ

既存の5軸CNCブリッジソーやマシニングセンタにモーターを統合するには、電気的シールドおよび機械的アライメントプロトコルを厳格に遵守する必要があります。電源接続には、高周波の電磁干渉が周囲の制御ロジックに影響を与えるのを防ぐため、EMC準拠のグランドを備えた4芯シールドケーブルを使用する必要があります。モーターケーブルの外側銅編組は、導電性EMCクランプブラケットを使用して、電気エンクロージャのバックプレートに360度の低インピーダンスボンディングを達成する必要があります。アースの完全性は極めて重要です。潜在的なグラウンドループを排除するため、専用の保護アース導体をモーターフレーム端子から電気キャビネットの中心スターポイントアースバーまで直接配線する必要があります。電源リード線を終端処理する際は、標準化された電気仕様に従って端子ファスナを確実に固定するためにトルクレンチを使用し、長時間の加工サイクル中に相不平衡や局所的な過熱を引き起こす高抵抗接点を防ぐ必要があります。

信頼性と環境耐久性

このモーターの内部アーキテクチャは、高湿度と研磨性の微粒子浮遊を特徴とする過酷な産業エコシステム向けに最適化されています。IP65の保護等級により、ハウジングはクーラントの浸入、微細な大理石スラリー、空気中の花崗岩の粉塵から内部の固定子巻線を効果的にシールします。熱管理は、特定のフレーム統合に応じて、最適化された表面フィン形状と独立した換気または伝導経路の組み合わせに依存しており、これにより連続的なS1作業デューティ下での巻線温度が安定します。希土類永久磁石は高い熱安定性を示し、ピーク過負荷イベント時の不可逆的な減磁を防ぎます。定期メンテナンスには、軸シールの一過性点検や、巻線コイルの対地絶縁抵抗の確認が含まれ、要求の厳しい生産スケジュール全体にわたって平均故障間隔（MTBF）の延長を保証します。

選定ガイダンスと代替オプション

5.5-30kWのスペクトル内で適切な電力定格を選択することは、スピンドル負荷プロファイル、最大送り速度、および大理石と高密度花崗岩の間の材料硬度の変動によって異なります。エンジニアは、既存の機械インターフェースに合わせるために、デューティサイクルの要件や、B3足取り付けやB5フランジ取り付け構成などの機械的フレームタイプを評価する必要があります。システムレトロフィットで正確な寸法合わせや代替の電力分類が必要な場合は、北京众平科技股份有限公司の技術サポートチームが、クロスリファレンスの選択、エンジニアリング検証、および稼働中断を最小限に抑えるためのローカル在庫マッチングを支援できます。

よくある質問 (FAQ)

1. このモーターの標準的な在庫状況と納期はどのようになっていますか？

北京众平科技股份有限公司は、標準的な電力定格に対して地域のバッファーストックを維持しており、プラントのダウンタイムを最小限に抑え、長期化する海外からの輸送遅延を回避するための迅速な発送を可能にします。

2. 保証の範囲とRMA交換手続きはどのようなものですか？

本ユニットには、出荷前品質検証に裏打ちされた12ヶ月のメーカー保証が含まれており、北京众平科技股份有限公司は、迅速な現地評価と交換サポートのために構造化されたRMAハンドリングを提供します。

3. このモーターの電源供給要件と保護パラメータは何ですか？

本ユニットは定格電圧380 Vで動作し、過渡的な電圧スパイクを防ぐために、適切な相平衡、過負荷保護リレー、および専用のアースが必要です。

4. 取り付け時にはどのような配線と電磁両立性の対策が必要ですか？

取り付けには、高周波ノイズの放射を抑制するため、モーター端子ボックスとインバーターキャビネットの入口の両方で、360度EMCグランドを備えたシールド電源ケーブルの使用が義務付けられています。

5. 湿潤な大理石や花崗岩の切断環境において、IP65等級はどのようにモーターを保護しますか？

IP65エンクロージャは、特殊な軸シールと密閉されたハウジング継手を利用して、加圧水噴流、クーラントの飛沫、研磨性の石粉が固定子巻線に浸入するのを防ぎます。

6. 既存の5軸機械をレトロフィットするための機械的取り付けオプションにはどのようなものがありますか？

モーターは、B3足取り付け、B5フランジ取り付け、およびB35の組み合わせ構成をサポートしており、さまざまなCNCブリッジソーやマシニングセンタのアーキテクチャ全体で直接的な機械的置き換えを容易にします。

7. 長寿命を確保するために、どのような予防保全チェックを行うべきですか？

定期的なチェックには、巻線絶縁抵抗の測定、摩耗に対する軸シールの完全性の検査、および電気的接続の緩みを防ぐための端子スクリュートルクの検証が含まれるべきです。

8. モーターは動作速度範囲全体でどのように安定したトルク出力を維持しますか？

高保磁力の希土類ロータTPの統合により、一定の磁束密度が確保され、モーターは重大な熱劣化なしに最大4500 rpmまで安定したトルク供給を維持できます。
