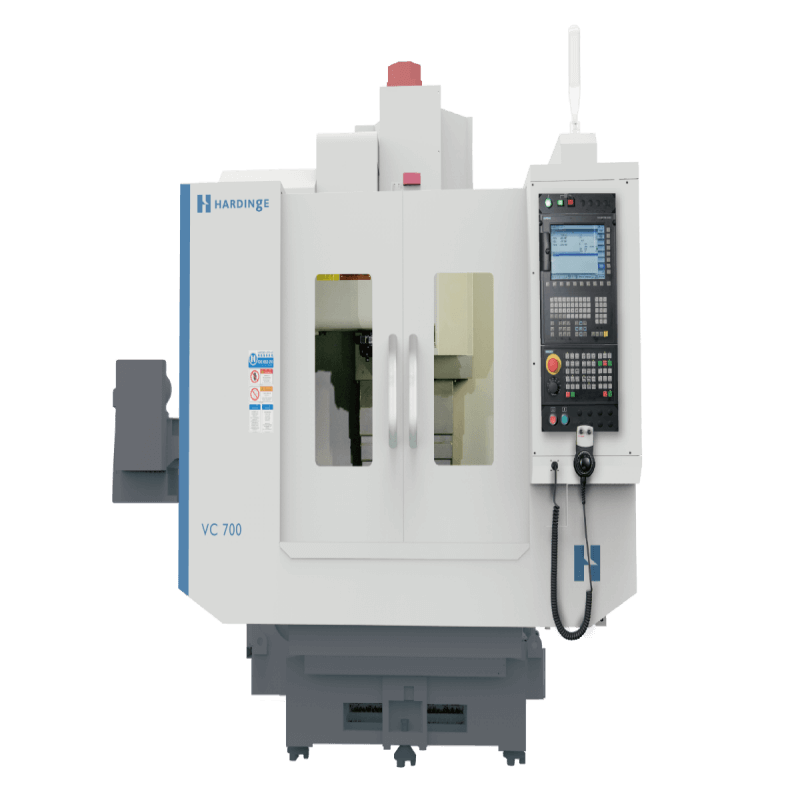

ハーディングVC700高性能精密VMC加工センター

ハーディングVC700は,精密加工の世界で決定的なソリューションとして立ち上がり,現代製造の要求に合わせたアメリカのエンジニアリングの卓越性の遺産を体現しています.この精密VMCは,コンパクトな足跡で例外的な精度,堅固さ,そして注目すべき運用効率を提供するために慎重に設計されています.航空宇宙,医療,精密光学などの産業中の複雑な部品に妥協しない品質を要求する機械工場および製造施設のために設計されています.VC700は単なる機械ではない。それは高速スピンドルへの基礎それそれそれぞれの部品から、高量生産および複雑な、一回の部品の両方のための優れた表面の仕上げ、厳密な許容、および長期的な信頼性を保証する調和で働くために最適化されている統合されたシステムです。

1 製品概要と核心技術理念

HARDINGE VC700は,時間の試験を受けた機械原理と先進的な製造技術の完璧なシナージーを代表する高性能垂直加工センターです.ハーディンジのVCシリーズの設計哲学は"正しいサイズ"のマシンを作成することを中心にしており,ハ豊かなワークエンベロップと作坊フロアでスペースを節約する物理的な存在の間の最適なバランスを提供します.VC700は,硬化された鋼鉄,異国的な合金,およびミクロンレベルの精度でエンジニアリングされたプラスチックを加工するための重要な要件である精密切断のための安定した振動抑制環境を提供するために構築されています.Fanuc 0i MF PlusやSiemens 828Dなどの業界をリードするCNC制御との統合は,高価値の加工操作のための多用途でインテリジェントなセンターピースになります.

2 詳細な技術仕様とパフォーマンス指標

HARDINGE VMCの機能は,厳格な技術仕様によって明確に定義されています.機械はX軸で720 mm、Y軸で410 mm、Z軸で430 mmの実質的な軸旅を特徴としており、多用途な作業立方体を提供します。ワークテーブルは800mm×400mmで,部品サイズと固定器の幅広い範囲を収容する300kgの実質的な負荷能力のために評価されています.任意の精密VMCのための重要な差別因子は,その精度であり,VC700は,ISO 230-2のような国際規格に対して確認された,すべての線性軸にわたって≤0.008 mmの印象的な位置定位精度および≤0.004 mmの繰り返し可能性に校正されます.この精度レベルは,複雑な几何学と厳しい許容特徴が一贯的に一部後に保持されていることを保証します.

3 重要な設計特徴と構造要素

3.1 妥協しない構造硬度と熱安定性

VC700のパフォーマンスの基礎は,ベッドとコラムのための高品質な灰色鉄ベベベッドのVCVCVC700のVCVC700の性能の基礎です.この材料は,切断力からの振動エネルギーを吸収し,より良い表面仕上げと工具寿命を延長する優れた固有の減少特性のために選ばれています.構造設計は,有限要素分析 (FEA) を使用して,幾何学を最適化し,異なる作動負荷の下で最大の硬度と熱安定性を確保します.この堅固なベースは,VC700が高速仕上げと同じくらい効果的に重型フライシングを行うことができます.

3.2 高性能モーションとガイダンスシステム

高品質の部品と直接運転設計を組み合わせて精密な動きを達成します.3つの線性軸（X、Y、Z）は直径32mmのC3等級の精密ボールネジに直接接続されたサーボモーターによって動力を与えられます。この直接カップリングは,バックラッシュを排除し,非常に応答性の高い動きを提供します.ガイダンスのために,VC700はTHKのような有名なメーカーから高品質の線形ローラー方法を使用し,高い負荷能力と例外的な動きの滑らかさを提供します.この組み合わせは,速く,正確な位置付けと,長いメンテナンスフリーの寿命を保証します.

3.4 先進的なスピンドルおよび工具技術

VC700の核心は強力で精密バランスのあるスピンドルです。標準配置は,12,000 rpm,BBT40(Big Plus®)型で,ベルトドライブの低効率と潜在的な振動を排除するモーター化された直接ドライブシステムです.BBT40デュアルコンタクトテーパーシステムは,ツールホルダーがテーパーとフェイスの両方のスピンドルと接口し,大幅に改善された刚性とツールホルディングセキュリティをもたらす主要な特徴です.このシステムは,加工安定性を大幅に向上させ,金属の取り外し率を高め,Z軸の繰り返し性を改善します.自動ブローオフシステムは,各ツール変更の前にスピンドルのテーパーを清掃し,汚染物質がツールの座席の精度に影響を与えることを防ぐ.

3.5 統合自動化と安全システム

中断のない操作のために設計されたVC700は、20ステーション容量の信頼性の高いアームタイプの自動ツールチェンジャー（ATC）を標準に備えています。これにより,複雑な加工サイクルのために,手動介入なしに多様なツールリングレペルトアを利用できます.オペレーターの安全は最も重要であり、機械がサイクル中である間にアクセスを防ぐハードワイヤードのロックメカニズムを備えた相互鎖された安全ドアを特徴とし、安全な作業環境を確保します。

4 運用の利点と現実世界のアプリケーションの利点

HARDINGE VC700の細心的なエンジニアリングは,エンドユーザーに直接的,実質的な利益に変換されます.機械の例外的な硬度と熱安定性は,アルミニウムやステンレス鋼から高温合金までの幅広い材料を処理するユニークな能力を与えています.これにより,ハーディンジ VMC は,多様な作業に直面する作業所のための理想的なシングルプラットフォームソリューションです.高速スピンドルと高速なトラバースレートは,切断しない時間を最小限に抑え,サイクル時間を短縮し,スループットを増やします.さらに,VC700設計の実証された信頼性と低メンテナンス要件は,機械のアップタイムを最大化し,投資のより良いリターンを提供し,機械のライフサイクル中の総所有コストを削減します.

5 様々なアプリケーションシナリオと産業ソリューション

VC700の多様性により、多くのハイテクセクターで価値ある資産となります。医療機器産業では,その高精度と繰り返し性は,複雑な外科機器部品,骨科インプラント,診断機器部品の製造に不可欠です.航空宇宙業界は,材料の完整性と次元精度が交渉できない燃料システム,アクチュエーター,航空電子ハウジングのための堅固で信頼性の高い部品を生産するためにVC700を利用しています.さらに,機械は,優れた表面仕上げを達成する能力が手動磨きの必要性を減らし,注入型およびダイキャスト型の市場への時間を加速させる金型およびダイ産業に完全に適しています.

視野拡大:精密VMC技術の戦略的価値

HARDINGE VC700のような機械に投資することは,メーカーの能力,評判,および底線に影響を与える戦略的な決定です.

現代デジタル工場における精密VMCの役割

Precision VMCはもはや孤立した自動化の島ではない。VC700のような機械は、デジタル製造エコシステムにシームレスに統合されるように設計されています。イーサネットやUSBのような標準的な接続オプションを使用して,VC700は簡単に操作データをプラント全体の監視システムに送信することができ,リアルタイムの性能分析と予測的なメンテナンススケジュールを可能にします.この接続性は,機械が長期間監督なしで動作することができ,資産利用率を劇的に増やすライトアウト製造セルを構築するための最初のステップです.

知情のある選択：主要な選択基準

垂直加工センターを評価する際には,基本仕様を超えるいくつかの要因を考慮しなければなりません.スピンドル技術（BT vs.BBT）は、達成可能な部品品質と加工効率と直接相関しています。機械の構造と線形運動部品の品質は,長期的な精度と耐久性の主要な指標です.サービス性,技術サポートへのアクセス,トレーニングの可用性は,長年にわたってピークパフォーマンスを維持するためにも重要です.HARDINGE VC700は,グローバルなサービスネットワークと持続可能な機械製造の評判によって,これらすべての面で高い得点を得ています.

よくある質問（FAQ）

Hardinge VC700はどの特定の産業に最適ですか？

VC700は,精度,信頼性,優れた表面仕上げが最も重要な産業に非常に適しています.これには,インプラントや外科用具のための医療および医医療セクター,重要な部品のための航空宇宙産業,プロトタイピングと高性能部品のための自動車セクター,および安定性と精度が完成時間を短縮する模具およびダイ産業が含まれています.

BBT40スピンドルシステムは標準BT40とどのように異なり、なぜ重要ですか。

BBT40システムはデュアルコンタクト設計です。標準的なBT40ツールホルダーは,スス標準的な標標準的なBT40ツールホルダーがスピンドルに接触するのは標標標準的な標標標標準的なBT40ツールホルダーは標標標標準的な標準的なBT40ツールホルダーは,標準的なBT40ツールホこれにより,より堅い接続が生まれ,重い切断と振動を減らす際にツールの折り方を最小限に抑えます.その結果,より積極的なカットを取り,より良い表面の仕上げを達成し,特にZ軸のフライシング作業において,ツール寿命と次元の一致性を大幅に改善することができます.

VC700の有名な長期精度に貢献する主要な要因は何ですか？

いくつかのエンジニアリング機能は,精度の長寿命を確保するために協調して動作します.高品質の灰色鉄高い高品質の高高品質の灰色鉄高品質な高高品質の高高品質の灰色鉄高高高品質の高高品質の高高高品質の高高品質高品質の灰色鉄事前に張られたC3グレードのボールネジと高精度の線形ガイドは,磨損に抵抗し,アラインメントを維持します.さらに,直動スピンドルとBBT40ツールシステムは,潜在的なエラー源を最小限に抑える.最後に,ハーディンジの工場で厳格な校正とテスト手順は,機械が維持するために構築された精度の高い基準を設定しました.

VC700は自動製造セルに統合できますか？

確かにVC700は自動化に優れた候補機です。その堅固な構造と熱安定性は、長い無監視サイクルに適しています。標準ATCは,パレットプールシステムで補完するか,継続的な生産のためのロボットローダーと統合することができます.機械のCNCシステムは,外部自動化機器とコミュニケーションするための標準的なインターフェイスを提供し,生産能力を拡大したいショップにとって柔軟で未来に耐える投資です.
