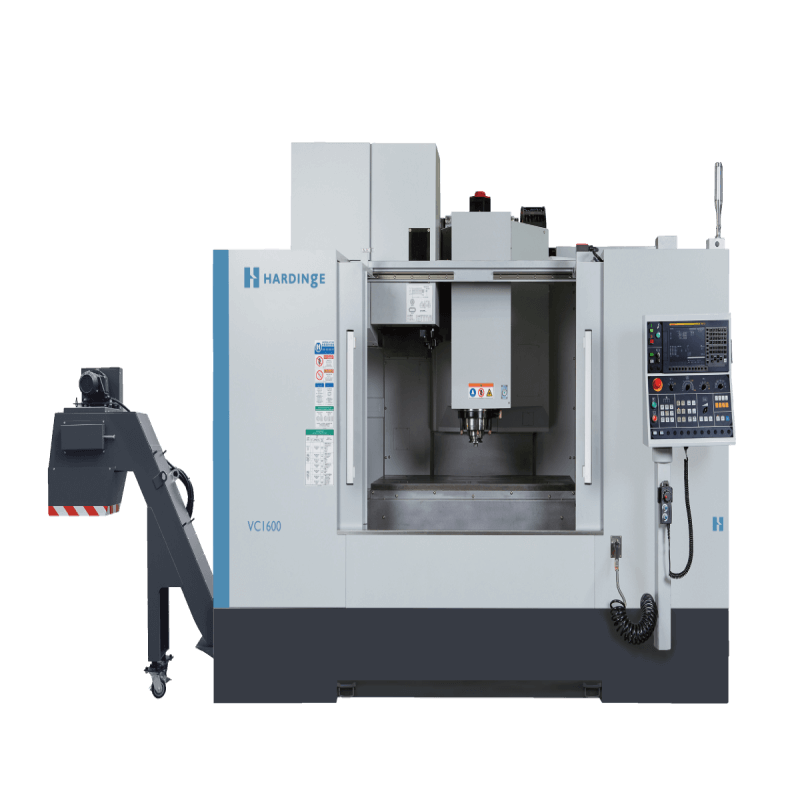

ハーディングVC1600高精度垂直加工センターVMC

ハーディングVC1600は,高精度VMC(垂直加工センター)の領域におけるエンジニアリングの卓越性の最高の例です.この堅固な垂直加工センターは,複雑なプロトタイピングから大量生産まで,幅広い加工タスクに特別な精度,信頼性,パフォーマンスを提供するように設計されています.機械工具産業における品質の同義語であるHardingeによって設計,製造されたVC1600は,最も厳しい作坊の環境で一贯した結果を確保するために,重型機機機機械工具鉄構造と先進的な熱安定管理を組み合わせています.それは,航空宇宙,医療,自動車,およびダイ/型製造を含む,ミクロンレベルの精度が交渉できない産業のための理想的なソリューションです.

1 製品概要と核心哲学

HARDINGE VC1600は、妥協のない品質と精度の基礎に構築されています。高精度VMCとして,その主要な設計目標は,長い生産ランにわたって厳しい高長さを達成し,維持することです.機械のアーキテクチャは堅く,重くリブ付けられた機機鉄フレームに基づいており,例外的な機機能を提供し,振動を吸収し,安定した切断プラットフォームを確保します.この固有の安定性は,細い表面仕上げを達成し,工具寿命を延長するために非常に重要です.

この垂直加工センターは,様々な作業エンベロップの要求に対応するスケーラブルなソリューションを提供するために設計されたHardingeのVMCのより広いファミリーの一部です.特にVC1600モデルは,精度を犠牲にすることなく大きなワークピースを処理するように設定されています.その設計哲学は,切断のための熱安定で機械的に堅固な環境を作成することを中心にしています.これはすべての高精度加工の基石です.機械は小さな仕事店と大規模な製造セルの両方にシームレスに統合され,一回の仕事と繰り返し生産に必要な多様性を提供します.

2 詳細な技術仕様

VC1600の機能を理解するには,その技術的パラメータに深く浸透する必要があります.機械は,1600 mm の X 軸の旅行,700 mm の Y 軸の旅行,635 mm の Z 軸の旅行で,実質的な軸の旅行を特徴としています.これは,幅広い範囲の部品のために機幅広い作業封筒を提供します.ワークテーブルは長さ1700 mm、幅700 mm、最大負荷1500 kgをサポートできる重要な部品です。

精度は機械の位置と繰り返し性の指標によって量化されます.VC1600は,0.012mmの印象的な位置精度と,すべての線性軸(X,Y,Z)で0.006mmの繰り返し性を誇っています.スピンドルの鼻からテーブルの距離は133 mmから768 mmの範囲で、Z軸ガイドカバーへのスピンドルの中心線は仕事スペースを定義する725 mmの喉距離を持っています。これらの仕様は,VC1600が知られている高精度を維持しながら,大きな重いワークピースを処理できることを集団的に保証します.

3 主要な設計特徴と技術統合

3.1 構造的完整性と熱安定性

VC1600の精度へのコミットメントは、その基礎から始まります。機械の基盤,柱,およびヘッドストックは,溶接された鋼鉄構造に比べて優れた振動抑制を提供する高品質の溶溶溶鉄から構造されています.さらに,ハーディンジは先進的な熱安定管理技術を採用しています.これには,対称リッビング,内部冷却液経路,環境温度制御が含まれ,重要な部品の熱成長を最小限に抑えることができます.スピンドル,ドライブ,環境条件によって生成される熱を管理することで,VC1600は,長期間の操作を通じて精度を維持することを保証します.

3.2 高性能スピンドルシステム

垂直Machacingセンターの中心部はそのスピンドルであり、VC1600は通常高性能、精密バランスのとれたスピンドルユニットで装備されています。これらのスピンドルは,高品質の表面仕上げおよび延長されたツール寿命のための前提条件である最小の径向および軸のランアウトのために設計されています.それらはしばしば大容量,グリースパッキングまたはオイル冷却された角接触ベアリングによってサポートされ,重型材料の取り外しに必要な刚性と軽合金の仕上げに必要な速度を提供します.スピンドル冷却システムの統合は,一定の温度を維持し,精度をさらに高め,熱損傷からスピンドルを保護します.

3.3 精密ガイドウェイとドライブシステム

VC1600のモーションシステムは,滑らかで正確で摩擦のない動きのために設計されています.機械は3つの軸のすべてに硬化された線形ガイドウェイを使用します。これらのガイドウェイは,高い刚性と優れた動的特性を提供し,最小限の振動で機械の高速な加速と減速に貢献します.この動きは,高トルクサーボモーターと精密ボールネジを組み合わせています.事前に張られたボールネジはバックラッシュおよび熱膨張を最小限に抑え、フィードバックシステム、通常は高解像度スケールは、CNCに閉鎖ループ制御を提供し、ツールパスが正確にプログラムされた轨道に従うことを保証します。

4 パフォーマンスとアプリケーションの利点

4.1 比類のない精度と表面仕上げ

ハーディングVC1600高精度VMCの主要な利点は,例外的な次元精度と優れた表面仕上げを持つ部品を生産する能力です.堅い構造,熱安定した設計,精密スピンドル,および正確な動作制御システムの組み合わせは,チャッター,振動,および熱漂移からのエラーを最小限にします.これにより,部品の完整性が重要な医療産業や,複雑な几何学が厳しい複差差に保持されなければならない航空宇宙分野のための部品加工に特に適しています.

4.2 生産性と運用効率の向上

精度を超えて、この垂直加工センターは生産性のために設計されています。機械の堅固な構造は,積極的な金属の除去率を可能にし,粗型サイクルの時間を短縮します.高速なトラバースレートと高速なツール変更メカニズムは,切断しない時間をさらに最小限にします.この高効率は,機械の信頼性と組み合わせて,部品1つあたりの低コストと投資のより速いリターンにつながり,競争力のある製造環境で重要な利点です.

4.3 優れた耐久性と長期的なROI

VC1600に投資することは,製造卓越性のための長期的な戦略です.高品質高品質高品質高高品質高高品質高高品質高高品質高高品質高高品質高高高品質高高高品質高高品質の高高高品質の高高品高品質の高品質高品質の高品質の高品質構成この耐久性は,機械の寿命を通じて所有コストを低減させます.機械の信頼性の評判はまた,生産スケジュールが一贯的に満たされることを保証する予定外のダウンタイムを減らすことを意味します.

5 産業アプリケーションと使用ケース

HARDINGE VC1600は,最高レベルの精度と信頼性を要求する様々な産業でその場所を見つけています.医療機器産業では,チタンおよびステンレス鋼のような材料から外科器具,インプラント,および診断機器のための複雑な部品を機械化するために使用されます.航空宇宙業界は,材料の完整性と精度が最も重要な防衛用途を含む堅固な部品を生産するためにこの機械を利用しています.

さらに,自動車産業は,エンジンやトランスミッションシステムで使用されるものを含む高精度部品の作成,また,模具や型のプロトタイピングと製造にVC1600を使用しています.1500kgのワークロードを処理する能力は,ベアリング産業にも適しています.最後に,一般的な精密工学および電子分野では,マシンはミクロンレベルの繰り返し性を持つ自動化機器のためのジグ,固定器,および部品を生産するために評価されています.

よくある質問（FAQ）

HARDINGE VC1600はどの特定の産業に最適ですか？

HARDINGE VC1600は,精度が重要な産業のために設計されています.インプラントや外科ツールの加工のための医療機器産業,高品質部品のための航空宇宙および防衛セクター,精密部品およびプロトタイピングのための自動車分野に非常に適しています.その堅固なワークロード容量は,ベアリング産業や複雑なダイと型の製造にも理想的です.

VC1600の設計は,高精度と精度にどのように貢献しますか?

VC1600の高精度は,多面的な設計アプローチから生まれています.その重型鉄構造は,優れた振動減少を提供します.その精度の鍵は,熱引き起こされた熱熱安定性を最小限に抑えるための熱安定性管理です.精密な地面線形ガイドウェイと高品質のボールネジおよびドライブシステムの統合は,滑らかで正確な位置を保証します.これはすべて最小限のランアウトを持つ高性能スピンドルによってバックアウトされており、これは精密な表面の仕上げを達成し、厳しい許容を維持するために不可欠です。

VC1600のようなVMCを既存のワークショップに統合する際に考慮すべき主要な要因は何ですか？

VC1600を統合するには,慎重な計画が必要です.まず,電力需要を評価し,施設の電力供給が互換性があることを確認します.第二に、機械が重く安定した基礎を必要とするため、必要な物理的な空間と基礎を考慮してください。第三に,圧縮空気および冷却液の要求を評価します.最後に,材料取り扱いの計画を立てましょう.フォークリフトやクレーンなどの機器が必要です.1500kgのワークピースを安全で効率的にテーブルに載せることができます.

HARDINGE VC1600は自動製造システムに統合できますか？

はい,HARDINGE VC1600は自動製造セルに統合するための優れた候補です.堅固な構造とCNC制御システムは,無人またはライトアウト操作をサポートするように設計されています.機械はパレットチェンジャーシステムのようなオプションを装備することができ、1つのワークピースが機械外で設定されている間、加工されている場所で継続的な生産を可能にします。これにより,設備の利用を最大限に求める大量生産環境で非常に効果的です.

VC1600と一般的に組み合わせられる制御システムはどのようなものですか？

特定の制御システムは顧客の好みの問題であるかもしれませんが,ハーディングVMCはしばしば主要メーカーの高性能CNCシステムと組み合わせられています.これらの制御は,処理力,ユーザーフレンドリーなインターフェイス,複雑なツールパスを滑らかにするための高速展望,熱補償ルーチン,および効率とツール寿命を向上させるためにリアルタイムで加工パラメータを最適化できる適応制御機能などの高度な機能のために選択されています.
