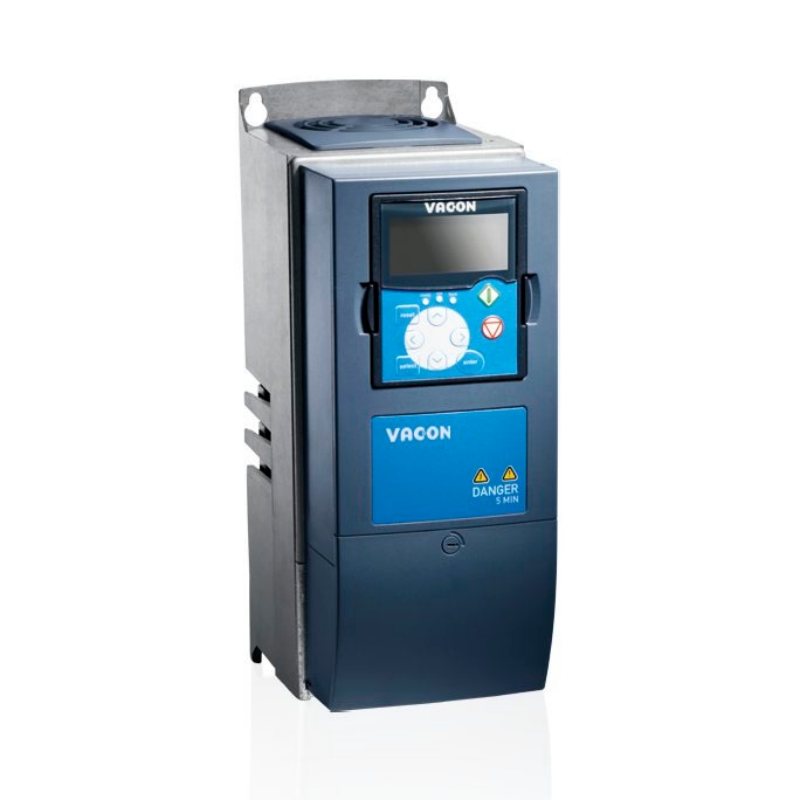

Vacon NXS 00055-A 2 H 1 SSV-A 1 A 2000000三相周波数変換ドライバ5.6 A 2.2 kW IP 21、工業用周波数変換器に適用

VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000はNXSシリーズの3相周波数変換ドライバであり、標準的な交流モータ制御のための産業用周波数変換器として使用されている。380-500 VACでは、モータ定格電力は2.2 kW低過負荷と1.5 kW高過負荷であり、5.6 Aの連続出力電流を提供することができる。一般的な工業自動化におけるポンプ駆動、ファン制御、コンベアシステム及びミキサー応用に適している。

三相周波数変換ドライブとは？

三相周波数変換ドライバは、固定周波数の三相交流市電を直流電力に整流し、それを可変電圧、可変周波数の交流出力に逆変換し、モータ速度制御に用いる電力変換装置である。V/Hzまたはベクトル制御アルゴリズムに基づいて出力周波数と電圧を調整することにより、三相誘導または永久磁石モータの回転数とトルクを調整します。

工業用周波数変換器は制御方法（スカラー（V/Hz）、開ループベクトルと閉ループベクトル）とパワートポロジ（6パルスダイオード整流器、アクティブフロントエンド（AFE）と12パルス構成を含む）によって分類される。VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000は壁掛式空冷工業インバータであり、センサレスベクトル制御を採用し、ブレーキチョッパと内部直流チョークコイル付き6パルスダイオード整流器の先端を集積している。

主な仕様

製品シリーズ：VACON NXS

製品タイプ：壁掛け式空冷インバータ（標準）

フレームサイズ：FR 04

電源電圧：380-500 VAC（3相、50/60 Hz）

直流母線電圧範囲：465-800 VDC

定格出力電流（低過負荷、110%）：5.6 A

定格出力電流（高過負荷、150%）：4.3 A

最大出力電流：8.6 A

モータ出力（低過負荷、110%）：2.2 kW

モータ出力（高過負荷、150%）：1.5 kW

過負荷能力：110%10分ごとに1分/150%10分ごとに1分

出力周波数範囲：0-320 Hz

スイッチング周波数：16 kHzまで調整可能

制御方法：センサなしベクトル制御（オープンループ）

起動トルク：amp ;gt ;定格トルクの200%

定常速度誤差：amp ;lt；1%

ランプ時間（加速/減速）：0～3000秒

制動：統合制動チョッパ（直流制動：Tnの30%、外部抵抗なし）

筐体レベル：IP 21/NEMA 1

EMC送信レベル：C/Hクラス（IEC 61800-3による）

環境動作温度：-10°Cから50°C

保管温度：-40°Cから70°C

相対湿度：0～95%RH、結露しない

標高：0-1000メートル（1000メートル以上の降下）

コントロールキーボード：英数字ディスプレイ（取り外し可能）

基本I/O（スロットA）：6×DI、2×AI、1×AO、1×DO、＋10 Vref、＋24 V出力

リレー出力（スロットB）：2×RO（NO/NC構成可能）

拡張スロット：3つ（スロットC、D、E、フィールドバス、I/O、エンコーダオプションボードと互換性がある）

フィールドバスオプション（拡張スロット経由）：Modbus RTU、Profibus DP、CAnopen、DeviceNet、Modbus/TCP

サイズ（幅×高さ×奥行き）：128 mm×292 mm×190 mm

正味重量：5キロ

総重量：6 kg

取り付けタイプ：M 5ネジによる壁への取り付け

認証：CE、UL、RCM、KC、EAC

保証期間：デバッグ後12ヶ月または納品後18ヶ月

適用基準：IEC 61800-3（電磁互換性）、IEC 61800-5-1（セキュリティ）、IEC 60721-3-3（環境）

技術的な特長

センサレスベクトル制御は、エンコーダフィードバックなしで高起動トルクを提供する。ドライバは測定した相電流と直流母線電圧に基づいてモータ磁束とトルクを計算し、定格トルクの200%より大きい起動トルクを実現し、定常速度誤差は定格速度の1%より低い。

集積直流チョークコイルは、電源インタフェースにおける高調波歪みを低減することができる。6パルス整流器トポロジ構造における内部チョークコイルは線路側の全高調波電流歪（THDi）を低減し、平滑リップル電流により直流リンクキャパシタの寿命を延長した。

統合ブレーキチョッパは、単一トランジスタチャネル上で動的制動を実現することができる。内蔵チョッパは外部制動抵抗器接続をサポートし、高慣性負荷の減速制御が必要な用途に適している。直流制動機能は、外部抵抗器なしで最大30%の定格モータトルクを提供する。

拡張可能なI/Oおよびフィールドバスアーキテクチャは、5つのオプションのボードスロットをサポートします。ドライバには、2つの基本I/Oボード（スロットAとB）と3つのオープンオプションスロット（C、D、E）があります。サポートされるフィールドバスプロトコルには、Profibus-DP、CAnopen、DeviceNet、Modbus RTU、Modbus/TCPが含まれ、すべての主要な工場自動化ネットワークに統合されます。

アプリケーション

給水・廃水システムにおけるポンプ制御：遠心ポンプに変速調整を提供する。ポンプ1〜5台の統合PIDコントローラとポンプファン制御（PFC）機能により、一部の負荷条件下での定速スロットル制御に比べて、消費電力を最大50%削減することができます。

暖房用空調ファンと送風機の管理：送風機と回風機、冷却塔ファンと排気送風機を駆動する。このドライブのI/O構成は、閉ループビルの自動化された温度と圧力フィードバックをサポートします。高スイッチング周波数（最大16 kHz）の低騒音は空間占有に適している。

搬送搬送搬送システム：ベルト速度を制御してスタック、インデックス、マージ機能を実現する。センサレスベクトルモードは、軸エンコーダを必要としない正確な位置決めをサポートするために、ベース速度の5%まで低速で一定トルクを維持します。

プロセス産業におけるミキサーとミキサードライバ：一定トルク混合応用に動力を提供する。高起動トルク能力（200%超）は、モータサイズを大きくしすぎずに、沈殿スラリーと粘性媒体の分離摩擦を克服する。

工作機械の主軸と送り軸ドライブ：旋盤、フライス盤と研削盤の主軸に変速出力を提供する。0〜320 Hzの出力範囲は、高速加工動作の標準的な50／60 Hzモータ定格を超えている。

クレーンとクレーンの横方向/乗用車の動き：横方向と長行程モーターを操作する。統合ブレーキチョッパは下降中に点検負荷エネルギーを管理し、外部ブレーキユニットへの需要を排除した。

選択ガイド

適用可能なアプリケーション：

380-500 VAC三相電源に2.2 kW（LO）または1.5 kW（HO）までのマウスケージ型誘導モータは、標準的なセンサレスベクトル性能と室内制御パネルに適したIP 21筐体が必要である

可変トルクポンプとファン負荷は内蔵PIDコントローラとマルチポンプ機能（最大5ポンプ）に恩恵を受け、外部PLCの介入を必要としない

遠心分離機、大径ファン、フライホイールベースの機械などの高慣性負荷、統合ブレーキチョッパは外部抵抗器接続をサポートし、制御された動的制動を実現する

フィールドバス接続を必要とするシステムアーキテクチャ：3つのオープン拡張スロットがProfibus DP、CAnopen、DeviceNet、Modbus RTUまたはModbus/TCPパレットを収容可能

使用することは推奨されません：

ドライバ5.6 a（LO）または4.3 a（HO）の制限を超える定格電流を必要とするモータ。NXS 00075-A 2 H 1 SSV（7.6 A LO、3 kW）以上のフレームサイズを選択します。

単相主電源。ドライブには380～500 VAC三相入力が必要です。単相230 VAC電源の場合は、VACON 20またはVACON 100シリーズのドライブを使用します。

IP 54/NEMA 12の防塵と防噴霧保護の応用が必要である。IP 54ハウジング内で同じ電気定格を提供するNXS 00055-A 5 H 1 SS-A 1 A 2000000を選択します。

690 VAC給電ネットワーク。500 V電圧レベルの定格値は380〜500 VACである。525-690 VAC電源の場合は、モデル名の電圧レベルが「6」のモデル（NXS 00055-A 2 L 0 SSVなど）を使用します。

よくある質問

1.VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000のサイズ、正味重量、毛重はいくらですか。

NXS 00055-A 2 H 1 SSV-A 1 A 2000,000のサイズは、幅128 mm、高さ292 mm、奥行き190 mmです。メーカーのデータシートによると、正味重量は5キロ、包装を含む毛重は6キロ。

2.VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000の納期と納期はどのくらいですか。

標準工場の納期は4週間です。注文確認後1～3営業日以内に北京众平科技から出荷します。

3.VACON NXS 00055-A 2 H 1 SSV-A 1 A 200000は現物があり、当日出荷できますか。

私たちは倉庫にNXS 00055-A 2 H 1 SSV-A 1 A 2000,000の在庫を残しています。北京众平科技に連絡し、この特定の配置の使用可能な在庫数を確認する。

4.VACON NXSシリーズにはどのような認証と承認がありますか。

NXS 00055-A 2 H 1 SSV-A 1 A 2000,000は、CEフラグ（EU）、UL認証（米国とカナダ）、RCM認証（オーストラリアとニュージーランド）、KC認証（韓国）、EAC認証（ユーラシア経済連合）を有する。IEC 61800-3のC/HクラスEMC排出基準とIEC 61800-5-1の機能安全基準に準拠しています。

5.VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000の価格はいくらですか。典型的な価格範囲はいくらですか。

VACON NXS 00055-A 2 H 1 SSV-A 1 A 2000,000の価格帯は、数量、構成、地域流通チャネルに応じて、通常1台あたり1200 ~ 2000ドルです。価格は為替レート、関税、工場調整によって変動する。正確なオファーが必要な場合は、北京众平科技に直接連絡してください。

6.VACONハードディスクドライブの注文に応じた支払条件と支払方法

私たちはドル、ユーロ、人民元の銀行電信為替（T/T）、および10000ドルを超える信用状（L/C）を受け取ります。条件を満たすリピーターに対して、北京众平科学技術は信用審査と承認後に30の支払い条件を提供します。

7.VACON NXS 00055-A 2 H 1 SSV-A 1 A 200000をインストールするには、どのようなインストールギャップが必要ですか。

ドライバ壁は、M 5ネジを介して垂直で振動のない表面に直接取り付けられている。ドライバの上下100 mmの隙間を50 mmずつ保持して、十分な冷却ガス流を得る。環境動作温度は-10°Cから50°Cの範囲であり、1000メートルの高さでは降下額がない。

8.VACON NXS 00055-A 2 H 1 SSVの返品ポリシー、保証期間、アフターサービスは何ですか。

デルは、デバッグ日から12ヶ月または自己負担日から18ヶ月の工場標準保証を提供しています。この保証は、先に期限が切れた人に準拠しています。返品には事前承認が必要です。北京众平科技はRMAの要請を受けてから48時間以内に処理した。ダッシュボード、冷却ファン、キーボードなどのスペアパーツが用意されており、緊急アフターサービスのサポートに使用されています。

9.生産中止または時代遅れのVACONドライブモデルを交換する方法製品のライフサイクル状態は何ですか。

NXS 00055-A 2 H 1 SSV-A 1 A 2000000は活性製品であり、生産停止の通知は予定されていない。旧VACON NXSまたはNXLモデルからのシステム移行について、北京众平科学技術はクロスリファレンス支援と技術寸法サポートを提供し、正しい置き換えタイプを選択します。

また、このモデルと同じシリーズの他の製品、特に次のモデルも提供します。

NXS00165-a2h1sv-A1A2000000

NXS00225-a2h1sv-A1A2000000

NXS00315-a2h1sv-A1A2000000

NXS00385-a2h1sv-A1A2000000

NXS00455-A2H1SSV-a1a200000

NXS00615-a2h1sv-A1A2000000

NXS00725-A2H0SSV-a1a200000

NXS00875-A2H0SSV-a1a200000

NXS01055-A2H0SSV-a12000000

NXS01405-A2H0SSV-a12000000

NXS01685-2h0ssv-a12000000

NXS02055-A2H0SSV-a12000000

NXS02615-A2H0SSG-a12000000

NXS03005-A2H0SSG-a12000000

10.VACON NXS 00055-A 2 H 1 SSVを輸入する際の関税、関税、輸入輸送条項は何ですか。

適用される米国統一関税表コードは8504.40.400で、ECCNはEAR 99に分類されます。我々は国際貿易用語解釈通則CPT（運賃支払済）に基づいて国際注文書を出荷し、DAP（納品先）を交渉することができます。買い手は納品時に関税、税関費、付加価値税及び任意の適用先国家税を支払うべきである。北京众平科技は商業インボイス、箱詰め伝票と原産地証明書を提供し、通関速度を速める。
