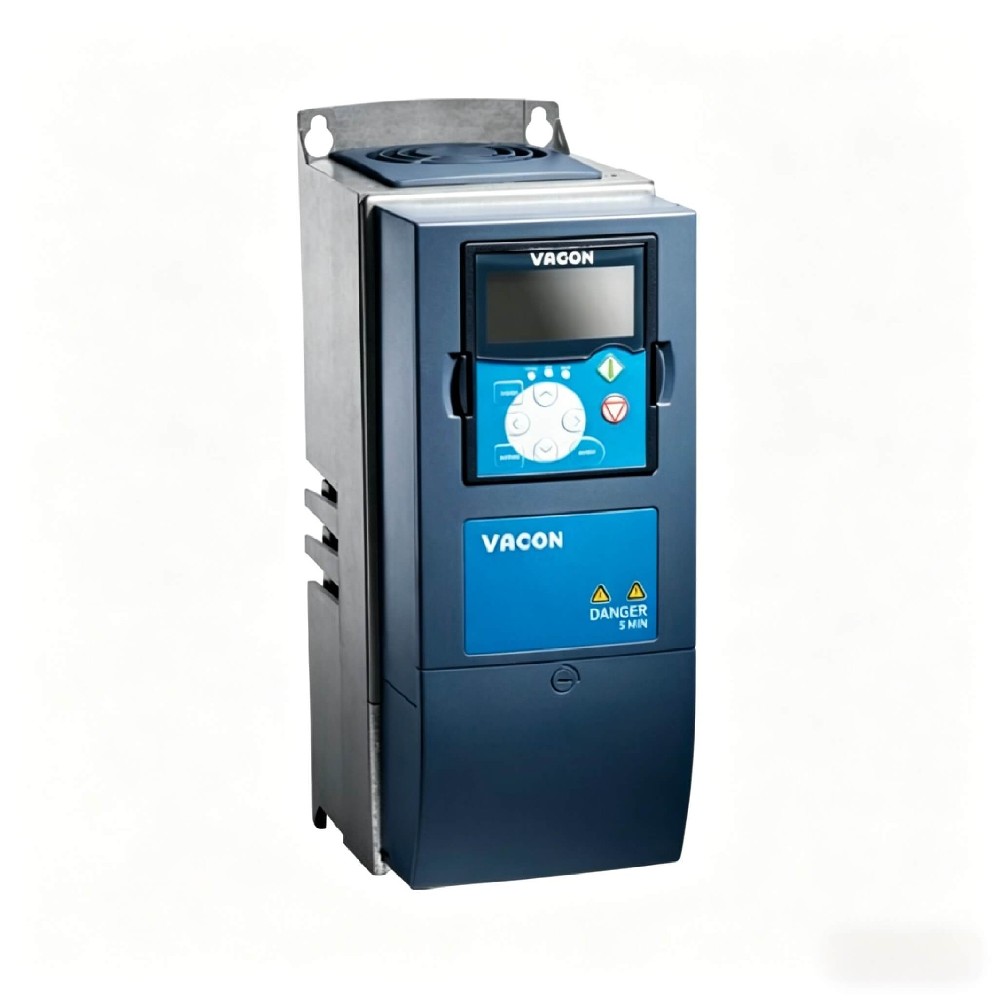

VACON NXP 00165-A 2 H 1 SSV-A 1 A 2000,000空冷ベクトル制御ドライバは、重工業用モータ制御三相交流ドライバに適している

VACON NXP 00165-A 2 H 1 SSV-A 1 A 200000は16アンペアベクトル制御ドライバであり、NXPシリーズの壁掛け式三相交流ドライバであり、380-500 V誘導と永久磁石モータに適している。ブレーキチョッパ、IP 21/NEMA 1筐体、IEC 61800-3 EMCコンプライアンスを統合することで、5.5-7.5 kWの出力を提供します。クレーン制御、巻取り、押出、重型混合用途に適している。

三相交流ドライブとは

三相交流ドライバは三相交流電源電圧を直流リンク電圧に整流し、この電圧は可変電圧、可変周波数の三相交流に逆変換され、交流誘導または永久磁石モータの速度とトルクを制御するために用いられる。現代ドライバは制御アルゴリズム（スカラー、センサなしベクトル、閉ループベクトル）によって分類され、高性能ベクトル制御変体は正確な速度とトルク調節を提供する。

VACON NXPは高性能交流駆動プラットフォームであり、要求の厳しい単モータと多モータ応用のために開ループと閉ループベクトル制御を提供する。誘導と永久磁気モータをサポートし、モジュール化されたハードウェアアーキテクチャを持ち、I/O、フィールドバス、機能セキュリティボードのための5つの挿入式拡張スロットを収容することができる。

主な仕様

製品グループ：恩智浦コンバータ

型番コード：NXP 00165-A 2 H 1 SSV-A 1 A 2000,000

電源電圧：380～500ボルトAC（465～800ボルトDC）

定格出力電流：16 A

モータ出力（重型）：5.5 kW

モータ出力（軽量）：7.5 kW

入力位相：三相

筐体レベル：IP 21/NEMA 1タイプ

EMC送信レベル：IEC 61800-3、C 2クラス

統合ブレーキチョッパ：Yes

コントロールキーボード：英数字表示

オプションスロットA：6 DI、DO、2 AI、1 AO、＋10 Vr、＋24 V

オプションスロットB：2 RO（No/NC）

オプションスロットC：ボードなし

オプションスロットD：ボードなし

オプションスロットE：ボードなし

フレームサイズ：05

正味重量：8.1 kg

総重量：9.1 kg

動作温度範囲：0°Cから+40°C（+40°C以上の低下）

インストールタイプ：壁掛け

冷却方式：EU 2015年生態設計指令に適合した直流ファン空冷

拡張スロット数：5（スロットA-E）

技術的な特長

閉ループベクトル制御は、エンコーダに依存して0.01%未満の速度誤差を実現する。恩智浦はフィードバックとフィードバックのない動的ベクトル制御を採用し、ゼロ速度から全トルクを提供し、クレーンクレーンや押出制御などの高性能応用を実現し、その中で速度調節精度は極めて重要である。

統合ブレーキチョッパにより、外部ブレーキユニットの必要性がなくなります。内部チョッパは再生エネルギーの散逸を直接処理し、パネル空間と配線を減少させ、頻繁な減速、低下または点検負荷に関する応用に適している。

5つのプラグイン拡張スロットはモジュラー型カスタマイズをサポートしている。ユーザーは筐体のサイズを増やすことなく、追加のI/Oボード、フィールドバスインタフェース（PROFIBUS、PROFINET、EtherNet/IP、Modbus TCP）または機能セキュリティボードを設置し、投資の柔軟性を維持し、システムの複雑さを低減します。

コーティングされた回路基板は、劣悪な環境で寿命を延長しています。すべてのPCBには保形コーティングが標準装備されており、導電性粉塵、空気中の水分、温和な化学蒸気を防止することができる。この設計決定は、VACON NXPドライバがマルチダストセメント工場や高湿度紡績工場で生存できるかどうかという問題を解決しました。答えは肯定的で、これらの環境で検証された信頼性を持っています。

グローバル展開をサポートする多言語ファームウェア。ファームウェア言語パックには、英国英語、フランス語、イタリア語、スペイン語、ポルトガル語が含まれており、西欧市場における多国籍のオリジナルデバイスメーカーとエンドユーザーのデバッグ時間を短縮します。

アプリケーション

クレーンとクレーン制御：零速閉ループベクトルトルク制御、満載保持能力を持ち、負荷を点検修理するための機械負荷ブレーキを排除した。トルク検証はメカニカルブレーキが解放される前に発生し、起動時の負荷低下を防止する。

巻き取り及び巻き戻し機械：エンコーダフィードバックの正確なトルク調整により、紙、フィルム及び紡績加工糸の直径変化中に一貫したロール紙張力を維持することができる。0.01%の速度精度は張力変化による材料浪費を最小限に抑えた。

スクリューとピストン押出機：高始動トルク（NXPシリーズ定格の200%過負荷能力）は冷ポリマー材料の高分離摩擦を克服した。閉ループ制御は金型圧力変動の影響を受けずに安定した生産量を確保した。

重型混合器と遠心分離機：200%過負荷能力はバッチ混合サイクル中のプロセス粘度ピークを処理することができる。統合ブレーキチョッパは、直流母線の過電圧によりトリップすることなく、高慣性負荷の減速を迅速に制御することができる。

複数のコンベアの同期：DriveSynch機能により、主従構成は複数のエン智浦ドライブ上で速度と角度の同期を実現でき、それにより連続するコンベア部分の間で正確な製品位置を維持することができる。

試験台と測定機：全四象限運転はモータと発電モードを支持し、閉ループトルク制御を有し、モータ試験、トランスミッション耐久性試験と高い動的応答を必要とするエンジンシミュレーションに用いられる。

選択ガイド

適用可能なアプリケーション：

閉ループベクトル性能が必要であり、速度精度の要求が0.01%以上のプロセス、例えば精密巻取り、押出、クレーンリフト制御

統合ブレーキチョッパの取り付けにより、外部ブレーキユニットへの需要がなくなり、パネルの床面積とコンポーネント数が減少

空気中にほこり、水分または軽度の化学暴露がある環境では、保形コーティング板は寿命を延長することができる

使用することは推奨されません：

スカラーまたはセンサベクトル制御なしの基本的なポンプ、ファン、または単純なコンベアアプリケーションのみが必要です。VACON NXSシリーズを選択します。同じ定格電力（例えばNXS 00165）、同じフレームサイズ、より低いコスト、そして十分な性能は、可変トルクと簡単な定トルク応用に適しています。

IP 54またはIP 66シェルの高IPフラッシング環境が必要です。このIP 21装置は、室内制御パネル実装に適している。ホースまたは屋外用途の場合は、ハウジングレベルがIP 54以上のVACON NXPモデルを選択してください。

電力要件は5.5 kW（大型）を超えています。このフレームサイズが05のセルの公称出力制限は16 Aである。より電力の高いモータの場合は、モータのフル充電電流に合わせた大きなNXPラックサイズを選択します。

よく質問する

1.VACON NXP 00165-A 2 H 1 SSV-A 1 A 200000の納期と納期はどのくらいですか。

標準メーカーの納期は5週間です。ローカル在庫を持つライセンスディストリビュータは、2～5営業日以内に出荷できます。

2.NXP 00165-A 2 H 1 SSV-A 1 A 2000000現物はありますか。

私たちは北京の众平科学技術でVACON NXPハードディスクの在庫を残して、タイムリーに履行するために。使用可能な在庫レベルは、地域や流通チャネルによって異なります。

3.NXP 00165-A 2 H 1 SSV-A 1 A 2000000はどのような認証と承認を持っていますか。

ドライブはCE、UL、cULus、RCM（オーストラリア/ニュージーランド）、EAC（ユーラシア経済連合）、ウクライナ、韓国（KC）の承認を得た。これは、IEC 61800-3の第2の環境（C 2クラス）に対するEMCの要件を満たしています。このモデルには船用型式認証は含まれていません。

4.VACON NXPとVACON NXSドライブの違いは何ですか。

恩智浦シリーズは閉ループベクトル制御を提供し、速度誤差は0.01%未満（エンコーダに依存）、過負荷能力は200%であり、同期機能を有する。NXSシリーズはポンプ、ファン、コンベアなどの汎用アプリケーションに低コストでセンサレスベクトル制御を提供している。これらの2つのシリーズは、同じモジュラー型ハードウェアプラットフォームと拡張オプションを共有しています。

5.NXP 00165-A 2 H 1 SSV-A 1 A 2000,000の価格はいくらですか。価格帯はいくらですか。

VACON NXP 00165の価格は通常、数量や流通チャネルに応じて、1台あたり3000～5500ドルです。価格は為替レート、関税、工場調整によって変動する。現在の定価と運賃の正確な見積もりについては、北京众平科技に直接連絡してください。

6.NXP 00165-A 2 H 1 SSV-A 1 A 2000,000の重量とサイズはいくらですか。

正味8.1 kg、パッケージを含む毛重9.1 kg。この装置はFrame 05壁掛けドライブです。詳細な寸法図はVACON NXPインストールマニュアルを参照してください。

7.どのような支払条件と保証を提供しますか。

私たちは銀行電信為替（T/T）を受け取り、出荷日から12ヶ月間の標準工場保証を提供します。保証期間を18ヶ月延長することは、オプションの工場構成プロジェクトです。

8.NXP 00165-A 2 H 1 SSV-A 1 A 200000をインストールするには、どのような筐体をインストールする必要がありますか。

ドライバは、IP 21ステージ筐体内の壁に取り付けられている。設置には、0°Cから+40°Cの動作範囲を維持するために、十分な通気ギャップ（ユーザーズマニュアル、装置上下少なくとも200 mm）と周囲温度制御が必要です。取り外し可能なダクトプレートは、標準的な構成に従って英国製ダクトアセンブリを受け入れることができる。

9.返品ポリシーとは何か、VACON NXPハードディスクを返品する方法は？

返品には、元の発注番号の事前承認が必要です。北京众平科技はRMA要請を受けてから2営業日以内に処理する。ドライブは元のパッケージで返品し、全額返金を受けるためにすべての添付ファイルとマニュアルを添付する必要があります。

10.NXP 00165-A 2 H 1 SSV-A 1 A 2000,000を輸入する際に適用される関税、税関、「米国統一関税表」の分類は何ですか。

インバータの「米国統一関税表」コードは8504.40.400で、ECCNはEAR 99に分類される。国際貨物は「2020年国際貿易用語解釈通則」CPT（運賃支払済み）に基づいて出荷され、買い手は納品時に関税、関税、適用される付加価値税を支払うべきである。北京众平科学技術はすべての輸出注文書に通関に必要な商業領収書と箱詰め伝票を提供する。

本文で紹介したNXP 00165のほかに、1.1 kWから160 kW（軽度過負荷）までと0.75 kWから132 kW（重度過負荷）までの完全なNXP 380-500 V三相交流ドライバを提供し、連続出力電流は3.3 Aから300 Aまでである。すべてのユニットは同じモジュール化プラットフォームを共有し、5つの拡張スロット、統合ブレーキチョッパ、IP 21ハウジング、IEC 61800-3 C 2コンプライアンスを有する。この範囲内で使用可能なモデルコードは、次のとおりです。

NXP00035-a2h1sv-A1A2000000

NXP00045-a2h1sv-A1A2000000

nxp0005-a2h1sv-A1A2000000

NXP00075-A2H1SSV-a1a200000

nxp0009-a2h1sv-A1A2000000

NXP00125-a2h1sv-A1A2000000

NXP00165-a2h1sv-A1A2000000

NXP00225-a2h1sv-A1A2000000

NXP00315-a2h1sv-A1A2000000

NXP00385-a2h1sv-A1A2000000

NXP00455-A2H1SSV-a1a200000

NXP00615-a2h1sv-A1A2000000

NXP00725-A2H0SSV-a1a200000

NXP00875-A2H0SSV-a1a200000

NXP01055-A2H0SSV-a12000000

NXP01405-A2H0SSV-a12000000

NXP01685-2h0ssv-a12000000

nxp0205-A2H0SSV-a12000000

NXP02615-A2H0SSG-a12000000

NXP03005-2h0ssg-a12000000

この拡張されたラインナップにより、エンジニアは1.1キロワットパネルから160キロワット重工業プロセスまでのすべてのフレームサイズのオプションボード互換性、汎用ファームウェア、共有スペアを維持しながら、正確なサイズからモータフル電流までのドライブを選択することができます。
