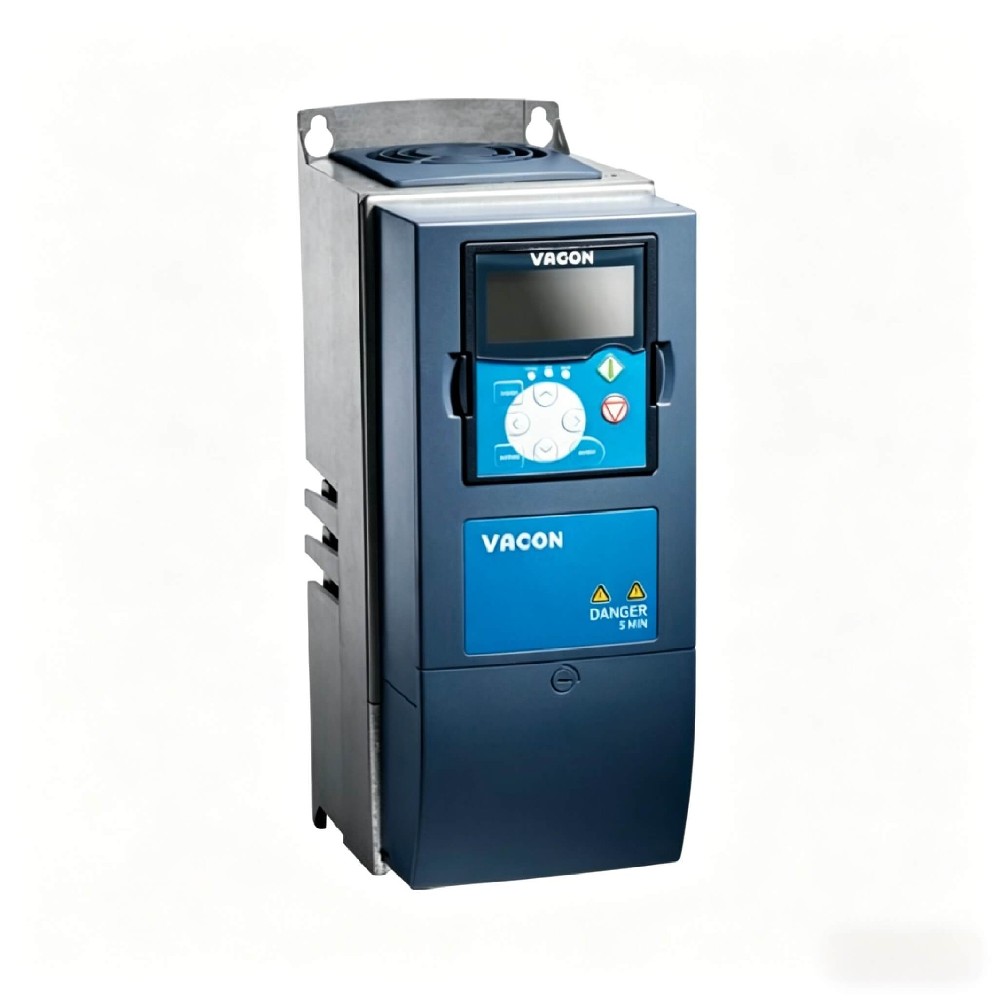

VACON NXP 00045-A 5 H 1 SV-A 1 A 2000000 22 kW三相交流高性能ベクトルドライバ-IP 54変速インバータ

VACON NXP 00045-A 5 H 1 SV-A 1 A 200000は、VACON NXPシリーズにおける22 kW VFDインバータと高性能ベクトルドライバである。380～500 VACで動作し、定格電流は45 a、容量は46 aで、誘導と永久磁石モーターに正確な開ループと閉ループ制御を提供します。要求の厳しい工業環境におけるクレーン、巻上機、押出機、大型ポンプに適している。

高性能ベクトルドライブとは

高性能ベクトルドライバは交流周波数変換ドライバ（VFD）であり、先進的なアルゴリズムを用いて高精度と動的応答でモータ速度とトルクを制御する。磁化と発生トルクの電流成分を独立に制御し、ゼロ速度でもフル定格トルクを実現することができる。一般的な制御モードには、開ループ（センサなし）ベクトル制御とエンコーダフィードバック付き閉ループベクトル制御があり、正確な位置決めや速度調整が必要なアプリケーションに適している。

VACON NXPシリーズは、安定性と動的性能を実現するために設計された良質な空冷ベクトル駆動プラットフォームを代表している。NXP 00045-A 5 H 1 SV-A 1 A 2000000は誘導と永久磁気（PM）モータに最適なモータ制御を提供し、高性能多モータシステムに歯車駆動応用と同期解決方案を提供する。このドライブには、I/O、フィールドバス、および機能セキュリティボード用の統合拡張スロットが5つあり、追加の外部モジュールを必要とせずに自動化システムに直接統合できます。

主な仕様

定格出力：22 kW/30馬力

定格電流：45 A

最大負荷電流（IL）：46 A

電源電圧：380-500 VAC、三相（465-800 VDC直流母線）

入力周波数：50/60 Hz（±5%）

出力周波数：0-320 Hz

過負荷能力：110%60秒（1分ごと）

過負荷能力：150%持続2秒（最大10秒ごと）

起動トルク：定格トルクの200%

ハウジング保護レベル：IP 54/NEMA 12

電磁互換性送信レベル：IEC/EN 61800-3+A 1による、C 1クラス

フレームサイズ：FR 06

サイズ（幅x高さx奥行き）：195 mm x 591 mm x 237 mm

重量：18.5 kg

制御キーボード：英数字表示（Aオプション）

ブレーキチョッパ：統合（標準）

制御方式：V/f、開ループベクトル、閉ループベクトル（エンコーダフィードバック付き）

サポートするモータタイプ：誘導モータ、永久磁石（PM）モータ

拡張スロット数：5（スロットA、B、C、D、E）

スロットA：6 xデジタル入力、1 xデジタル出力、2 xアナログ入力、1つのアナログ出力、＋10 V参照、＋24 V補助

スロットB：2 xリレー出力（NO/NC）

スロットC：基板が取り付けられていない

スロットD：回路基板が取り付けられていない

スロットE：基板が取り付けられていない

フィールドバス通信：RS 485（Modbus RTU）規格

動作温度範囲：-10°Cから+40°C

保管温度範囲：-40°Cから+70°C

冷却方式：直流ファン空冷（ErP 2015生態設計指令に適合）

回路基板保護：コーティング（塗装）PCB、防塵防湿

直流リンクチョーク：統合式（チョーク付き6パルス）

適合性：IEC/EN 61800-3、CE認証、UL認証、RCM認証、KC認証、EAC認証、ウクライナ認証

加速時間：0～3000秒（プログラム可能）

減速時間：0～3000秒（プログラム可能）

技術的な特長

VACON NXP 00045はゼロ速度で200%の始動トルクを提供し、重荷条件下で分離トルクが必要な応用に適している。この始動トルク能力により、負荷コンベア、押出機、正排気量ポンプなどの高慣性負荷を処理することができ、大きなモータとドライバの組み合わせを必要としない。

集積直流リンクチョークコイルは、外部回線リアクトルなしで電力網の高調波歪みを低減する。標準的な6パルスVFDと比較して、チョークコイル設計を有する6パルス整流器は全高調波電流歪（THDi）を著しく低減し、外部フィルタリングやマルチパルスソリューションに投資することなく、共通結合点でIEEE 519高調波制限を満たすことをユーザーに支援する。

コーティングされたプリント基板は、劣悪な環境で寿命を延長しています。すべてのPCBはVオプション規範（塗装板）に従って保形コーティングを行い、信頼性の高い防塵、防湿、軽度化学暴露保護を提供する。この処理はコンポーネントの寿命を延長し、凝縮または空気汚染物質が存在する環境における故障率を低下させ、特に食品と飲料の加工、海洋と熱帯施設において。

5つの統合拡張スロットにより、外部I/Oモジュールが排除されました。スロットA〜Eには、追加のI／Oボード、フィールドバスアダプタ（Profinet、EtherNet／IP、EtherCAT、CAnopen）、および機能セキュリティボードを収容することができ、キャビネットのスペース要件とシステムの複雑さを軽減します。このモジュラー設計により、PLC I/Oラックを個別に購入する必要なく、ユーザーが必要とする正確なI/Oおよび通信プロファイルを構成できます。

統合ブレーキチョッパは動的制動をサポートし、外部直流駆動アセンブリは必要ありません。内蔵チョッパは、余分な回生エネルギーを直流母線から外部制動抵抗器に切り替え、高慣性負荷を制御減速させることができる。頻繁または継続的な制動の用途では、適切な大きさの制動抵抗器を接続することで、直流母線の過電圧時にトリップするのではなく、ドライバが回生エネルギーを熱として消散させることができる。

エンコーダフィードバックの有無による動的ベクトル制御は幅広い性能範囲に適応している。センサレスベクトルモードでは、ドライバは速度精度を定格速度の±0.5%以内に保持します。エンコーダフィードバックにより、閉ループベクトルモードは±0.01%以内の速度制御精度と失速時のフル定格トルクを実現し、印刷中のアライメント制御、変換線中の主従協調及びクレーンとリフトシステム中の負荷共有などの精密な応用をサポートした。

アプリケーション

クレーンとクレーン制御：200%の始動トルクは静的分離負荷を処理することができ、全体式ブレーキチョッパは機械ブレーキを摩耗することなく制御された負荷低下を実現することができる。恩智浦はリフティングサイクル全体で負荷を制御し、離陸時にトルクを検証し、位置決め中に減速を制御することを含む。

巻取機と解舒機：紙、フィルムと箔材の変換応用において、閉ループベクトルは巻取筒の直径が変化した時に一定の線張力を維持するように制御する。0〜320 Hzの出力周波数範囲は低速糸通しと高速巻き取り動作をサポートし、ドライバ対ドライバの通信能力はマルチドライバコイル処理システムに協調的な張力制御を可能にする。

永久磁石モータ付き大型ポンプ：このドライバは380-500 Vで22 kWまでの永久磁石モータを制御し、永久磁石モータ技術を利用したより効率的で、単独のサーボドライバを必要としない。部分負荷運転時には、誘導モータやVFDパケットに比べて、システム効率は通常5〜10%向上する。

押出機と混合器：60秒の110%過負荷能力とセンサなしベクトル制御処理可能スクリュー押出機と間欠混合器の変動トルク需要。このドライバは材料の粘度が突然変化したときに速度調節を維持し、製品の不一致とモータの失速事件を減少させる。50 Hzデフォルトのモータ周波数設定は、パラメータを追加変更する必要なく、標準的な欧州モータ銘板データと一致します。

工作機械主軸ドライバ：出力周波数は320 Hzに達し、CNC加工センターの高速モーター主軸をサポートする。このドライバは英数字キーボードによりプログラミングされ、標準的なModbus RTU通信をサポートし、CNCコントローラや工場レベルのSCADAシステムと統合できる。

エレベーターとエスカレータ：恩智浦ドライバはギアとギアレスエレベーター巻上機に直接トルク制御を提供する。開ループ制御モードは標準乗客エレベーター応用をサポートし、エンコーダを用いた閉ループ操作は各階床プラットフォーム±3 mm内のレベリングに必要な位置決め精度を提供することができる。

選択ガイド

適用可能なアプリケーション：

壁掛け設置には22 kW（30 HP）380-500 VAC三相入力VFD、IP 54/NEMA 12環境に配慮したシステムが必要

高起動トルク要件（最大200%）または高慣性負荷を有するアプリケーションは、エンコーダフィードバック付き閉ループベクトル制御の恩恵を受ける

空気中にほこりや水分がある環境では、コンフォーマルコーティングPCBはメンテナンスを軽減し、サービス間隔を延長する

ブレーキチョッパ機能を統合する機械が必要であり、外部チョッパモジュールを必要とせずに動的ブレーキを行うことができる

拡張スロット駆動通信とフィールドバス接続による高速ドライブを必要とするマルチドライブシステム

使用することは推奨されません：

単相入力電源。このインバータは三相380−500 VAC入力を必要とする。単相実装の場合は、デンバーに問い合わせて、必要な定格電力までの単相入力能力を備えた代替VLTまたはVACONシリーズドライブを理解してください。

追加のハウジングのない恒久的な湿気または室外設置。IP 54/NEMA 12はほこりや水の飛散を防ぐことができるが、雨、雪、加圧洗浄にさらされ続けるにはより高い保護レベルが必要であり、ドライバを適切な定格のハウジングに取り付けるか、VACON NXPクローズドドライババリエーションを選択することで実現することができる。

1000メートル以上の運行高度では、額を下げない。IEC 61800-2削減ガイドラインによると、1000メートル以上の100メートル当たりの出力電流は1%低下しなければならない。2000メートル以上の設置については、メーカーに連絡して、沿面距離と冷却要件の具体的な応用ガイドラインを理解してください。

よく質問する

1.VACON NXP 00045-A 5 H 1 SV-A 1 A 2000000のサイズと重量はいくらですか。

VACON NXP 00045-A 5 H 1 SV-A 1 A 2000,000の幅は195 mm、高さは591 mm、深さは237 mmです。その正味重量は18.5キロです。

2.NXP 00045-A 5 H 1 SV-A 1 A 2000000は現物がありますか。その供給状況はどうですか。

この構成モデルの在庫レベルは地域によって異なります。フレームサイズFR 06プラットフォームの分布が広い、現地のVACONディーラーまたは北京众平科技に連絡し、現在の在庫を確認してください。標準モデルは通常、地域配送センターから5～10営業日以内に出荷されます。

3.VACON NXP 22 kWドライブの価格はいくらですか。

VACON NXP 22 kWドライブの定価は、特定の構成、選択されたオプションボード、地域関税に応じて、通常5500～8500ドルです。価格は為替レート、原材料コスト、工場調整によって変動する。運賃や適用関税を含む正確な見積もりが必要な場合は、北京众平科技に直接連絡してください。

4.VACON NXPドライブの納期または納期はどのくらいですか。

VACON工場では、構成されたNXPドライブの標準的な配送サイクルは4～6週間です。在庫の標準構成では、欧州、北米、アジア太平洋地域の地域配送センターから5～10営業日以内に出荷できます。

5.NXP 00045-A 5 H 1 SV-A 1 A 2000,000どのEMCコンプライアンスに準拠していますか。

このモデルはIEC/EN 61800-3+A 1のEMC発光カテゴリC 1に適合し、第1環境（住宅）の公称電圧は1000 V未満である。CE、UL、およびRCM認証は、産業および住宅施設の伝導および放射線放出要件を累積的に満たしている。C 2またはC 3クラスのインストールが必要な場合は、外部EMCフィルタを使用してドライブをインストールし、インストールマニュアルの配線手順に従ってください。

6.NXP 00045-A 5 H 1 SV-A 1 A 2000000はブレーキチョッパとブレーキユニットを含んでいますか？

このドライバには統合ブレーキチョッパが標準装備されており、モデルコードブレーキチョッパフィールドの「1」桁の数字で識別されている。チョッパは、余分な回生エネルギーを直流母線から外部制動抵抗器に切り替える。ユーザーは減速デューティ比とピーク制動電力要求に基づいて制動抵抗器のサイズと購入をそれぞれ決定しなければならない。

7.NXP 00045-A 5 H 1 SSVの返品ポリシーと保証とは？

VACONの標準保証期間は12ヶ月で、+WT 01保証延長コードに従って18ヶ月に延長できます。北京众平科学技術サポート保証期間内の製造欠陥の返品、すべての返品は事前に承認され、要求を受け取ってから48時間以内にRMA番号を提供する必要があります。

8.VACON NXP 00045を購入するとき、どのような支払条件を受け入れますか。

私たちは銀行電信為替（T/T）、主要クレジットカードと信用状を受け入れて条件に合った取引を行います。承認された会社口座に対して、北京众平科技は信用評価後に30の支払い条件を提供した。

9.VACON NXP 00045-A 5 H 1 SV-A 1 A 200000はセンサなしベクトルモードで永久磁石モータを運転できますか？

はい。恩智浦プラットフォームは開環ベクトル（センサなし）と閉環ベクトル（エンコーダフィードバック付き）制御モードを用いて誘導と永久磁石（PM）モータを制御する。永久磁石モータの動作には、モータ固定子抵抗と反起電力定数を識別するための自動同調プログラムが必要であり、ゼロ速度での全トルクには通常エンコーダフィードバック信号が必要である。

10.VACON NXPとモータとの間でどのくらいのケーブルの使用が許可されているのか。

ドライバがEMC C C 1クラスに準拠している場合、非シールドケーブルの最大モータケーブル長は300メートル、シールドケーブル長は150メートルです。ケーブル長が100メートルを超える場合は、ドライバ出力にdV/dtフィルタまたは正弦波フィルタを取り付けて、モータ絶縁応力と電気磁気干渉を低減します。北京众平科技に連絡して、フィルタサイズと応用サポートを取得してください。

NXP 00045-A 5 H 1 SV-A 1 A 2000,000のほか、VACON NXP空冷シリーズの低過負荷下の電力範囲は1.1 kWから160 kW、高過負荷下で0.75 kWから132 kW、対応する連続電流定格値は3.3 aから300 aと2.2 aから245 aである。以下のモデルバリエーションを含む、さまざまなモータ制御応用をサポートするための完全なフレームサイズラインナップを提供する。

NXP00035-5h1ssv-a1a200000，NXP00045-5h1ssV-a1a200000

nxp0005-5h1ssv-a1a200000，NXP00075-5h1ssv-a200000

NXP00095-5h1ssv-a1a200000，NXP00125-5h1sv-A1A2000000

NXP00165-5h1ssv-a1a200000，NXP00225-5h1ssV-a1a200000

NXP00315-5h1sv-a1a200000，NXP00385-a5h1sv-a200000

NXP00455-5h1ssv-a1a200000，NXP00615-5ah1ssv-a200000

NXP00725-A5H0SSV-a12000000，NXP00875-5h0ssV-a12000000

NXP01055-5h0ssv-a12000000，NXP01405-5h0ss-a12000000

NXP01685-5h0ssv-a12000000，NXP02055-5h0ss-a12000000

NXP02615-5h0ssg-a1200000，NXP03005-5h0ssg-a200000

特定のモデルの詳細な仕様については、北京众平科技に連絡してください。
