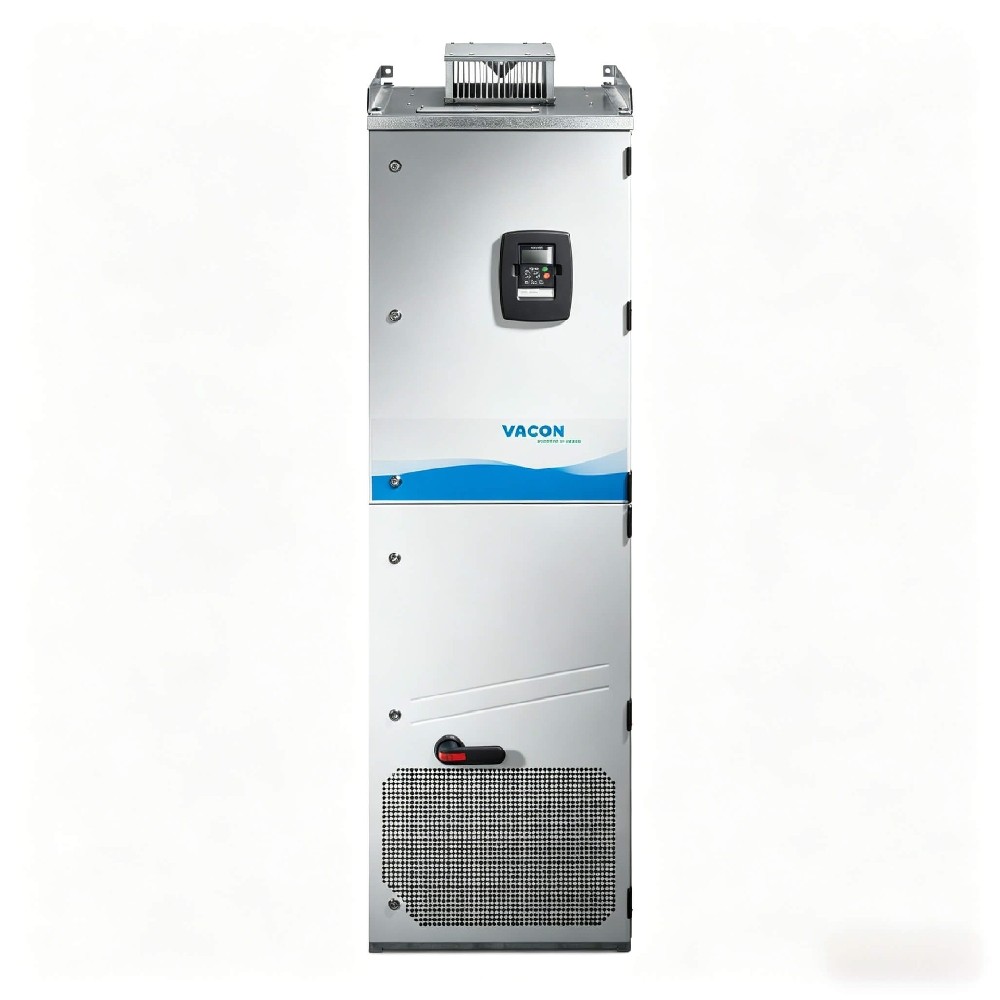

VACON NXP 03856-A 5 L 0 SSB-A 1 A 2000000空冷大電力インバータ385 A 690 V交流伝動重工業閉ループベクトルコントローラ用

VACON NXP 03856-A 5 L 0 SSB-A 1 A 2000,000は、525-690 VACで定格電流が385 aであるVACON NXPシリーズの大電力インバータである。要求の厳しい産業用モータ制御に適している。閉ループベクトル制御器としては、速度誤差が0.01%未満であり、トルク精度が±2%以内であり、ゼロ速度で定格トルクを維持し続けている。この装置は大型クレーン、採鉱コンベア、船用プロペラ、大型押出機のために設計され、690 Vで約355 kWの連続出力を提供することができる。

高出力閉ループベクトルコンバータとは？

大電力閉ループベクトルコンバータは交流駆動システムであり、大電流電力電子技術とエンコーダに基づく磁場方位制御を結合し、誘導と永久磁石モータの速度とトルクを極めて高い精度で調整する。基本的なV/fドライバとは異なり、閉ループベクトル制御はエンコーダからのリアルタイムロータ位置フィードバックを用いて磁化とトルク発生電流を独立に制御する。

この製品はVACON NXPシリーズのハイエンド大電力製品に属し、数百キロワットからメガワット級までのモータを制御することができる。より広範なNX生態系におけるインバータユニットとして、アクティブフロントエンド（AFE）再生整流器、非再生フロントエンド（NFE）ユニット、および一般的な直流バスマルチドライブアーキテクチャのためのブレーキチョッパモジュールを含む。

主な仕様

VACON NXP 03856-A 5 L 0 SSB-A 1 A 2000,000モデル指定コードは、以下の構成をエンコードします。完全な技術仕様については、製造元データシートを参照してください。

電源電圧：525～690 VAC（三相、-15%～+10%公差）

直流母線電圧範囲：640〜1100 VDC

定格出力電流（IL連続）：385 A

過負荷能力（低）：10分ごとに110%1分間継続

最大出力周波数：320 Hz

スイッチング周波数のデフォルト値：1.5 kHz（1～6 kHz調整可能）

制御方法：U/f、開環センサレスベクトル、閉環ベクトル（恩智浦のみ）

速度誤差（閉ループベクトル）：amp ;lt ;定格回転数の0.01%

トルク精度（閉ループベクトル）：定格トルクの±2%

起動トルク：ゼロ速度時200%（閉ループ）

加速/減速時間：0.1～3000秒

動作温度範囲：-10°Cから+40°C（40°C以上の低下）

保管温度範囲：-40°Cから+70°C

ハウジング保護等級：IP 21（型番コードA 5 L 0-NEMA 1類等価基準による）

インストールタイプ：壁掛け、独立密閉型ドライブ

キーボード：英数字表示

フレームサイズ：FR 10（空冷）

毛重：205 kg（近似値）

認証：CE（EN 61800-3）、UL、cUL、RCM、EAC、KC

海事認証：利用可能（注文に応じて配置可能、DNV、必維、ABS、ロー氏船級社は恩智浦シリーズの型式認証に適している）

EMCコンプライアンス：EN/IEC 61800-3

フィールドバス互換性：Modbus RTU（RS-485）標準、オプションボードからPROFIBUS DP、CAnopen、DeviceNet、PROFINET、EtherNet/IP、EtherCATを選択

機能安全：安全トルクオフ（STO）と安全停止1（SS 1）――適切なパレットを配置する際に使用可能

保形コーティング：オプション（PCB塗装）として劣悪な環境に使用可能

技術的な特長

閉ループベクトル制御は、ゼロ速度で200%の始動トルク能力で全トルクを発生することができる。この性能はリフティング応用にとって重要であり、リフティング応用では、荷重クレーンは機械ブレーキを接合する必要なく、運動開始前に位置を維持しなければならない。

モータ制御プラットフォームは、単一のハードウェア構成により誘導モータと永久磁石（PM）モータをサポートする。このデュアルモータ機能は、誘導モータ技術から永久磁石モータ技術への移行時に、個別のドライバシリーズへの需要を排除する。

独立した密閉型ドライブ構成（モデルコードA 5 L 0）は、パネルエンジニアリングのカスタマイズやキャビネット購入の必要なしにIP 21保護を提供する統合筐体を備えた完全なプラント組立ユニットとして機能します。よくある質問の1つは、「このユニットはベアモジュールですか、完全に閉じられたドライブですか」です。A 5 L 0の名前は、IP 00モジュールではなく壁掛け型の閉じられたドライブを確認します。

高速ドライブ間通信プロトコルは、共通直流バスを共有する複数のインバータユニット間の高速同期をサポートします。これにより、速度基準とトルク基準がサブミリ秒の時間範囲内でドライバ間を伝播しなければならない協調型マルチモータシステムが可能になる。

恒温制御の直流冷却ファンはEU ERP 2015の生態設計指令に符合し、連続運転の冷却ファンに比べて、一部の負荷運転期間のファンエネルギー損失を減少し、ファンの使用寿命を延長した。

6電気パルス整流は内蔵直流チョークコイルと結合し、外部アクティブフィルタを必要とせずに入力電流高調波歪（THDi）を40%以下に低減することができる。このアーキテクチャはIEEE 519高調波ガイドラインに準拠しており、完全なアクティブフロントエンドソリューションよりも簡単なフロントエンド構成を維持しながら、ほとんどの産業用インストールに適しています。

アプリケーション

重型クレーンクレーンとウインチ：ゼロ速度時の200%の始動トルクと0.01%の速度精度により、機械ブレーキのスリップなしで正確な荷重位置決めを行うことができ、繰り返しのリフトサイクル中にブレーキ摩耗を50%まで減少させることができる。

船舶推進と推進器：工場に配置された船舶認証（DNV、BV、ABS、ロー氏船級社）により、690 VAC電源下で355 kWの連続軸電力を必要とする船舶の方位推進器、船首推進器、主推進軸上に直接配置することができる。

採鉱コンベアと破砕機：1分間に110%の過負荷能力は積載ベルトコンベアの高起動慣性と鉱物加工回路中の顎破砕機の間欠衝撃荷重を支持した。

大型押出機と混合機：閉ループベクトル制御、速度調整0.01%、ゴム、プラスチックと食品押出生産ラインのスループットが一致することを確保し、異なる材料粘度下のモーター速度ドリフトを除去することによって、製品寸法公差を±0.5%以内に維持する。

圧延フレーム：高速動的応答とエンコーダフィードバック回路は圧延過程において速度とトルクを迅速に調整でき、熱間圧延と冷間圧延ストリップ鋼機における製品厚さの一致性をサポートする。

試験台と測定機：開環と閉環ベクトル制御モードはドライバがプログラム可能な負荷シミュレータとして動作することを許可し、トルク精度は±2%で、全速範囲内で繰り返し可能なモータ性能の特徴付けを実現することができる。

風洞と圧縮機ドライバ：集積PIDコントローラと320 Hz最大出力周波数は高速ファンと圧縮機応用をサポートし、直流チョークコイルは高調波注入施設の電力網を減らすことができる。

選択ガイド

適用可能なアプリケーション：

525〜690 VAC三相電源を必要とするシステムで、その連続するモータ電流は385 aに達し、690 V時の約355 kWに相当する

正確な速度またはトルク調整を実現するために、閉ループベクトル制御性能とエンコーダフィードバックの応用が必要である

室内工業環境における壁掛け式取付（IP 21クラス）、全密閉、工場組立のドライバによりカスタムパネルのコストを削減

多駆動汎用直流バスシステム、エンジプロインバータモジュールと中央アクティブフロントエンドまたは非再生フロントエンドユニットから電力を供給する共有直流リンク接続

使用することは推奨されません：

直接室外設置または高圧洗浄要求のある環境。IP 21レベルは垂直に落下する水滴のみを防ぐことができる。フラッシング領域では、ドライブをより高い値（IP 54またはIP 65）のハウジングに取り付けます。

380〜500 VACの電力供給ネットワークであり、昇圧トランスを必要としない。525〜690 VAC電圧レベルは380〜500 V電源では動作しない。380～500 Vの範囲からVACON NXPユニット（NXP 0385シリーズなど）を選択し、400 Vまたは480 V電源に直接接続します。

回生ブレーキを内蔵するアプリケーションが必要です。モデルコードによると、このモデルには内部ブレーキチョッパは含まれていません。回生または頻繁な動的制動に対して、外部NXB制動チョッパユニットと制動抵抗器を追加するか、NXAアクティブフロントエンドを配置し、全4象限運転を実現し、エネルギーを電力網に回収する。

よく質問する

1.VACON NXP 03856-A 5 L 0 SSB-A 1 A 200000の納期はいつですか。

非在庫構成のデバイスの場合、メーカーの標準納入サイクルは8～12週間です。ローカル在庫を持つライセンスディストリビュータは、3～5営業日以内に在庫から出荷できます。

NXP 03856-A 5 L 0 SSB-A 1 A 2000000は在庫があり、出荷する準備ができていますか。

私たちは北京众平科技股份有限公司に精選したVACON NXP配置を用意して、迅速な納品を実現します。現在の在庫可用性は地域やモデルコードによって異なります。在庫チェックを確認するための完全なモデルを提供するには、お問い合わせください。

NXP 03856の価格はいくらですか。価格帯はいくらですか。

385 A、525-690 VAC VACON NXPクローズドドライブの価格は、オプションボードの構成、船舶承認、注文数に応じて、通常25,000～48,000ドルです。価格は為替レート、関税、工場調整によって変動する。現在の価格の正確なオファーを入手する必要がある場合は、北京众平科技に直接連絡してください。

4.どのような支払条件と輸送方法を受け入れますか。

私たちは銀行電信為替（T/T）と主要企業のクレジットカードを受け取ります。条件に合致する口座について、北京众平科技は信用承認後に30種類の純支払条件を提供した。小さい物品の場合、標準的な輸送方法はDHL、UPSまたはFedExを通じて、貨物輸送代行海運または空輸205キロ単位。

5.NXP 03856の海事認証と船級社承認は何ですか。

VACON NXPシリーズはノルウェー船級社（DNV）、フランス船級社（BV）、ラウス船級社の型式認証を取得しており、海洋と近海応用に適している。ABS型式認証も利用可能です。これらの承認は、注文入力時に適切なオプションコードで指定する必要があります。遡及資格認定は使用できません。

6.NXP 03856-A 5 L 0 SSBをインストールするには、どのようなインストールとギャップが必要ですか。

装置は約205 kgの壁掛け式密閉駆動装置である。設置には構造定格の垂直壁面、機械クレーン、冷却気流の上下200 mmの最小隙間が必要である。ハウジング保護レベルはIP 21、室内の清潔で乾燥した電気室に設置され、周囲温度は-10°Cから+40°Cの間に維持されている。

7.NXP 03856の重量、サイズ、電源ケーブルのサイズは何ですか。

正味重量204キロ、総出荷重量は205 kgです。正確な寸法図とケーブル寸法表については、メーカーの設置マニュアルを参照してください。電力ケーブルの断面は、設置方法、周囲温度、ケーブルタイプに依存します。IEC 60364-5-52トラフィックメーターに基づいて、電気工学チームと調整します。

8.NXP 03856の返品ポリシーと保証期間は何ですか。

通常の動作条件では、出荷日から18ヶ月間の製造欠陥保証を提供します。延長保証オプションを提供します。返品には事前承認が必要です。北京众平科技は48時間以内にRMA要求を処理した。特殊なオプションコードを持つカスタム構成ドライブには、異なる返品条件があります。

9.NXP 03856-A 5 L 0 SSBは永久磁石モータと一緒に使用できますか？

はい。VACON NXP制御プラットフォームは誘導と永久磁気（PM）モータをサポートする。永久磁石モータ制御にはエンコーダフィードバック装置付き閉ループベクトルモードが必要である。英数字キーボードまたはNCDrive PCソフトウェアを使用して、ドライバファームウェアにモーターパラメータを設定します。

10.NXP 03856は内部制動チョッパまたは制動抵抗を含むか？

いいえ。モデルコード「A 5 L 0 SSB」は内部ブレーキチョッパがないことを示しています。動的制動には、外部NXB制動チョッパモジュールと適切な大きさの制動抵抗器を追加します。エネルギーを主電源に戻す再生用途には、直流母線上にNXAアクティブフロントエンドユニットを配置する。

拡張範囲モデル

上記のNXP 03856に加えて、同じVACON NXPシリーズの他のクローズドドライブ定格も提供しています。これらのドライブはすべてA 5 L 0 SSB-A 1 A 20000構成（IP 21クローズド英数字ディスプレイ、内部ブレーキチョッパなし）を共有しています。全体のグループは250 kWから400 kW（261-416 A連続）の低過負荷定格電力と200 kWから315 kW（208-325 A）の高過負荷定格電力をカバーしている。使用可能なタイプコードは次のとおりです。

NXP02616-A5L0SSB-a12000000，nxp0325-a5l0ss-a12000000

NXP03856-A5L0SSB-a12000000，nxp0416-A5L0SSB a12000000

北京の众平科学技術に連絡して、在庫状態を理解して、そしてあなたのモーター銘板データに基づいて最適な定格値を選択することに協力してください。
