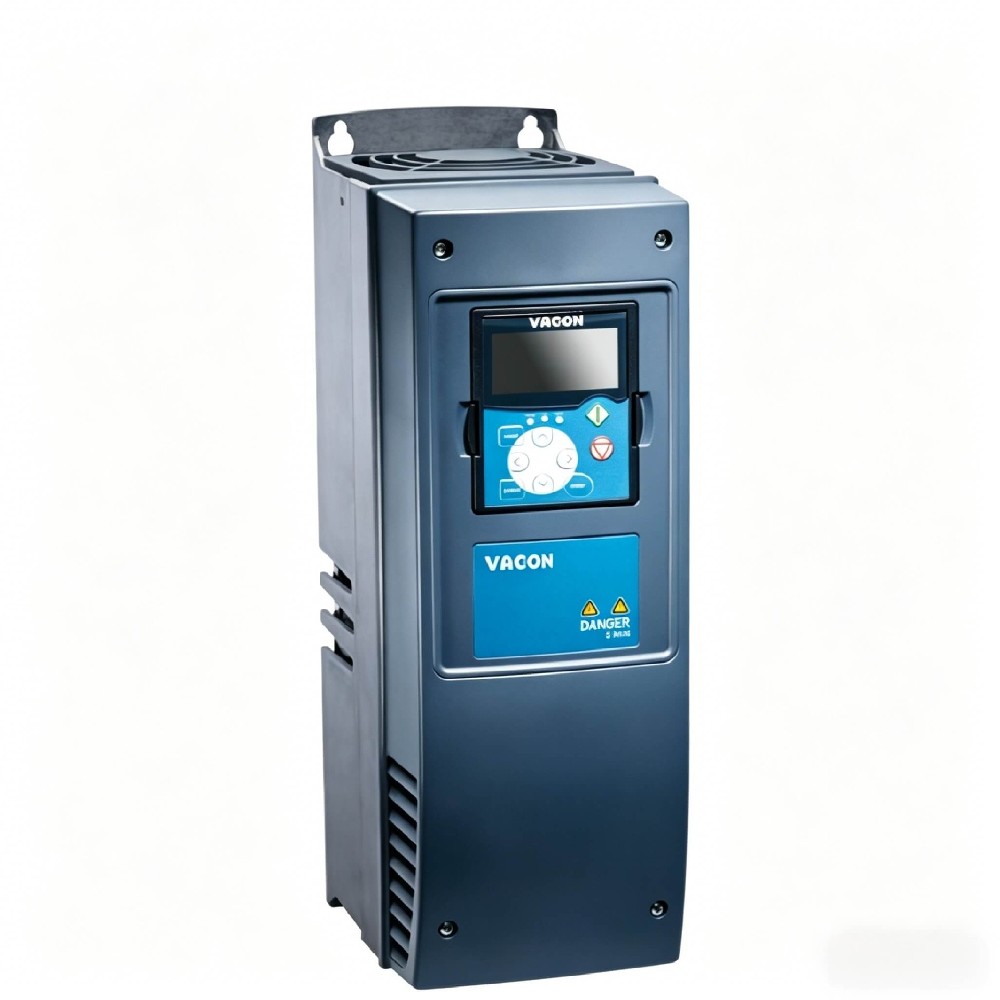

VACON NXP 00276-A 5 L 0 SSV-A 1 A 2000,000液冷インバータ525-690 V 27 Aベクトル制御三相インバータ

VACON NXP 00276-A 5 L 0 SSV-A 1 A 200000は、VACON NXPシリーズのために設計された液冷VFD三相インバータである。その動作電圧は525-690 Vac、出力電流は27 A、定格電力は22 kW（VT）で、IP 00オープンフレームの取り付けと先進的な誘導と永久磁石モータベクトル制御機能を持っている。この装置は船舶推進、海上クレーン、採鉱コンベア、重工業過程のために設計され、直接液体冷却技術によりコンパクトな敷地面積を実現し、大型冷却ファンを排除し、68 dB（a）以下のほぼ静音運転を実現した。

液冷VFDとは？

液冷周波数変換ドライバ（VFD）は、従来の風冷ラジエータやファンに代わって、循環する液体冷却剤（通常はエチレングリコール−水混合物）を用いて電力電子機器の熱を消散させるモータ制御装置である。主な冷却機構は直接液体冷却であり、冷却剤はIGBTパワーモジュールに直接接触する冷却板を流れ、強制空気より約23倍高い熱伝導率を実現した。液冷インバータの総ライフサイクルコストは、同等の空冷ソリューションに比べて25%削減されます。

恩智浦製品シリーズでは、NXP 00276-A 5 L 0 SSV-A 1 A 200000は恩智浦駆動モジュール製品の組み合わせに属し、三相インバータユニットとして使用されている。その型番コードを細分化して液冷変体として確定し、525-690 Vacの定格出力電流を27 aに提供した。このモジュールは、大規模な冷却ファンのニーズを排除し、ほぼ静音的な動作を実現し、空気の質が重要であるか、空間が深刻に制限されている環境に設置できるようにします。

主な仕様

電源電圧：525～690 V AC（640～1100 V DC）

定格出力電流：27 A

定格出力（可変トルク）：22 kW/30馬力

過負荷能力：150%持続60秒

出力周波数範囲：0-320 Hz（標準）

スイッチング周波数：最大16 kHz

筐体レベル：IP 00/オープンフレーム

設置タイプ：液冷モジュール

制御プラットフォーム：高性能ベクトル制御

EMCコンプライアンス：IEC/EN 61800-3、ITネットワークTクラス

安全基準：IEC/EN 61800-5-1

機能安全：STO（安全トルクオフ）、EN ISO 13849-1

認証：CE、UL、cUL、GOST R、DNV、必維国際検査グループ

冷却液タイプ：緩エッチング剤を含むエチレングリコール水混合物

冷却液導電率：amp ;lt；2.5µS/cm

システムの最大動作圧力：6バール（600 kPa）

環境動作温度：-10°Cから+50°C（霜なし）

保管温度：-40°Cから+70°C

定格標高：満載時は1000 m（1000 m以上降下）

湿度：5%-96%RH、結露しない

技術的な特長

直接液体冷却は極めて高い電力密度を実現した。熱伝達媒体として空気を完全にバイパスすることで、ドライブの動作は物理的な体積を大幅に削減します。一部の構成では、同じ種類の空冷装置よりも敷地面積が30%小さくなっています。密封された冷却回路はまた、採鉱や海上環境において重要な利点である導電性粉塵の進入の主要な経路を除去し、これらの環境では、汚染されたヒートシンクによる空冷ドライブの故障がよく見られる。

保形コーティング回路基板は、腐食性環境においてより高い信頼性を提供する。IEC 60721-3-3化学蒸気3 C 2級の化学的制限と機械粒子3 S 2級（導電性粉塵を許さない）によると、すべてのプリント基板には保護性保形コーティングが施されており、水分、塩霧、化学蒸気に抵抗できる。

統合された安全トルクオフ（STO）と安全停止1（SS 1）により、外部接触器を必要としない機能的な安全が確保されています。このドライバはOPTAF安全板を集積し、モータ軸に予期しないトルクが発生することを防止することができる。これらの安全機能はEN ISO 13849-1第3類とIEC 61508 SIL 2の要求に符合し、多くの機械安全回路における外部安全リレーの需要を排除した。

5つのプラグイン拡張スロットにより、包括的な接続と将来に向けた機能が提供されます。モジュラー型バックプレーンアーキテクチャは、ドライブを取り外す必要なく、PROFIBUS DP、PROFINET IO、EtherNet/IP、EtherCAT、Modbus/TCP、CAnopenなどのフィールドバスオプションをサポートします。現場に追加のI/O、エンコーダインタフェース、機能セキュリティボードを追加することができ、自動化アーキテクチャの発展に伴い投資保護ルートを提供する。

統合パッケージにより、デバッグが簡略化され、作業時間が短縮されます。7つの組み込みソフトウェアアプリケーションは、ポンプとファン制御、PID調整、巻線制御、位置決め機能など、一般的なマシン制御要件をカバーしています。組み込みPLC機能により、マシンシーケンスをローカライズするための個別のコントローラを排除するために、ドライバプロセッサ上で直接カスタムロジックを実行できます。

アプリケーション

船用押付及びスラスタードライバ：方位スラスター及び船首スラスターに正確な速度及びトルク制御を提供する。液冷設計により、ファン冷却ドライバに関連する騒音やほこりの問題が発生せず、大規模な冷却ファンを必要とせずに静かに運転できるように、周囲温度が50°Cに達するエンジンルームの間仕切りに取り付けることができます。

海上クレーンとウインチ：大型揚重作業期間中、150%の過負荷トルクを60秒提供でき、揚重作業の間欠的ピーク需要を満たすことができ、ドライバサイズが大きすぎる必要はない。モジュラー設計により、アクティブリフト補償クレーンで一般的な直流バスアーキテクチャに統合することができます。

鉱山用コンベアと破砕機：高粉塵環境で確実に動作し、そうしないと導電性粒子は空冷装置上の隔離ギャップをブリッジする。液体冷却を採用したIP 00オープンフレーム設計は冷却経路を完全に閉じ、電子機器を通じた強制空気循環を解消し、典型的なメーカー試験プロトコルに基づいて定格条件下で80000時間を超えるMTBF値を実現した。

ポンプとファン応用：内蔵ポンプ/ファン応用ソフトを用いて固定速度操作を変速制御に置き換える場合、20%〜40%の省エネを実現できる。ドライバは、追加のハードウェアを必要とせずに標準的な誘導モータと高効率永久磁気モータをサポートしています。

汎用直流母線システム：複数のインバータがアクティブフロントエンドまたはダイオード整流器によって電力供給される共通直流リンクを共有するマルチドライバ構成で3相インバータに統合される。共有直流母線は制動エネルギーを回収し、それを電動部分に再分配し、再生応用において総エネルギー消費を30%低減する。

選択ガイド

劣悪な環境で動作する必要がある用途：採鉱、海洋、海上、重工業環境、これらの環境には高環境温度と空気汚染物が存在する。液体冷却システムは、環境空気に依存しない放熱のため、定格値を下げることなく環境を処理する。

空間的に制限された設備室と機械ケーシングに適している：コンパクトなIP 00モジュールは吸気と排気グリルに必要な大隙間領域を排除し、パネルレイアウトを簡略化し、1平方メートル当たりのより高い設備密度を実現した。

騒音に敏感な取り付けに適しています。大型冷却ファンがないため、ドライブの騒音レベルは同等の空冷ドライブよりはるかに低い。施設エンジニアのよくある問題の1つは、冷却液ポンプの騒音が主要な音源になるかどうか、実際には、現代の冷却剤循環ポンプの1メートルでの運転騒音は52 ~ 58 dB（A）で、ほとんどの設備室の背景騒音に匹敵する。

信頼性の高い冷却水回路を持たない用途には適していない：液体冷却システムは、処理された冷却剤を所定の流速及び圧力で供給し続ける必要がある。設置場所に冗長冷却水システムが不足している場合は、NXP 00276-A 2 T 0 SSVなどの空冷ドライバのバリエーションが適切である可能性があります。

気候制御筐体のない屋外設置には適していない：ドライバの環境動作温度は-10°Cから+50°Cの範囲であるが、冷却液は凍害を防ぐために0°C以上に保持しなければならない。零下条件下での取り付けには、ドライバ冷却液入口で測定される−40℃以下で動作するために、エチレングリコール−水混合物、通常は60／40水−エチレングリコールが必要である。

よく質問する

1.VACON NXP 00276-A 5 L 0 SSV-A 1 A 2000,000の価格範囲とコストはいくらですか。

VACON NXP 00276-A 5 L 0 SSV-A 1 A 2000,000の価格は通常、注文量、構成、流通チャネルに応じて8500～13000ドルです。価格は為替レート、関税、工場調整によって変動する。輸送条項を含む正確な現在のオファーが必要な場合は、北京众平科技に直接連絡してください。

2.NXP 00276液冷駆動モジュールの納期または納期はどのくらいですか。

メーカーの標準的な納期サイクルは、注文確認後4～6週間です。北京众平科技はVACON NXPモデルの一部のバッファ在庫を保持し、注文を迅速に履行し、注文を受けた後に確認された出荷日を提供する。

3.VACON NXP 00276-A 5 L 0 SSV-A 1 A 200000は在庫があり、すぐに出荷できますか。

私たちは北京の众平科学技術にNXP 00276-A 5 L 0 SSV-A 1 A 200000を用意して、迅速に納品するために。2026年初め現在、メーカーの地域配送センターの在庫レベルは50台を超えています。リアルタイム在庫確認については、当社の販売チームに連絡してください。

4.NXP 00276の冷却水要件と冷却液仕様は何ですか。

ドライバは電気伝導率が2.5µS/cm未満のエチレングリコール−水混合物を必要とし、最大作動圧力は6バール（600 kPa）であり、流速は装置の電力損失に基づいて決定される。電子機器の液体冷却のために調製された抑制エチレングリコール溶液のみを使用する、ケイ酸塩を含む自動車の凍結防止剤は、コールドプレートのマイクロチャネルを破壊し、保証を無効にする。

5.NXP 00276はどのような証明書、承認、海洋分類を持っていますか。

デバイスはCE、UL、cUL、およびGOST R認証を取得する。海洋施設については、恩智浦シリーズがDNV（ノルウェー船級社）とBureau Veritas（BV）船級社の型式認証を取得した。このドライブは、ITネットワークに対するIEC/EN 61800-3のEMC要件とIEC/EN 61700-5-1のセキュリティ要件を満たしています。

6.NXP 00276を購入する際に、どのような支払条件と支払方法を受け入れますか。

私たちは銀行電信為替（T/T）と主要企業のクレジットカードを受け取ります。北京众平科技は信用審査と承認を完了した後、条件に合致する企業口座に30の支払い条件を提供した。

7.どのようにNXP 00276-A 5 L 0 SSV-A 1 A 200000をインストールするには、どのようなインストール規定が必要ですか？

NXP 00276-A 5 L 0 SSV-A 1 A 200000は液冷モジュールとして駆動シャーシに取り付けられ、冷却液入口と出口接続を備えている。冷却回路には、指定された冷却液の流速に適したサイズの柔軟な接続ホースが必要であり、機械的荷重がモジュールの内部マニホールドに伝達されないように応力解放エルボが付いています。このモジュールは制御キャビネット内の剛性背板に取り付けられ、前部の最小点検隙間は600 mmである。

8.NXP 00276の返品ポリシー、保証期間、およびサービスサポートは何ですか。

製造上の欠陥に対して2年間の保証を提供します。3年間の延長保証オプションを要求することができます。返品には事前承認が必要です。北京众平科技はRMAの要請を受けてから48時間以内に処理を行い、認証されたVACON修理センターを持ち、保証後サービスを提供している。

9.NXP 00276モジュールのサイズ、重量、輸送分類は何ですか。

ラック06内のNXP 00276液冷モジュールの重量は約15 kg（正味重量）である。出荷包装は段ボール箱標準（＋GSCB）包装に適合している。正確な寸法図については、FR 06フレームサイズの製造元データシートファイルを参照してください。

10.NXP 00276を輸入する時、HTSコード、関税と輸入関税の考慮要素は何ですか。

NXP 00276の『米国統一関税表』コードは8504.40.400で、ECCNはEAR 99に分類される。国際貨物は『国際貿易用語説明通則』CPT（運賃支払済み）に基づいて出荷され、買い手は納品時に関税、税関費と適用される付加価値税/税金を支払うべきである。北京众平科技はすべての輸出注文書に通関に必要な商業領収書、箱詰め伝票、原産地証明書を提供している。

NXP 00276のほか、3 kW（4.5 A）から200 kW（208 A）までの低過負荷定格値と2.2 kW（3.2 A）から160 kW（170 A）までの高過負荷定格値をカバーする完全な液冷VACON NXPインバータシリーズを提供しています。使用可能なモデルコードは次のとおりです。

NXP00046-A5L0SSV-a1a200000，NXP00056-a5l0Sv-A1A2000000

NXP00076-A5L0SSV-a12000000，NXP00106-a5l0Sv-a120000000

NXP00136-A5L0SSV-a12000000，NXP00186-a5l0Sv-a120000000

NXP00226-A5L0SSV-a1a200000，NXP00276-a5l0Sv-A1A2000000

NXP00346-A5L0SSV-a12000000，NXP00416-A5L0SSV-a12000000

NXP00526-A5L0SSV-a1a200000，NXP00626-a5l10ssv-a200000

NXP00806-A5L0SSV-a12000000，NXP01006-a5l10ssv-a20000000

NXP01256-A5L0SSG-a12000000，NXP01446-a5l0s g-a120000000

nxp0176-a510ssg-a1200000，NXP02086-510ssg-a200000
