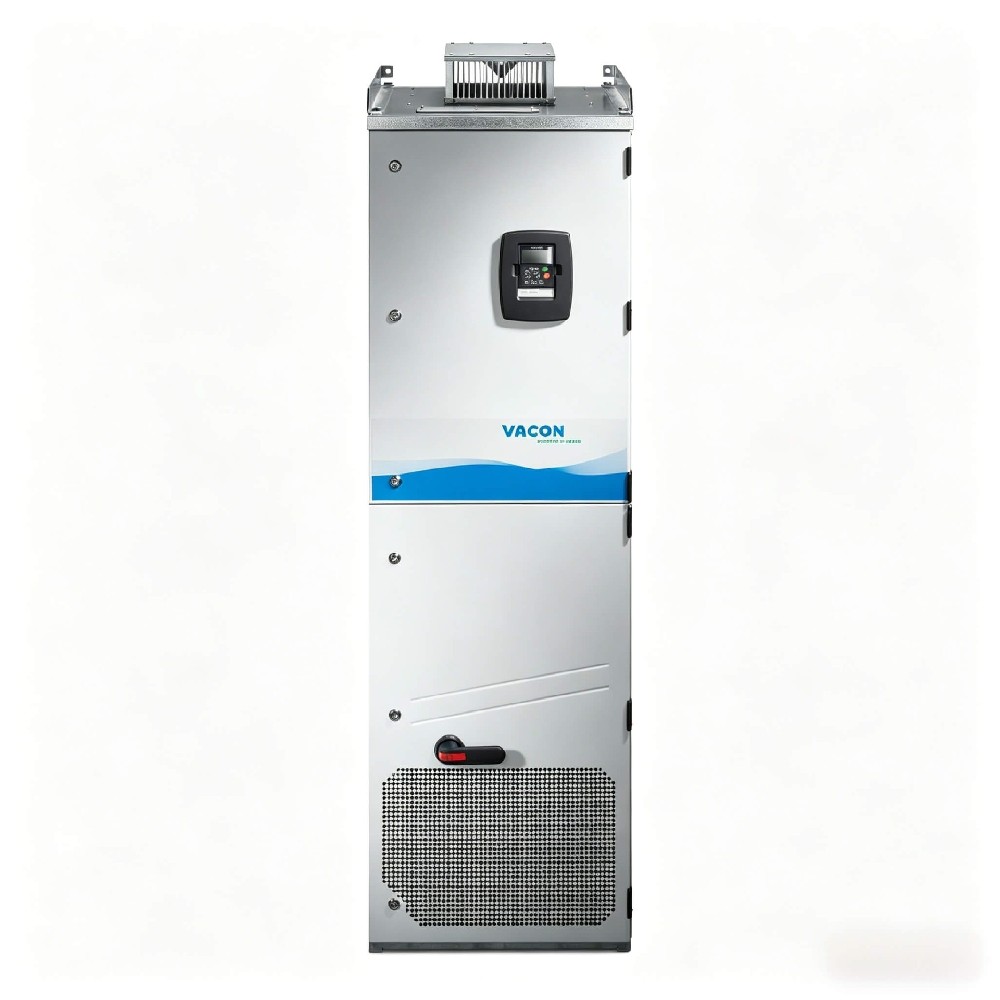

VACON NXS 03855-A 5 L 0 SSB-A 1 A 2000,000液冷インバータ385 Aセンサレスベクトル駆動IP 54 200 kWインバータ

VACON NXS 03855-A 5 L 0 SSB-A 1 A 200000は、VACON NXSシリーズの密閉型独立液冷インバータである。この200 kW防塵インバータは385 A定格出力電流を提供し、ハウジング保護レベルはIP 54である。それは三相380-500 VAC電源を採用し、汎用製造業、船舶補助設備と水処理業界の大型ポンプ、ファン、圧縮機とコンベア応用のためにセンサレスベクトル制御を提供する。

液冷ACドライブとは

液冷交流ドライバは、電力電子機器で発生した熱を液体冷却媒体に伝達する周波数変換ドライバであり、通常は放熱器を通過する環境空気に依存するのではなく、水−エチレングリコール混合物である。この熱管理方法により、高周囲温度、空気汚染物質、または従来の空気冷却を排除するための空間的制約のある環境で、定格容量を超えてドライブを動作させることができます。

VACON NXS 03855-A 5 L 0 SSB-A 1 A 2000,000はNXS汎用シリーズにおける6パルスクローズド独立ドライブである。それは液体冷却を利用して劣悪な工業環境の中の性能を維持して、これらの環境の中で、高いレベルのほこり、水分あるいは腐食性物質は濾過空気の冷却を非現実的にする。このドライバはVACON NXシリーズに属し、メーカーファイルによると、0.55 kWから5.3 MWの空冷と液冷構成をカバーしている。

主な仕様

製品シリーズ：VACON NXS

製品タイプ：密閉型独立液冷交流ドライバ

部品番号：NXS 03855-A 5 L 0 SSB-A 1 A 200000

定格モータ出力：200 kW

定格出力電流（I _ L）：385 A

電源電圧：380〜500 VAC三相

直流母線電圧範囲：465〜800 VDC

入力周波数：45～66ヘルツ

出力周波数：0～320ヘルツ

スイッチング周波数：デフォルト値3.6 kHz

過負荷能力：1分150%、メーカー仕様による110%連続

起動トルク：amp ;gt ;モータ公称トルクの200%

制御方式：センサレスベクトル制御、U/f周波数制御

速度誤差（静的）：amp ;lt ;メーカーデータテーブルによる公称速度の1%

サポートするモータタイプ：誘導モータ、永久磁石モータ

筐体レベル：IP 54（防塵・飛散防止）/NEMA 12同等

フレームサイズ：FR 10

EMC送信レベル：Tレベル-IEC/EN 61800-3のIT（未接地）ネットワークに対する要件に適合

コントロールパネル：起動ウィザード付き英数字表示

設置方式：床置き式密閉キャビネット

冷却方式：液冷（外部水-エチレングリコール回路が必要）

内部電源：外部制御回路は24 VDC使用可能

I/O構成：A 1パレット（6個のDI、1個のDO、2個のAI、1個のAO、＋10 V参照、＋24 V出力）、A 2パレット（リレー出力NO/NC 2個）

オプションボードの拡張：合計5スロット（基本×2+オプションボード×3）

通信インタフェース：RS-485（Modbus RTU）標準、製造元ファイルに基づいて、フィールドバスオプションをアドオンカードで提供

内蔵保護：集積EMCフィルタ、交流回線チョークコイル、モータ過負荷保護（I²t）、過電流、過電圧、未電圧、欠相、接地故障

汚染度：IEC/EN 61800-5-1によるPD 2

動作環境温度（空気側）：0°Cから+40°C

保管温度：-40°Cから+70°C

耐振性：メーカーデータ表によると、IEC/EN 60068-2-6、0.25 mm変位/0.25 G加速度

耐衝撃性：メーカーデータ表によると、IEC/EN 60068-2-27、15 G（包装）最大値

正味重量：メーカーデータ表によると340 kg

重量：メーカーデータ表によると341 kg

サイズ（幅×高さ×奥行き）：595 mm×2020 mm×602 mm、メーカーデータシートより

適合性と承認：CE（低圧指令2014/35/EU、EMC指令2014/30/EU）、cULus（ULとCSA）、RCM（オーストラリア/ニュージーランド）、EAC（ユーラシア経済連合）、韓国KC（メーカー別データ構成）

技術的な特長

液体冷却は、周囲温度が40°Cを超える汚染環境でフル稼働することができる。ドライバは、キャビネットの吸気口を濾過する必要がなく、外部の水−エチレングリコール回路に熱を直接伝達する。これにより、空気中のほこり、繊維、または導電性粒子がラジエータを塞ぐリスクがなくなり、ドライバが40°Cを超える周囲温度で定格電流を維持することができますが、空冷ドライバは通常、定格周囲温度以上で摂氏1度あたり2 ~ 3%低下する定格電流を必要とします。

内蔵交流チョークコイルとEMCフィルタは外部回線側フィルタリングの必要性を排除した。このドライバは三相交流回線チョークコイルとIEC/EN 61800-3規格に適合するT級EMCフィルタを標準装備し、IT（接地していない）ネットワークに適用し、IEEE 519の提案に従って高調波抑制を提供し、外部フィルタキャビネットがない場合に伝導送信抑制を行う。

センサベクトル制御なしでモータ銘板定格の200%を超える起動トルクを提供することができ、ドライバはエンコーダフィードバックなしで大型遠心ファン、ロータリーキルン、スクリュー圧縮機などの高慣性負荷を加速することができる。増幅器の静的速度誤差、lt ; 1%はポンプ流量制御とコンベア速度同期のための正確な開環プロセス調整を可能にする。

モジュラー型I/Oおよびオンサイトバスアーキテクチャは、オンサイトカスタマイズをサポートします。このドライブには、工場での再構成を必要とせずに、フィールドバスインタフェース（Profibus、PROFINET、EtherNet/IP、DeviceNet）、エンコーダフィードバックカード、または追加のアナログ/デジタルI/Oを追加するための5つのパレットスロットが用意されています。VACON NXシステム設計により、すべての拡張カードは自動板認識による熱再配置をサポートしている。

統合チョークコイルの6パルス整流器トポロジは定格負荷下で0.95を超える力率を実現した。この設計により、駆動入力端子の全高調波電流歪（THDi）が約35%に低減され、多くの産業機器にアクティブフロントエンドまたはマルチパルス整流器ソリューションを指定する必要なく、ユーザーが公共事業用高調波規格に準拠するのを支援する。

アプリケーション

水と廃水処理における大型ポンプ駆動：原水取水、増圧ステーション、汚泥輸送に用いられる200キロワット遠心ポンプと容積ポンプを制御する。センサレスベクトル制御は流量と圧力を±1%の速度精度範囲内に調整し、定速運転に比べてスロットルバルブ損失を減少させ、通常ポンプ輸送エネルギー効率を20-40%向上させた。

工業用ファンと送風機の速度制御：セメント、鉄鋼、発電所における大型送風機と送風機、冷却塔ファンと除塵送風機を管理する。IP 54ハウジングを密封することで、電力電子機器への塵埃の侵入を防止し、クリンカ、袋式塵埃除去器、ミル通風回路付近で動作する空冷ドライバのよくある故障モードを解決した。

船用補助機械：船室補助設備に動力を提供し、海水冷却ポンプ、バラストポンプ、空気圧縮機、貨物油ポンプを含む。液体冷却システムは船舶の中央淡水回路に熱を排出し、キャビンの空調負荷を低減し、塩を含む空気の駆動内部部材への曝露を解消した。ドライバはCEとcULus認証を有し、要求に応じて船用分類を提供することができる。

多塵工業環境における圧縮機ドライバ：200 kWスクリュー式、往復式及び遠心式圧縮機を制御し、プロセス空気、窒素ガス生成及び冷凍設備に用いる。液冷設計はパワー半導体ヒートシンクにオイルミストやほこりが溜まるリスクを排除し、空調空気の供給なしで動作する圧縮機室の熱性能を維持した。

コンベアと材料運搬システム：採鉱、採石とバルク材料運搬施設でベルトコンベア、スクリューコンベア、バケットリフトを操作する。コンベアがフルロード条件下で起動すると、ドライバの200%起動トルクと150%過負荷能力は1分以内に過渡ピーク負荷を処理することができ、IP 54ハウジングは洗浄洗浄と骨材粉塵暴露に耐えることができる。

製鉄所と鋳造工場の補助伝動装置：圧延機の補助伝動装置、炉内燃焼空気送風機、冷床ローラートラック、排煙ファンの速度を調節する。液体冷却システムは、電力電子機器と鉄鋼加工環境に普遍的に存在する高放射熱と金属粉塵を隔離し、同じ設置条件下の空冷アクチュエータと比較して、低減し、連続運転を実現することができる。

選択ガイド

環境空気品質に適用して信頼性の高い空気冷却を実現することができない：液冷ドライバは電力電子部分を通じて空気循環を強制しないで運行して、それをセメント工場、製鉄所、廃水上昇ステーションと船舶キャビンに適用させて、これらの場所で、空気中のほこり、繊維、塩霧あるいは腐食性ガスは空冷ドライバの信頼性を破壊することができる。IP 54ハウジングは、IEC 60529に従って追加の噴水防止および防塵保護を提供する。

IT（未接地）電源上の200 kW誘導または永久磁気モータ制御に適している：このドライバは380-500 VAC三相入力を受け、IEC/EN 61800-3に適合するT級EMCフィルタリングを備えており、ITネットワーク使用に適している。既存のモータ巻線絶縁レベルとドライバ3.6 kHzスイッチング周波数と800 nsの典型的な電圧上昇時間の互換性を評価した。

液体冷却放熱能力を必要とする用途に適している：ドライバはエチレングリコール水混合物を所定の流速及び入口温度で輸送するための外部冷却回路を必要とする。ユーザは、定格負荷下で動作する200キロワットドライバの駆動効率が97%、約8 ~ 10キロワットである冷却剤に入る総放熱量を計算し、設置前に既存の冷水ユニット、冷却塔、または中央冷却回路がこの熱負荷に適応できるかどうかを検証しなければならない。メーカーはシステムレベルの冷却工程の製品マニュアルに基づいて電力損失データを提供する。

既存の液体冷却インフラストラクチャのない設置には適していない：ドライバはその損失を液体冷却回路に分散させ、外部エチレングリコール水冷却回路がなければ運転できない。企業が十分な容量の中央冷却水システム、冷却器、または乾式冷却器が不足している場合は、代替案としてIP 54シェル（部品コードが「H」冷却名）の空冷VACON NXS独立モデルを選択します。FR 10定格フレームの空冷NXSモデルは、同じ200 kW/385 A定格電力に使用できます。

回線側回生またはアクティブフロントエンドの要件に適合していない：NXS 03855-A 5 L 0 SSB-A 1 A 200000は内蔵チョークコイル付き6パルスダイオード整流器フロントエンドを使用し、ブレーキエネルギーを電源に回生することができない。下り坂コンベア、高慣性減速、または5%THDi未満のユーティリティハーモニックコンプライアンスなど、アクティブフロントエンド（AFE）再生を必要とするアプリケーションでは、液冷AFE電源ユニットとインバータモジュールを組み合わせたVACON NXPシステムドライブを選択します。

よく質問する

NXS 03855-A 5 L 0 SSB-A 1 A 2000000のサイズと重量はいくらですか。

駆動キャビネットのサイズは幅595 mm、高さ2020 mm、奥行き602 mm。メーカーのデータシートによると、正味重量は340キロ、総出荷重量は341キロ。

2.VACON NXS 03855-A 5 L 0 SSB-A 1 A 200000の納期と納期はどのくらいですか。

VACON NXSモデルのメーカー標準納入サイクルは8〜12週間である。中国に現地在庫を持つライセンス販売業者は、3～5営業日以内に倉庫から出荷することができます。

3.VACON NXS 03855-A 5 L 0 SSB-A 1 A 2000,000の価格はいくらですか。どの価格を期待すればいいですか。

VACON NXS 03855液冷ドライバの価格は、構成、数量、冷却液回路付属品オプションに応じて、通常18,000～25,000ドルです。価格は為替レート、関税、工場調整によって変動する。輸入関税と運賃を含む現在の価格の正確なオファーについては、北京众平科技に直接連絡してください。

4.VACON NXS 03855-A 5 L 0 SSB-A 1 A 200000現物はありますか。すぐに出荷できますか。

北京众平科技で迅速に納品できるように、VACON NXS 03855の在庫を残しています。地域メーカーの倉庫の可用性は、世界的な需要に応じて変動します。見積要求時に在庫ステータスを検証します。

5.NXS 03855ハードディスクドライブを購入するには、どのような支払い方法が必要ですか。

私たちは銀行電信為替（T/T）と主要企業の支払い方法を受け入れます。条件に合致する企業口座について、北京众平科技は信用検証後に純30支払条件を提供した。

6.NXS 03855-A 5 L 0 SSB-A 1 A 200000の設置にはどのような冷却回路が必要ですか。

VACON NX液冷ユーザーマニュアルによると、ドライバは水−エチレングリコール混合物を含む外部閉ループ冷却回路を必要とし、その流速、入口温度、圧力はすべて規定に合致している。設置者は外部ポンプ、熱交換器、冷却液配管、循環回路を提供しなければならない。ドライバ自体は、内部冷却剤マニホールドと、現場配管に使用できる接続ポートとを含む。私たちは北京の众平科学技術で冷却回路のサイズに納品前の技術サポートを提供しています。

7.輸入NXS 03855の関税、輸入関税コード、通関手続きは何ですか。

『米国統一関税表』の税関コードは8504.40.6010で、ECCNはEAR 99に分類される。国際貨物は『国際貿易用語解釈通則』CPT（運賃支払済み）に基づいて出荷され、買い手は関税、税関費用及び適用される付加価値税を支払うべきである。北京众平科技はすべての注文に対して中国通関に必要な商業領収書と箱詰め伝票を提供している。

8.NXS 03855-A 5 L 0 SSB-A 1 A 2000,000の保証期間と返品ポリシーは何ですか。

製造者ポリシーによると、標準保証期間は製造上の欠陥に対して、納入日から2年間です。私たちは返品承認（RMA）を事前に取得した場合にのみ返品を処理します。北京众平科技はRMA番号を受け取ってから48時間以内にRMA番号を発行し、メーカーと保証サービスを調整した。

9.NXS 03855-A 5 L 0 SSB-A 1 A 200000で提供されるスペアパーツとアフターサービスのサポート

VACON NXシリーズには、制御ボード、冷却回路コンポーネント、I/Oオプションボード、パワー半導体モジュールなどの重要なスペアを用意しています。この車種のサービスと修理能力は、サービスパートナーネットワークを通じて中国のすべての主要都市をカバーしている。北京众平科学技術はアフターサービス技術サポートと予備部品の購入を提供している。

10.NXS 03855-A 5 L 0 SSBが停止している、古くなっている、またはアプリケーションに適していない場合、代替モデルを選択するにはどうすればいいですか。

VACON NXS 03855は活性製品であり、生産停止の通知は予定されていない。空冷代替案がお客様の用途に適している場合は、FR 10フレームに「H」冷却名が付いているNXSモデルを選択してください。定格電力は385 A/200 kWです。アクティブフロントエンド再生能力が必要なアプリケーションでは、VACON NXP液冷AFEインバータの組み合わせを選択します。北京众平科学技術はシステム移行と代替プロジェクトの相互参照選択支援を提供する。

NXS 03855-A 5 L 0 SSB-A 1 A 20000000のほか、北京众平科学技術はこの電源分野で追加の液冷NXS閉鎖式独立ドライブを提供している。すべてのモデルは、ACチョークコイルとEMCフィルタを内蔵した同じ380～500 VAC三相電源、IP 54ハウジング、6パルス整流器トポロジを共有しています。このシリーズは200 kW/385 Aから250 kW/520 Aまでの低過負荷定格値と160 kW/300 Aから250 kW/460 Aまでの高過負荷定格値を含む。使用可能なモデルはNXS 03855-A 5 L 0 SSB-A 1 A 200000、NXS 04605-A 5 L 0 SSB-A 1 A 200000とNXS 05205-A 5 L 0 SSLB-A 1 A 2000000である。
