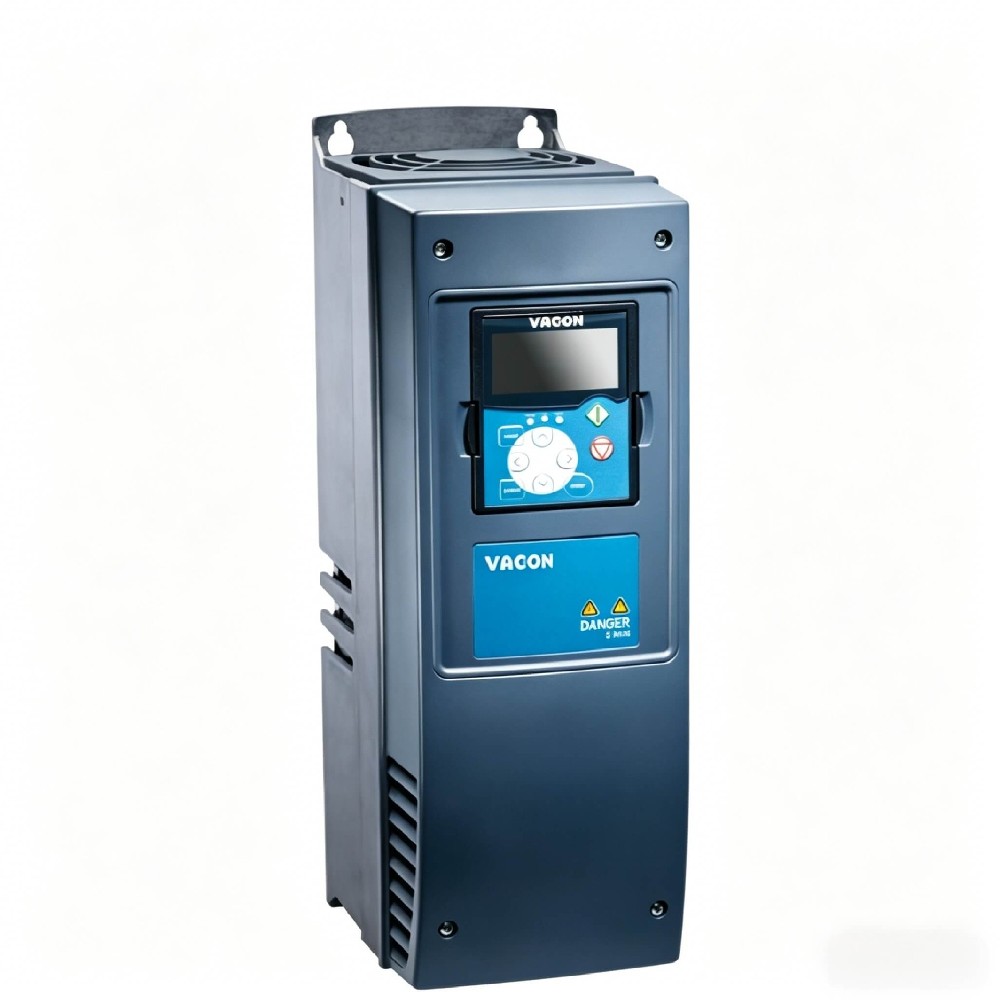

VACON NXP 00186-A 2 L 0 SSV-A 1 A 2000,000動的ベクトル制御付き空冷閉ループ交流ドライバは、ポンプ、クレーン、リフトに適している

VACON NXP 00186-A 2 L 0 SSV-A 1 A 200000は、閉ループ交流ドライバとして使用されるVACON NXPシリーズのベクトル制御インバータです。それは525-690 VAC電源を使用して、18 a出力を提供して、クレーン制御、巻取機の張力調節と大型材料運搬などの要求が厳しい応用中の高精度モータ制御に適用する。このドライバは、ゼロ速度を含む全速域で0.01%未満の速度誤差と2%以内のトルク精度を実現した。

閉ループACドライブとは

閉ループ交流ドライバは、モータに取り付けられたセンサ（増分または絶対エンコーダなど）からのリアルタイムフィードバックを使用して、モータの速度、位置、またはトルクを高精度に調整する電子速度コントローラです。内部モデルを通じてモータの挙動を推定するオープンループドライバと異なり、クローズループシステムは絶えず実際のモータ出力と参照信号を比較し、いかなる偏差も修正し、それによってオープンループドライバが過酷な応用に満足できない動的応答を実現する。

VACON NXP 00186-A 2 L 0 SSV-A 1 A 200000は、VACON NXP製品シリーズにおける空冷壁掛け装置である。正確な速度調整やトルク制御を必要とする高性能アプリケーションのための高度なエンジニアリングドライブとして設計されています。ドライバは誘導と永久磁石モータをサポートし、適切なフィールドバスとエンコーダタブを備えており、マスタスレーブ同期、位置制御、巻線張力制御を実行することができる。

主な仕様

電源電圧範囲：525～690 VAC（3相、50/60 Hz）

直流リンク電圧範囲：640～1100 VDC

定格出力電流：18 A（メーカーデータシートより）

モータ電力容量：最大約11 kW（メーカーデータ表によると690 VAC電源用）

筐体レベル：IP 21/NEMA 1タイプ

EMC送信レベル：C 2クラス、IEC/EN 61800-3準拠、環境2

制御方法：エンコーダフィードバック付き閉ループベクトル制御

速度誤差：amp ;lt ; 0.01%（エンコーダ解像度に依存）

トルク精度：amp ;lt ; 2%（ゼロ速度時amp ; lt ; 5%）

起動トルク：amp ;gt ; 200%（モータとドライバの仕様による）

出力周波数範囲：最大7200 Hz、高速モーター応用に適用

スイッチング周波数：調整可能、最大8 kHz（出荷時デフォルト3.6 kHz）

過負荷能力：60秒150%、2秒200%

コントロールキーボード：英数字表示

フィールドバス接続：オプションの通信カード（Profinet IO、イーサネットIP、Modbus/TCP、その他オプションスロットを介して提供されるカード）が必要

エンコーダインタフェース：オプションのエンコーダカードが必要（インクリメンタルおよびアブソエンコーダをサポート、オプション電圧：5 V RS 422、15 V、24 V）

タブスロット：I/O拡張、フィールドバス、エンコーダインタフェースカード用5個（A、B、C、D、E）

外部補助電源：主電源がオフの場合でも、24 VDC入力は制御ユニットとフィールドバス通信をアクティブに保つことができる

標準I/O構成（インストールされたオプションカードを介して）：6個のデジタル入力、1個のデジタル出力、2個のアナログ入力、1次アナログ出力、＋10 V参照、＋24 V補助電源（スロットA）、リレー出力2個、NO/NC（スロットB）

ブレーキチョッパ：未統合（外部ブレーキユニットが必要）

インストール方法：壁掛け

冷却方式：空冷、強制通風

動作環境温度：-10°Cから+50°C（40°C以上、降下額適用）

保管温度：-40°Cから+70°C

湿度：amp ;lt ; 95%相対湿度、結露しない

振動：IEC/EN 60068-2-6、5-150 Hz（変位振幅ピークは1 mm、周波数は5-15.8 Hz、最大加速度は1 G、周波数は15.8-150 Hz）

衝撃：IEC/EN 60068-2-27、最大15 G、持続11 ms（輸送包装中）

音圧レベル：平均57 dB（A）（冷却ファン騒音、メーカーデータ表より）

認証：CE、cULus、RCM、IEC/EN 61800-5-1、IEC 60664-1、UL 840（過電圧III類）

サイズ（高さx幅x奥行き）：465 mm×230 mm×278 mm（近似値、メーカーデータシートより）

重量：18.5 kg（正味）

保証期間：18ヶ月（必要に応じて延長可能）

技術的な特長

閉ループベクトル制御は0.01%以下の速度誤差に達した。ドライバは、モータに取り付けられたエンコーダからのフィードバックを処理し、スリップを解消し、多軸コイル加工ラインの同期化と正確な位置決めに必要な調整精度を実現する。

ゼロ速度では全トルクが発生します。この制御アルゴリズムは200%を超える始動トルクを発生し、クレーンとウインチが機械ブレーキに依存して短期的に静止することなくクレーン負荷を静止させることができるようにする。

5つのオプションカードスロットにより、I/Oと通信アーキテクチャをカスタマイズできます。1つのスロットにProfinet IOやEthernet IPなどのフィールドバスカードをインストールし、ドライブを工場全体の自動化ネットワークに統合し、残りのスロットを使用して追加のI/Oまたはエンコーダインタフェースを実行します。このモジュラー方式により、未使用の組み込みハードウェアのコストを回避できます。

外部24 VDCバックアップ電源は、電源障害中に制御ロジックをアクティブにします。マスター三相電源がオフの場合でも、エンジニアはパラメータにアクセスし、診断を実行し、フィールドバス通信を維持することができ、トラブルシューティング中のダウンタイムを短縮できます。

保形コーティング回路基板は湿気や埃を防ぐことができる。凝縮または空気汚染物質が存在する製紙工場または屋外ポンプステーションでは、コーティングは、コーティングされていないプレートと比較して、追跡または腐食に関連する故障のリスクを低減する。

アプリケーション

クレーンとクレーン：ドライバは停止時に200%を超える始動トルクを提供し、荷重が後退することなく上昇を制御する。閉ループベクトル制御はモータをゼロ速度とフルトルク状態に維持し、短い停止中にメカニカルブレーキを起動する必要を排除した。

変換線における巻き取りと張力制御：速度誤差は0.01%未満、トルク精度は2%以内であり、紙、フィルム、箔網に正確な張力調整を提供し、切断機-復巻機操作における材料破壊と廃棄率を減少させる。

押出機と混合機ドライバ：150%の過負荷能力は60秒間持続し、処理可能なゴムとプラスチックの混合機械によく見られる高起動トルクと間欠的過負荷、7200 Hzの出力周波数能力は高速押出機スクリュードライバをサポートする。

採鉱コンベアと破砕機：525-690 VAC電源範囲は典型的な採鉱配電電圧と一致し、保形コーティング板は多塵環境に耐えることができる。ドライバの200%は、破砕機が隙間をふさぐのに適した2秒間過負荷した。

抄紙機のセグメント駆動：5つのオプションカードスロットにより、速度調整用のエンコーダフィードバックカードと駆動用の高速フィールドバスカードを同時に取り付け、12 Mbit/sシステムバスを通じて同期を実現し、連続機械部分間の正確な描画制御を維持することができる。

試験台トルク計と負荷シミュレータ：閉ループトルク制御精度は2%以内であり、ドライバをプログラム可能な負荷にプログラムし、トランスミッション、エンジンまたはモータ耐久性試験の真の機械条件をシミュレーションすることができる。

選択ガイド

適用可能なアプリケーション：

センサベクトル制御なしでは必要な精度に到達できない0.01%以上の速度調整精度が要求されるプロセス

525～690 VAC給電環境、重工業や船舶施設によく見られる

垂直上昇や負荷保持操作など、ゼロ速度の全トルクの使用が必要

プラグインタブを使用してI/Oカウントとオンサイトバスプロトコルをカスタマイズする必要があるシステム

使用することは推奨されません：

簡単なポンプとファンの速度制御。可変トルク応用に十分な精度のセンサレスベクトル制御を低コストで提供するVACON NXSドライバを選択します。

換気が限られ、環境温度が50°C以上の施設。これらの場合、液冷VACON NXP変異体を選択すると、空冷等価物に比べて最大70%のパネルスペースを節約し、熱をハウジングの外部に排出することができます。

追加のタブを使用せずに統合された安全トルクオフ（STO）が必要です。NXP 00186の基本構成にはSTO機能は含まれていません。注文時にセキュリティ要件を検証し、適切なタブ（OPTAFボードなど）を選択します。

よく質問する

NXP 00186-A 2 L 0 SSV-A 1 A 200000のサイズと重量はいくらですか。

このドライブのサイズは約465 mm（高さ）×230 mm（幅）×278 mm（奥行き）、正味重量は18.5 kg。パッケージを含む総重量は19.5 kg。壁掛け設置用に設計されており、十分な換気ギャップが必要です。

2.VACON NXP 00186の納期または納期はどのくらいですか。

標準構成の場合、メーカーの標準納入サイクルは4～6週間です。現地の在庫を持つライセンスディストリビュータは、3～5営業日以内に出荷できます。私たちは北京众平科学技術の在庫から緊急需要を満たすために出荷しました。

3.NXP 00186-A 2 L 0 SSV-A 1 A 2000,000は現品がありますか。すぐに出荷できますか。

私たちは北京の众平科学技術でこのモデルの在庫を保留して、タイムリーに履行するために。グローバルメーカーの在庫水準の変動、現在の可用性を確認するには、お問い合わせください。

4.VACON NXP 00186にはどのような認証と承認がありますか。

ドライブにはCEフラグ、cULus認証、RCM承認があります。IEC/EN 61800-5-1のセキュリティ基準に準拠し、IEC/EN 61700-3のEMC送信と耐干渉性テストを受けています。ドライブ銘板への印刷を承認します。

5.NXP 00186-A 2 L 0 SSV-A 1 A 2000,000の価格はいくらですか。価格帯はいくらですか。

NXP 00186の価格帯は通常、構成や数量に応じて7500～12000ドルです。価格は為替レート、関税、工場調整によって変動する。現在の定価と運賃を含む正確な見積もりが必要な場合は、北京众平科技に直接連絡してください。

6.NXP 00186を購入するための支払条件は何ですか。

私たちは銀行電信為替（T/T）と主要クレジットカードを受け取ります。条件に合致する企業口座について、北京众平科技は信用承認後に30の純支払条件を提供した。非アカウント注文は30%の前払金を支払う必要があり、残高は出荷前に期限切れになります。

7.NXP 00186-A 2 L 0 SSV-A 1 A 200000をどのようにインストールするか、筐体の要件は何ですか。

ドライバは4つの固定点を使用して垂直面に取り付けられている。IP 21/NEMA 1型筐体環境が必要です。装置の上下には少なくとも100ミリの隙間が設けられ、各側には20ミリの隙間が設けられて十分な冷却ガス流が得られる。北京众平科学技術は注文ごとにインストールガイドと事前調整リストを提供している。

8.NXP 00186の保証期間と返品ポリシーは何ですか。

私たちは18ヶ月間の製造欠陥保証を提供します。24または36ヶ月間の延長保証オプションには追加料金が必要です。返品には事前承認が必要です。北京众平科技はRMAの要請を受けてから48時間以内に処理した。返品時にオリジナルパッケージを使用するように要求します。

9.NXP 00186にはどのようなスペアパーツとアフターサービスがありますか。

冷却ファンアセンブリ、制御キーボード、オプションカード、エンドボードをスペアとして用意しています。北京众平科技は24時間電話と電子メール技術サポートを提供している。また、オンサイトデバッグ、予防的メンテナンス、ドライブ修理サービスも提供しています。サービス契約の価格設定についてお問い合わせください。

10.NXP 00186を輸入する際に考慮する必要がある税関、関税、輸入関税

「米国統一関税表」コードは8504.40.6010であり、ECCNはEAR 99に分類される。国際貨物は「国際貿易用語解釈通則」CPT（運賃支払済み）に基づいて出荷され、買い手は納品時に関税、税関費及び適用される付加価値税を支払うべきである。北京众平科学技術はすべての輸出注文書に通関に必要な商業領収書と箱詰め伝票を提供する。

上述のNXP 00186に加えて、3 kWから200 kW（4.5 Aから208 A連続電流）の低過負荷定格電力と2.2 kWから160 kW（3.2 Aから170 A連続電流）の高過負荷定格電力を含むフレームサイズのフルシリーズ製品を提供しています。使用可能なモデルコードは次のとおりです。

NXP00046-A2L0SSV-a12000000，NXP00056-a2l0Sv-a120000000

NXP00076-A2L0SSV-a1a200000，NXP00106-a2l0Sv-A1A2000000

NXP00136-A2L0SSV-a12000000，NXP00186-a2l0Sv-a120000000

NXP00226-A2L0SSV-a12000000，NXP00276-a2l0Sv-a120000000

NXP00346-A2L0SSV-a1a200000，NXP00416-A2L0SSV-a1a200000

NXP00526-A2L0SSV-a1a200000，NXP00626-a2l10ssv-a200000

NXP00806-A2L0SSV-a1a200000，NXP01006-a2l10ssv-a200000

NXP01256-A2L0SSG-a12000000，NXP01446-a2l0s g-a120000000

NXP01706-A2L0SSG-a12000000，NXP02086-a2l0s g-a120000000
