VACON NXS 03855-A 2 L 0 SSB-A 1 A 2000,000センサレスベクトルコンバータ重工業用交流ドライバ385 A 380-500 V

VACON NXS 03855-A 2 L 0 SSB-A 1 A 20000は、重工業用交流ドライブとモータ速度コントローラです。380〜500 VACで定格電流は385 Aであり、クレーン、圧縮機、コンベアにおける誘導および永久磁石モータを駆動することができる。60秒以内に150%の過負荷を提供し、開閉ループベクトル制御をサポートします。

重工業用交流ドライブとは

重型工業交流ドライバは、三相交流モータを制御する際に高い始動トルク、持続的な過負荷能力、安定した熱管理が必要な応用のために設計された周波数変換ドライバである。これらのドライバは過負荷定格によって分類される。重型（HD）モードは通常、押出機、攪拌機、揚重装置などの定トルク機械用に設計された150%の公称電流を60秒以内に提供する。

VACON NXS 03855はVACON NXSシリーズの一部であり、信頼性の高いモータ制御、高調波抑制、柔軟なフィールドバス統合を必要とする過酷な工業環境に適している。正確な速度調整が必要なアプリケーションには、オープンループベクトル制御とクローズドループベクトル制御（オプションのエンコーダインタフェース付き）を提供します。

主な仕様

入力電圧範囲：380～500 VAC、3相、50/60 Hz

定格出力電流（重荷）：385 A

過負荷能力：60秒150%、2秒200%（メーカーデータ表より）

モータ定格電力（典型、400 V）：250 kW

出力周波数範囲：0～320ヘルツ

制御方式：V/f、開ループベクトル、閉ループベクトル（オプションコードボード付き）

速度制御精度（閉ループベクトル）：定格速度の±0.01%（エンコーダフィードバック付き）

トルク応答時間：amp ;lt ; 5 ms（ベクトルモード）

ハウジング保護レベル：IP 21（標準）、IP 54（オプションキット付き）

環境動作温度：-10°Cから+50°C（40°C以上降下）

相対湿度：5～95%結露しない

EMCコンプライアンス：EN 61800-3 C 3類（工業環境）

認証：CE、cULus、RCM

取り付け方法：キャビネットの取り付けまたはフランジの取り付け（オプション）

サイズ（標準IP 21、幅x高さx奥行き）：444 mm×1015 mm×356 mm（メーカー図面による近似値）

重量：100 kg（データシートによる近似値）

フィールドバス通信：プラグインパレットによるPROFIBUS DP、DeviceNet、CAnopen、Modbus RTU、Ethernet/IPのサポート

技術的な特長

150%が60秒間過負荷になり、モータのダウンタイムを必要とせずに、古いDCドライブを直接クロスワイヤで交換できます。この能力は、破砕機および遠心機において一般的な冷間始動高慣性負荷をサポートする。

集積直流チョークコイルはフル負荷時に全高調波電流歪（THDi）を40%以下に低減する。チョークドアはドライバハウジングに埋め込まれ、外部回線リアクトルが除去され、パネル空間の要求が減少した。

技師は聞くかもしれない：このドライバは長いケーブルの長さのモーターを操作することができますか？答えは間違いありません。Vaconモータ互換性ガイドラインによると、インバータは適応モータモデルとdU/dtフィルタリングを使用し、標準非遮蔽ケーブルを使用するモータケーブルの長さが300メートルに達することを許可しています。

自動エネルギー最適化アルゴリズムは軽負荷時のモータフラックスを低減し、可変トルクファンとポンプ応用において最大5%のエネルギーを追加的に節約することができる。

保形コーティング回路基板（製品コードのオプションA 2）は、IEC 60721-3-3 3 3 C 2の劣悪な化学環境に対する環境分類に適合する腐食性ガスと湿度の拡張保護を提供する。

アプリケーション

ブリッジクレーンと昇降機：エンコーダフィードバック付き閉ループベクトル制御を使用して、ゼロ速度で200%の始動トルクを提供する。アンチロッキング機能により、横移動時の負荷ロッキングが最小限に抑えられ、機械的応力が30%低減されます。

回転式圧縮機：PID制御により一定の気圧を維持し、定常状態精度は±0.5%である。内蔵エネルギー最適化器は、メカニカルアンローダの調整に比べて、消費電力を7〜10%削減することができる。

ベルトコンベア：ベルト張力を制限し、アイドルホイール軸受の寿命を延長するために、ソフトスタートと停止の順序を実現する。過負荷検出は、予期せぬトリップを引き起こすことなく材料を詰まらせることを防止することができる。

工業用ミキサーと押出機：高粘度材料のバッチ起動中に150%のトルクを60秒間処理することができる。周波数ホッピング機能は、機械的共振点を迂回してトランスミッションを保護する。

遠心分離機と分離器：配置可能なスロープ時間内に高慣性ドラムを加速する。直流噴射ブレーキは、中間アンロード用途のための外部制動抵抗器を必要とせずに回転エネルギーを散逸することができる。

選択ガイド

重型定トルク機械を運転する三相380-500 VAC給電ネットワークに適し、モータ軸の電力は250 kW（400 V）に達する。

これは、頻繁に起動、反転、または衝撃荷重のために150%の電流残量が必要な場合には正しい選択であり、圧延ラインや採鉱コンベアでよく見られる。

強制換気のあるキャビネットの設置に適しています。IP 21レベルは、フィルタ冷却空気を備えた制御キャビネット内にドライブを設置することを要求している。

690 VAC給電システムにはお勧めしません。同じNXSシリーズで6パルス690 Vバリアントを選択するか、690 V重用途でNXPドライバフレームワークを使用します。

160 kW以下の単相入力電力やモータ負荷には適さず、NXLまたはNXCシリーズの比較的低電流ドライバはより良い性価比を提供することができる。

出力フィルタを追加しない限り、長さが300メートルを超える非遮蔽モータケーブルとの併用は避けてください。ケーブル容量のオーバーホールはベクトル制御性能を低下させ、過電流故障を引き起こす。

よく質問する

1.VACON NXS 03855-A 2 L 0 SSB-A 1 A 200000の重量とサイズはいくらですか。

標準IP 21装置の寸法は幅約444ミリ、高さ1015ミリ、奥行き356ミリ、重量約100キロである。北京众平科技は見積要求に基づいて正確な寸法図と出荷重量を提供する。

2.VACON NXS 03855の価格はいくらですか。価格帯はいくらですか。

VACON NXS 03855-A 2 L 0 SSB-A 1 A 200,000の価格は、インストールオプション、数量、地域分布に応じて、通常12,000～18,000ドルです。価格は為替レート、関税、工場調整によって変動する。正確なオファーが必要な場合は、北京众平科技に直接連絡してください。

3.VACON NXS 03855の納期または納期はどのくらいですか。

私たちは北京众平科技にVACON NXS 03855の安全在庫を持っており、標準配置は3 ~ 5営業日以内に出荷することができる。非ストックオプションコードの工場納期はVACON生産後6〜8週間である。

4.VACON NXS 03855-A 2 L 0 SSB-A 1 A 200000現物はありますか。

はい、北京众平科技は私たちの上海倉庫にこのハードディスクを在庫しています。現在の在庫可用性は発注によって確認され、14:00 CSTまでに受け取った注文に当日出荷を提供します。

5.VACON NXS 03855を購入するには、どのような支払条件を受け入れますか。

私たちは電信為替を受け入れ、即時信用状と主要貿易プラットフォームを取り消すことはできません。条件に合致する企業のバイヤーに対して、北京众平科学技術は30の条項を提供しているが、信用評価を経なければならない。

6.重工業用交流ドライブには通常どのような筐体保護が必要ですか。

標準的な大型ドライブは、キャビネットの設置時にIP 21/IP 20保護レベルを備えている。マルチダスト環境または湿気環境の場合、IP 54アップグレードキットは、シールハウジングとケーブルカバープレートを含む。頻繁にクリーニングするドライブには、外部NEMA 4 Xクラスのキャビネットが必要です。

7.大型と通常の負荷ACドライブの定格値の違いは何ですか。

重型（HD）定格値は150%過負荷60秒を規定し、一定トルク負荷に適している。正常負荷（ND）は60秒間に110〜120%の過負荷を規定し、遠心ファンやポンプなどの可変トルク負荷に適している。設定メニューにモータ定格電流を配置することで、同じ駆動フレームを任意の負荷に割り当てることができます。

8.圧縮機またはクレーン応用のためにモータ速度制御装置の寸法を決定する方法

定格HD電流がモータ銘板の全負荷電流以上のドライバを選択します。高度降下係数：1000メートル以上では、100メートルごとに出力電流が1%低下します。モータが90%以上の負荷で連続して動作する場合は、常にサービス係数を適用してください。

9.NXS 03855などのVaconドライブの保証期間はどのくらいですか。

欠陥を製造するために、出荷日から2年間の保証を提供します。北京众平科学技術は5年間の延長保証計画を提供し、年度予防性維持検査を含む。

10.国際輸送のための産業用交流ドライブの通関と輸入書類の要件は何ですか。

すべての国際貨物輸送には、商業インボイス、梱包伝票、原産地証明書が含まれています。この設備カテゴリの米国統一関税表コードは8504.40.4020である。我々は国際貿易用語解釈通則CPTに基づいて出荷し、輸入関税と付加価値税は買い手が担当し、目的港で支払う。

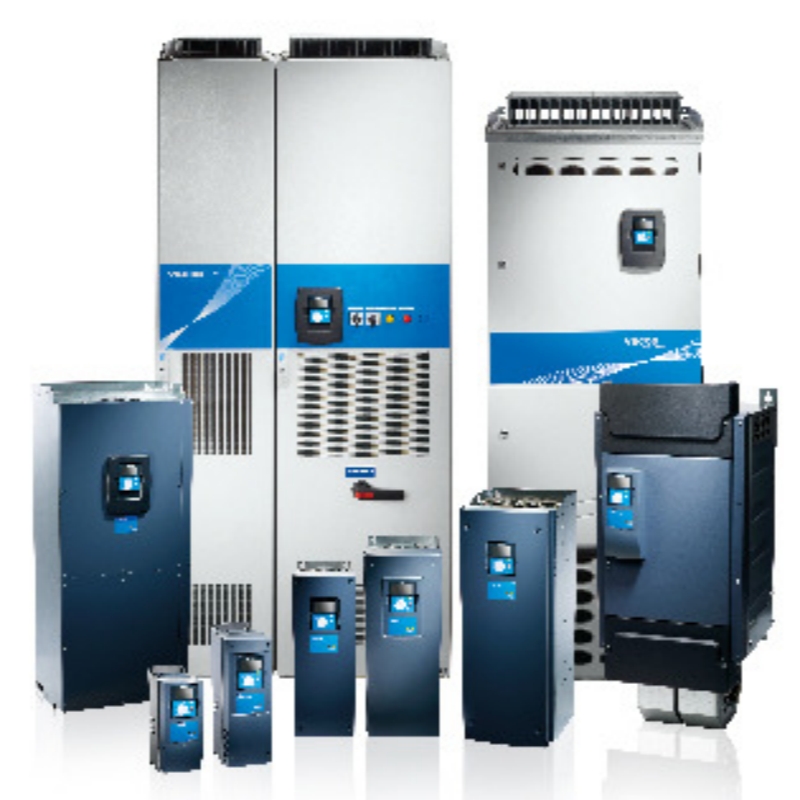

上記のNXS 03855に加えて、広範囲にわたって電力を供給する完全なVacon NXS重工業用交流ドライブシリーズを提供しています。リストされたすべてのモデルは、次のパフォーマンスの範囲内で実行されます。

軽過負荷電力：200-400 kW

軽過負荷持続電流：385-730 A

重過負荷電力：160～355 kW

重過負荷持続電流：300-650 A

北京众平科学技術が提供するモデルは次のとおりです。

NXS03855-A2L0SSB-a1a200000

NXS04605-a210ssb-a1200000

NXS05205-a210ssb-a1200000

NXS05905-2l0ssb-a12000000

NXS06505-a210ssb-a1200000

NXS07305-a210ssb-a1200000
