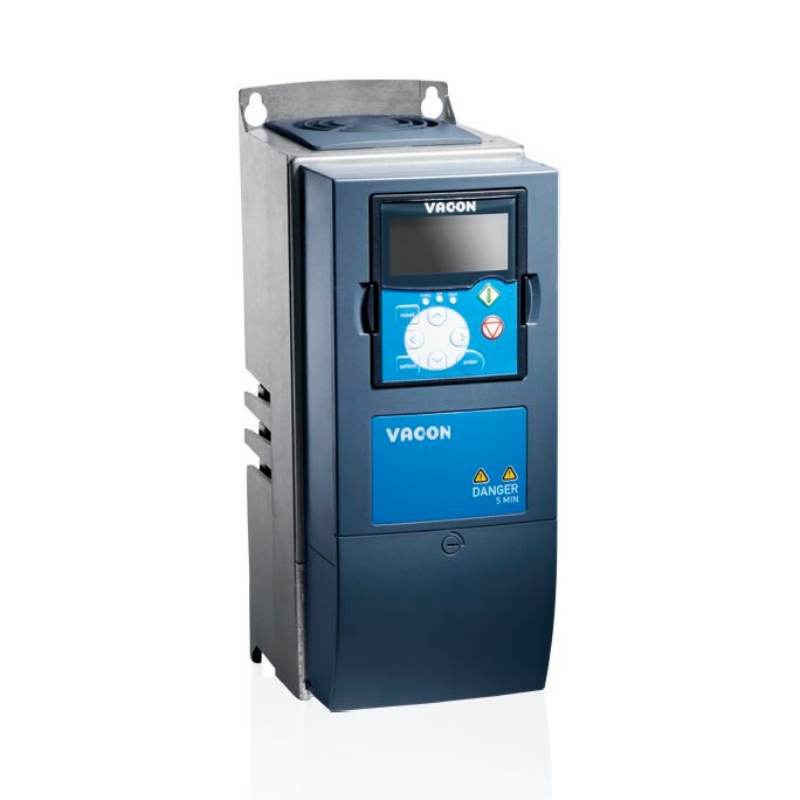

VACON NXS 00125三相交流汎用インバータ12 A 5.5 kWセンサベクトルなし、大トルク交流ドライバに適用

VACON NXS 00125-A 5 H 1 SV-A 1 A 200000はVACON NXSシリーズにおける5.5 kW汎用インバータであり、動作電圧は380-500 VAC、筐体防護レベルはIP 54/NEMA 12である。この高トルク交流ドライバは200%の始動トルクを提供し、ブレーキチョッパを統合することができる。ポンプ、ファン、コンベア、ミキサーを英数字パネルで制御し、IEC 61800-3 EMC規格に準拠しています。

汎用VFDとは？

汎用周波数変換ドライバ（VFD）は、固定周波数の交流入力電力を可変周波数、可変電圧の出力に変換し、三相交流誘導モータの速度とトルクを調整する電子モータコントローラである。モータ速度を実際の負荷要件に合わせることにより、これらのドライバは可変トルク応用において20%〜50%の省エネを実現した。

汎用インバータはポンプ、ファン、コンベア、圧縮機、ミキサーをサポートしています。通常、可変トルク負荷の低過負荷（110%、10分に1分）と一定トルク機械の高過負荷（150%、10分に1分）の2重過負荷定格を提供します。このクラスの高トルク交流ドライバは、分離および低速運転中に150%〜200%の定格トルクをさらに維持することができ、重機始動条件下でドライバサイズを拡大する必要がなくなる。

NXS 00125-A 5 H 1 SV-A 1 A 2000,000はVACON NXS製品シリーズのメンバーであり、そのパワー範囲は0.75 kWから560 kW、電圧範囲は208 Vから690 Vである。この設備は5.5 kWのパワーを提供し、定格出力電流は12 aであり、統合ブレーキチョッパ、IP 54/NEMA 12保護と適形コーティング板を備え、劣悪な環境に適している。

主な仕様

ブランド：デンフォス/VACON

型番：NXS 00125-A 5 H 1 SV-A 1 A 2000000

製品シリーズ：VACON NXS

定格電力（低過負荷）：5.5 kW

定格出力電流：12 A

入力電圧範囲：380〜500 VAC、3相

入力周波数：45～66ヘルツ

出力周波数範囲：0～320ヘルツ

過負荷能力：低過負荷110%（1 min/10 min）、高過負荷150%（1分/10分）

起動トルク：200%（高過負荷）

スイッチング周波数：1～16 kHz（デフォルト10 kHz）

制御方式：周波数変換U/f、オープンループセンサレスベクトル制御

周波数分解能：0.01 Hz

ブレーキチョッパー：統合

筐体レベル：IP 54/NEMA 12

電磁互換性送信レベル：H、IEC 61800-3規格に適合

標準I/O（スロットA）：6 x DI、1 x DO、2 x AI、1 x AO、＋10 V参照、＋24 V補助。

リレー出力（スロットB）：リレー2個（NO/NC）

オプションのフィールドバスモジュール：RS-485、Modbus/TCP、PROFIBUS DP、DeviceNet、CAnopen

周囲温度範囲：-10～50°C

保管温度範囲：-40から70°C

湿度：0～95%相対湿度（結露しないこと）

標高（満載）：1000メートル、降下なし

冷却方式：標準空冷

高調波抑制：直流チョークコイル内蔵の6パルス

回路基板保護回路基板保護：塗装（保形コーティング）

インストール方法：壁掛けまたはパネルのインストール

サイズ（幅x高さx奥行き）：128 x 292 x 190 mm

正味重量：5キロ

認証：CE、UL、cUL、RCM、EAC、KC、ウクライナ

ファームウェア言語パック：英国、ロシア、中国、その他

デフォルトモータ周波数：50 Hz

保証期間：12～18ヶ月（メーカー標準）

技術的な特長

200%の始動トルクは、過大ではなく直接負荷始動を可能にする。高過負荷モードでは、ドライバは20秒ごとに200%の定格モータトルクを2秒提供し、ミキサー、遠心機、破砕機などの高慣性負荷を満たすのに十分である。これにより、分離トルク要件を満たすためにより大きなVFDのみを選択する必要がなくなります。

統合ブレーキチョッパにより、外部ハードウェアとパネルの占有量を減らすことができます。ブレーキチョッパは内蔵されているため、回生エネルギー散逸のために外部ブレーキ抵抗器を1つだけ必要とします。パネルメーカーは、筐体のスペースと電源アセンブリを節約するために、個別のブレーキユニットを取り付けないようにしています。

IP 54/NEMA 12シェルは、マルチダストまたは湿気領域で床に直接取り付けることができる。シールハウジングは、限られたほこりの侵入や水の飛散を防止し、加工エリアに保護キャビネットを追加設置する必要がなくなります。NXS 00125はどのような筐体保護を提供していますか。IP 54とNEMA 12の基準を満たし、クリーン制御室外への設置に適しています。

保形コーティング回路基板は腐食性環境における信頼性を高めた。塗装されたPCBは水分、化学蒸気、空気中の汚染物に抵抗でき、漏電障害を低減することができる。これは廃水、食品加工、化学工場の使用寿命を延長した。

センサベクトル制御なしでエンコーダなしで±0.5%の速度調整が可能。開ループベクトルモードは負荷変化時に速度を定格回転数の0.5%以内に保持し、外部エンコーダフィードバックのコストと取り付けの複雑さを解消した。

モジュラー型I/Oおよびフィールドバス拡張は、プラントネットワークに適しています。アプライアンスには5つのオプションスロットがあります。標準A-基本構成は、6つのデジタル入力、2つのアナログ入力、1つのアナログ出力、1つのデジタル出力を提供します。PROFIBUS DP、Modbus/TCP、CAnopen用のフィールドバスカードは専用スロットに設置され、工場全体の制御システムと統合されている。

アプリケーション

給排水施設におけるポンプ制御：遠心ポンプ速度と流量需要をマッチングさせる。ベクトル制御により5%から150%の基本速度で運転することで、圧力設定点の精度を維持し、低下した流速で30%から50%のエネルギーを削減することができる。

暖房空調システムにおけるファンと送風機の調節：温度、圧力、COに応じてファン速度を調節する₂信号。0〜320 Hzの出力範囲は高速送風機をサポートし、IP 54筐体は機械室の設置を可能にし、追加の保護を必要としない。

資材搬送中のコンベヤ駆動：スムーズな加速と減速、スロープ時間は0.1～3000秒で調整できます。200%の始動トルクは負荷ベルト上の静摩擦を克服し、より大きなモータやドライバを必要としない。

食品と化学加工におけるミキサーとミキサー：粘性製品の混合に200%の過負荷トルクを提供する。内蔵ブレーキチョッパは外部抵抗器と結合して、迅速に攪拌パドルを停止してバッチ変換を行い、バッチ間循環時間を短縮することができる。

工業用圧縮機制御：内部PID調整により一定の吐出圧力を維持する。0.01 Hzの周波数分解能により、スクロール圧縮機とスクリュー圧縮機の正確なモータ速度の微調整を実現することができる。

リフトアップと垂直リフト：ブレーキチョッパと磁束ブレーキ機能を統合して点検荷重を管理することにより、外部抵抗器を必要とせずに最大30%のブレーキトルクを提供することができる。

また、北京众平科学技術は、小馬力から高馬力までのアプリケーションの電力要件を満たすために、VACON NXSドライブの全シリーズを提供しています。本文で紹介したNXS 00125-A 5 H 1 SV-A 1 A 2000000のほか、NXS 00035-A 5 H 1 SSV-A 1 A 2000000、NXS 00045-A 5 H 11 SSV-A 1 A 200000、NXS 00055-A 5 H 1 SSIV-A 1 A 200000、NXS 00075-A 5 H 1 SASV-A 1 A 2000000、NXS 00095-A 5 H 1 SSAV-A 1 A 2000000、NXS 00125-A 5 H 1 SV-A 1 A 2000000、NXS 00165-A 5 H 1 SSEV-A 5 1 A 20000000、NXSO 0225-A 5 H 1 SSOV-A 1 A 2000000000、NXS 00315-A 5 H 1 SSLS-A 1 A 20000000、NXS 0 0385-A 5 H 1 SV-A 1 A 200000、NXS 00455-A 5 H 1 SSV-A 1 A 200000、NXS 00615-A 5 H 1 SV-A 20000、NXS 00725-A 5 H 0 SSV-A 1 A 200000、NXS 00875-A 5 H 0 SSV-A 1 A 100000、NXS 01055-A 5 H 0 SSV-21 A 200000、ウンジS 01405-A 5 H 0 SSOV-A 1 A 200000、NXS 01685-A 5 H 0 SS 1 V-A 1 A 200000、NXS 02055-A 5 H 0 SSL-A 1 A 200000、NXS 02615-A 5 H 50 SSG-A 1 A 200000、NXS 03005-A 5 H 0 SS-A 1 A 200000。このラインナップでは、パラメータ範囲は1.1から160キロワット低。過負荷仕事率、3.3から300 A低過負荷電流、0.75から132 kW高過負荷電力、2.2から245 A高過負荷電流、FR 4からFR 9フレームサイズ、128 x 292 x 190 mm〜480 x 1150 x 362 mmサイズ、重量5〜146 kg。価格設定の範囲は約960～1240ドルですが、実際のコストは為替レート、関税、工場調整によって変動します。北京の众平科技に直接連絡して最新の見積もりを入手してください。

選択ガイド

適用可能なアプリケーション：

可変トルク制御と110%低過負荷定格が5.5 kW以下の連続動作サイクルに適合するポンプとファン

200%始動トルクと動的制動能力を必要とするコンベア、ミキサ、クレーン

マルチダスト環境または湿気環境での設置、IP 54/NEMA 12筐体の直接設置を可能にし、追加のキャビネットを必要としない

既存のVACON NXSシステムを改造し、拡張し、形式、配合と機能の互換性を維持する

使用することは推奨されません：

単相電源。このインバータは三相380−500 VAC入力を必要とする。単相入力アプリケーションでは、定格単相電源と適切な電圧のドライバを選択します。

IP 66またはNEMA 4 Xの高圧洗浄または浸漬領域が必要である。これらの条件下で、より高い入口防護レベルを有するステンレス製密閉ドライバを選択した。

50°C環境温度以上で連続運転し、降下額は必要ありません。環境温度が50°Cを超えると、1°Cごとに出力電流が2.5%低下するか、より高出力のモデルに切り替えられます。

よく質問する

NXS 00125-A 5 H 1 SV-A 1 A 200000のサイズと重量はいくらですか。

このドライブは幅128 mm、高さ292 mm、奥行き190 mm、純重量5 kg。パッケージを含む総輸送重量は6 kg。

2.このインバータの納期はどのくらいですか。

標準納期は4～6週間です。オプションのフィールドバスモジュールを搭載したデバイスは、最大8週間かかる場合があります。スケジュールを迅速化するために、地域共通のVACON NXS構成の在庫を保持しています。

3.この高トルク交流ドライブは現品がありますが、すぐに出荷できますか。

在庫の可用性は構成によって異なります。見積もり時に現在の在庫を確認し、1営業日以内に確認出荷日を提供します。

4.NXS 00125-A 5 H 1 SV-A 1 A 2000000はどのような認証を持っていますか。

この装置はCE、UL、cUL、RCM、EAC、KCとウクライナの承認を得て、低圧、電磁互換性と安全面の適用命令に合致している。

5.NXS 00125-A 5 H 1 SV-A 1 A 200000の価格はいくらですか。

NXS 00125-A 5 H 1 SV-A 1 A 2000,000の価格は通常、構成と数量に応じて1800～2800ドルです。価格は為替レート、関税、工場調整によって変動する。現在の定価と運賃の正確な見積もりについては、北京众平科技に直接連絡してください。

6.どのような支払条件を受け入れて周波数変換ドライブを購入しますか。

私たちは銀行電信為替（T/T）と取消不能信用状（L/C）を受け取ります。良好な信用記録を持つ合格企業口座に対して、北京众平科技は信用承認後に30の支払期限を提供した。

7.NXS 00125-A 5 H 1 SV-A 1 A 200000をインストールする方法、選択できるインストールオプションは何ですか？

ドライバは、4つの固定点を使用して壁またはパネルに取り付けられます。設置には標準的な電気機器以外の特殊な工具は必要ありません。上と下の隙間は100ミリ、側面の隙間は20ミリで、十分な冷却気流を確保しています。

8.このHDDの保証期間と返品ポリシーは何ですか。

出荷日から12～18ヶ月間の標準メーカー保証を提供しています。返品には事前に承認が必要であり、補充条項の制約を受けています。北京众平科技はRMA要求を処理し、48時間以内に返品出荷書類を提供する。

9.NXS 00125-A 5 H 1 SV-A 1 A 2000000は生産停止になっていますか、または私はまだ注文できますか。

VACON NXSファミリーは依然として活発で、操業停止の通知はない。このモデルは、スペアパーツ、テクニカルドキュメント、およびVACONと認定ディストリビュータによるファームウェアアップデートを完全にサポートしています。

10.この汎用インバータを輸入する場合、どの税関と輸入関税の考慮要素が適用されますか。

周波数変換ドライブは通常、「米国統一関税表」8504.40に基づいて分類される。貨物は「国際貿易用語解釈通則」CPTまたは双方の約定に基づいて出荷される。輸入関税、関税及び適用される付加価値税又は商品及びサービス税は買い手が目的地で支払う。北京众平科技はすべての輸出注文書に商業領収書、箱詰め伝票、原産地証明書を提供している。
