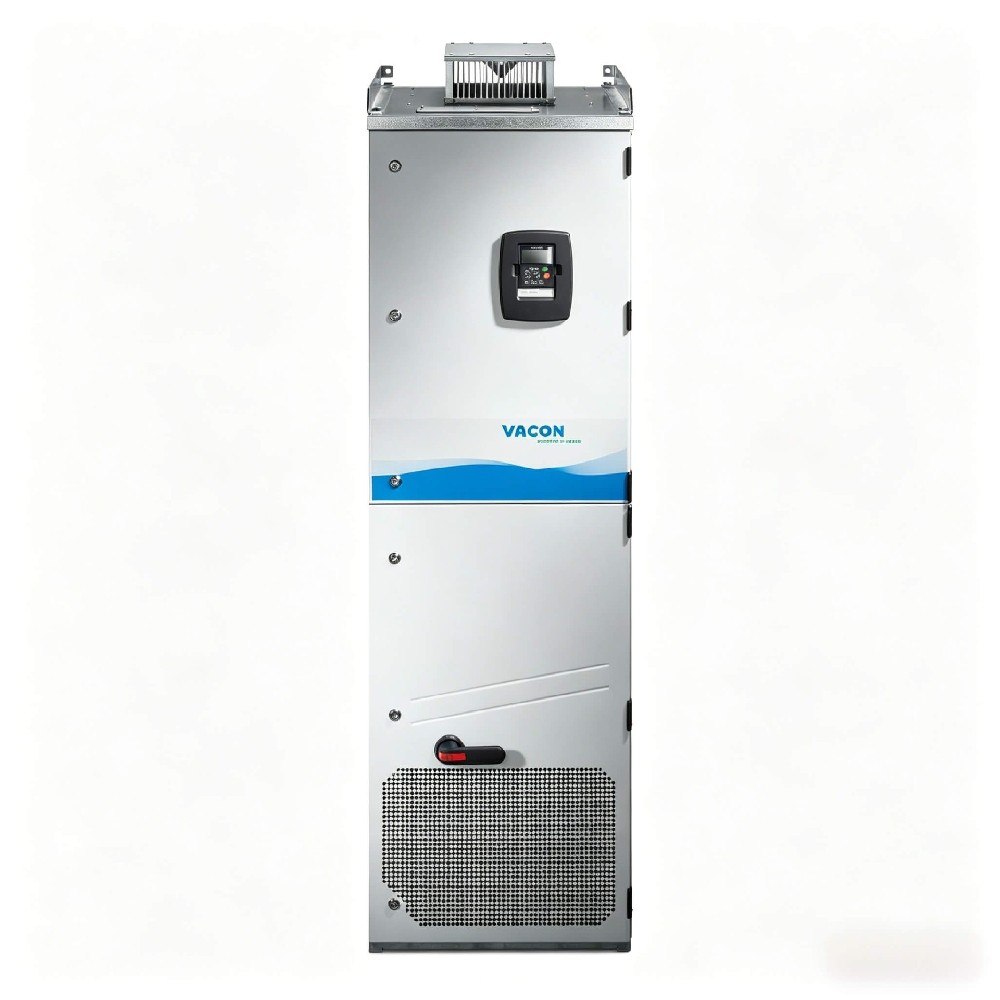

VACON NXP 04605-A 5 L 0 SSB-A 1 A 200000 AC 6パルス周波数変換ドライバ460 A 380-500 V液冷インバータ、ブレーキチョッパ付き

VACON NXP 04605-A 5 L 0 SSB-A 1 A 200000は高性能、密閉式液冷VFD（周波数変換ドライバ）であり、重工業用モータの制御のために設計されている。この液冷VFDは、マルチドライブシステムにおける回生エネルギーを管理するために制動チョッパインバータとして構成することができる、エンジプロゼネラル直流バスアーキテクチャに基づいている。海洋、海上、採鉱、その他の過酷な環境のために設計されており、380～500 VACの電源範囲で460 Aの電流で動作しています。

ブレーキチョッパインバータ付き液冷インバータとは？

液冷VFDは、循環冷却剤を用いて電力電子機器の熱を消散させ、大気流システムへの需要を解消する交流ドライバである。これにより、コンパクトで完全に密閉されたドライブ設計は、最も汚れていて、最も熱くて、最も腐食性のある工業環境に適しており、これらの環境では、空冷ドライブが故障したり、大量のエアコンが必要になったりすることがあります。ブレーキチョッパインバータは、一般的な直流母線駆動システムのための特殊な電力変換器ユニットである。それは、余分な回生エネルギーをブレーキモータから外部抵抗器群に切り替えることで直流母線電圧を調整し、そこで安全に熱の形で消散することができる。VACON NXP 04605は制動チョッパインバータ（NXB）、独立インバータ（NXI）または組合せユニットとして構成でき、海事や金属などの要求が厳しい業界のマルチドライブシステムに集中エネルギー管理を提供する。

主な仕様

製品タイプ：液冷一般直流バスドライバ（インバータまたはブレーキチョッパとして構成可能）

型番コード：NXP 04605-A 5 L 0 SSB-A 1 A 200000（メーカー製品コンフィギュレータによる）

互換システムタイプ：NXI（インバータ）、NXB（ブレーキチョッパ）

電源電圧範囲：380-500 VAC（-10%…+10%）、465-800 V直流（-0%…+0%）

定格電流（I _ H）：460 A（重症）

最大短絡電流定格値：amp ;lt；100 kA

出力電圧（U _ out）：0〜U _ in

出力周波数：0-320 Hz（標準）、最大7200 Hz（特殊なソフトウェアを使用）

直流母線容量（500 V級）：32400μF

スイッチング周波数（デフォルト）：3.6 kHz（この値より高い場合は値を下げる必要があります）

ハウジング保護レベル：IP 54/NEMA 12

制御方式：周波数（U/f）、開ループベクトル、閉ループベクトル

冷却方法：液体（外部冷却パネルと熱交換器が必要）

EMCコンプライアンス：IEC 61800-3、標準環境

機能安全適用性：オプションにより安全トルクオフ（STO）と安全停止1（SS 1）を構成可能

重要な資格認定& ;認証：CE、cULus、海洋分類能力が利用可能（型番コード別）

技術的な特長

真の閉ループプロセス制御は恩智浦プラットフォームを通じて実現された。このドライバは0-320 Hz標準出力範囲の誘導と永久磁石モータタイプをサポートし、ゼロ速度で高破壊トルクを提供し、絶えず変化する負荷条件下で正確な動的速度調節を提供することにより、機械生産性を最大限に向上させた。通常の直流母線システムにおけるブレーキチョッパインバータとしての柔軟性は顕著な利点である。エンジニアたちが提案した長尾の質問「ブレーキチョッパはどのようにして過電圧トリップを防止するのか」には、直流リンクを正確に監視し、外部抵抗器をパルスすることで余分なエネルギーを消費し、接続されたドライバが大幅に減速している間に電圧を安定させることができる。

液冷設計によりパネルの敷地面積が大幅に減少した。気流依存性と大型放熱器を排除することにより、典型的な1.5メガワットVACON NXPモータドライバシリーズは800 mm幅のキャビネット内に設置でき、空冷代替品に比べて、最大70%の敷地面積を節約できる。この密集したパッケージはまた先進的な高調波抑制を実現し、基礎6パルスユニットは集積チョークコイルを利用した。より低い全高調波歪（THD）を必要とするシステムでは、最大CH 74フレームサイズに対して、ドライバを12パルスまたは18パルス単位として指定することができ、上流フィルタの需要を減らすことができる。

製造業者のデータによると、液体冷媒回路は捕捉し、95%を超える総エネルギー損失を遠隔液体−液体または液体−ガス熱交換器に輸送する。このような熱管理戦略により、NXP 04605は40°Cまでの冷却液温度を低下させることなく100%の定格電流を提供することができ、部品の信頼性を維持し、環境空気中に放出される熱損失が5%未満であるため、大型電気室空調への需要を解消し、ほぼ静音の運転を確保することができる。

アプリケーション

船舶用推進と推進器：IP 54ハウジングと液体冷却はそれをキャビンに適用させ、主に推進モーターと側推進器に正確な速度制御と過負荷能力を提供し、船舶の機動性と動的位置決めを高める。

海上プラットフォームウインチとクレーン：そのブレーキチョッパ機能は負荷低下または動的制動中に回生エネルギーを管理し、外部抵抗器中の余分な電力を消費し、発電機が電力を供給する島ネットワーク上の直流母線の過電圧トリップを防止する。

金属圧延機加工ライン：普通直流母線インバータとして配置され、鋼アルミニウム加工ライン中のローラーモータと巻取機に電力を供給する。閉ループベクトル制御のサブミリ秒トルク応答はテープ張力偏差を最大限に減少させ、廃棄物を防止し、製品の一致性を高めた。

採鉱コンベアと破砕機：全閉鎖、防塵IP 54設計は導電性煤塵と鉱物粒子から内部電子機器を保護することができる。このドライバはベルトコンベアに高始動トルクを提供し、下り坂コンベアに制御制動を提供する。

発電と試験台：測定タービンまたはエンジンで発生した電力を吸収し、共通直流母線にフィードバックしたり、抵抗器で散逸したりする双方向インバータまたはブレーキチョッパとして使用し、高電力試験ユニットの応用におけるエネルギー回収を実現する。

選択ガイド

このドライブは、敷地面積が限られ、空調コストを最小限に抑えなければならない新しい施設、例えば海上プラットフォームや現代のコンテナ船に適しています。

このドライバはマルチモータ、共通直流バスラインに適しており、その中で集中エネルギー共有と回生ブレーキ管理は全体のシステム効率を高めている。

このドライブは、標準的なACライン電源は1つのモータにのみ電力を供給し、直流バスシステムがないため、シングルモータの独立した使用には適していません。このようなアプリケーションでは、標準VACON NXP密閉型空冷または液冷スタンドアロンドライブを選択します。

このドライバは、設置環境に適合していないため、清潔で制御された冷却剤供給回路を提供することができません。この装置には、指定された温度、圧力、および冷却剤の品質を有する外部液体冷却源が必要であり、空冷ソリューションでは発生しないシステムの複雑さを増加させる。

ここで詳しく紹介したNXP 04605のほかに、同じ液冷NXP汎用直流母線シリーズからの他の工場配置モデルを提供し、その範囲は200 kWから250 kWの低過負荷電力、385 aから520 aの低過負荷連続電流、160 kWから250 kWの高過負荷電力、300 aから460 aの高過負荷連続電流をカバーしている。完全な選択は以下を含む：

NXP03855-5l0ssb-a12000000

NXP04605-5l0ssb-a12000000

NXP05205-5l0ssb-a12000000

よく質問する

NXP 04605-A 5 L 0 SSB-A 1 A 200000のサイズと重量はいくらですか。

この装置は10号機械フレームを使用して供給され、純重量は340キロ、総出荷重量は341キロである。詳細な機械図面と正確な高さx幅x深さ寸法については、物理ハウジングは母線と配線配置オプションによって異なるため、北京众平科学技術の技術サポートチームに連絡してください。

2.VACON NXP 04605液冷ドライブの納期または納期はどのくらいですか。

この注文ごとに構成されたドライブの標準搬送期間は、工場の注文の検収後8～14週間です。私たちはメーカーの世界的な工場へのロードの可視性を維持し、注文後72時間以内に確認された出荷日を提供します。

3.NXP 04605は在庫がありますか。典型的な在庫レベルはいくらですか。

高度に構成可能なエンジニアリングドライブとして、NXP 04605は完成品在庫として使用されません。これは、メーカーの生産施設で特定の型番コードに基づいて組み立てられ、テストされます。緊急のプロジェクト需要に対して、北京众平科技は工場販売部門と協調し、長周期部品の一括出荷を加速することができる。

4.ブレーキチョッパインバータと回生フロントユニットの違いは？

ブレーキチョッパインバータ（NXB）は余分なブレーキエネルギーを外部抵抗器群中の熱として消散させ、頻繁ではないか低電力ブレーキの応用にコスト効果を持たせる。回生フロントエンドユニット（NXA）はエネルギーを同期して電力供給ネットワークに戻し、連続大制動プロセスのためにより高いエネルギー効率を実現する。デルは、最適なエネルギー管理戦略を選択するためのTCOの計算を支援します。

5.NXP 04605はどんな種類の冷却液と外部冷却システムが必要ですか？

ドライバの液冷板は、洗浄、濾過された冷却液外部回路を必要とし、通常は腐食抑制剤を含む軟化水または水−エチレングリコール混合物であり、凍結防止に使用される。お客様はポンプバール、液体ガス熱交換器または工場冷却水の供給を提供しなければなりません。北京众平科学技術は、冷却回路の設計と放熱計算を含む完全なシステム工学範囲を提供し、現場の準備が整っていることを確保する。

6.NXP 04605と同様のVACON NXPドライブの購入にはどのような支払条件がありますか。

小さい部品の注文については、銀行電信為替（T/T）と主要クレジットカードを受け取ります。このような高価値のエンジニアリングドライブに対して、北京众平科学技術は合格信用状況を持つ企業のバイヤーに対して即時信用状（L/C）と30%前払金T/Tを提供し、そのうち70%は出荷前に支払う。

7.NXP 04605-A 5 L 0 SSB-A 1 A 2000,000の保証期間と返品ポリシーは何ですか。

私たちはすべてのVACON NXPドライブに2年間の保証を提供し、デバッグの日からまたは出荷の日から18ヶ月以内に有効になります。先着順です。3年間の延長保証を要求することができます。これは仕様に基づいて構築された構成製品なので、返品は標準ではありません。しかし、北京众平科技は授権販売業者の補充請求に対して事件ごとに審査を行った。

8.NXP 04605液冷インバータの価格はいくらですか？価格帯はいくらですか。

この電源レベルのVACON NXPの構成ドライブの価格は、選択した制御ハードウェア、セキュリティオプション、ファームウェアライセンスに応じて、通常45,000～80,000ドルです。価格は通貨相場、世界の半導体市場の状況、工場のコスト調整によって変動している。フルモデルコードの正確な見積もりを反映する必要がある場合は、北京众平科技に直接連絡してください。

9.NXP 04605のスペアの可用性と推奨スペアとは？

ダッシュボード、I/Oボード、光ファイバインタフェースグループ、電源モジュールファンなどの重要なスペアを在庫しており、すぐに出荷できるようにしています。重要なプロセスのために、制御電子機器セットと予備冷却板アセンブリを保持することを提案します。お客様のBOMと運用時間目標に基づいて完全な推奨スペアリストをカスタマイズするために、北京众平科学技術はライフサイクル分析を提供します。

10.NXP 04605を輸入する場合、関税、税関、輸入関税の考慮要素をどのように処理しますか。

この静的コンバータの米国統一関税テーブルコードは8504.40.40.11で、ECCNはEAR 99に分類されます。国際貨物は、国際貿易用語説明規則CPT（運賃支払済）に基づいて指定された港または空港に送信されます。すべての関税、仲介料、目的地の国家付加価値税/税金は買い手が責任を負う。北京众平科技はすべての輸出注文書に完全な商業領収書、箱詰め伝票、原産地証明書を含み、目的地でスムーズに通関することができます。
