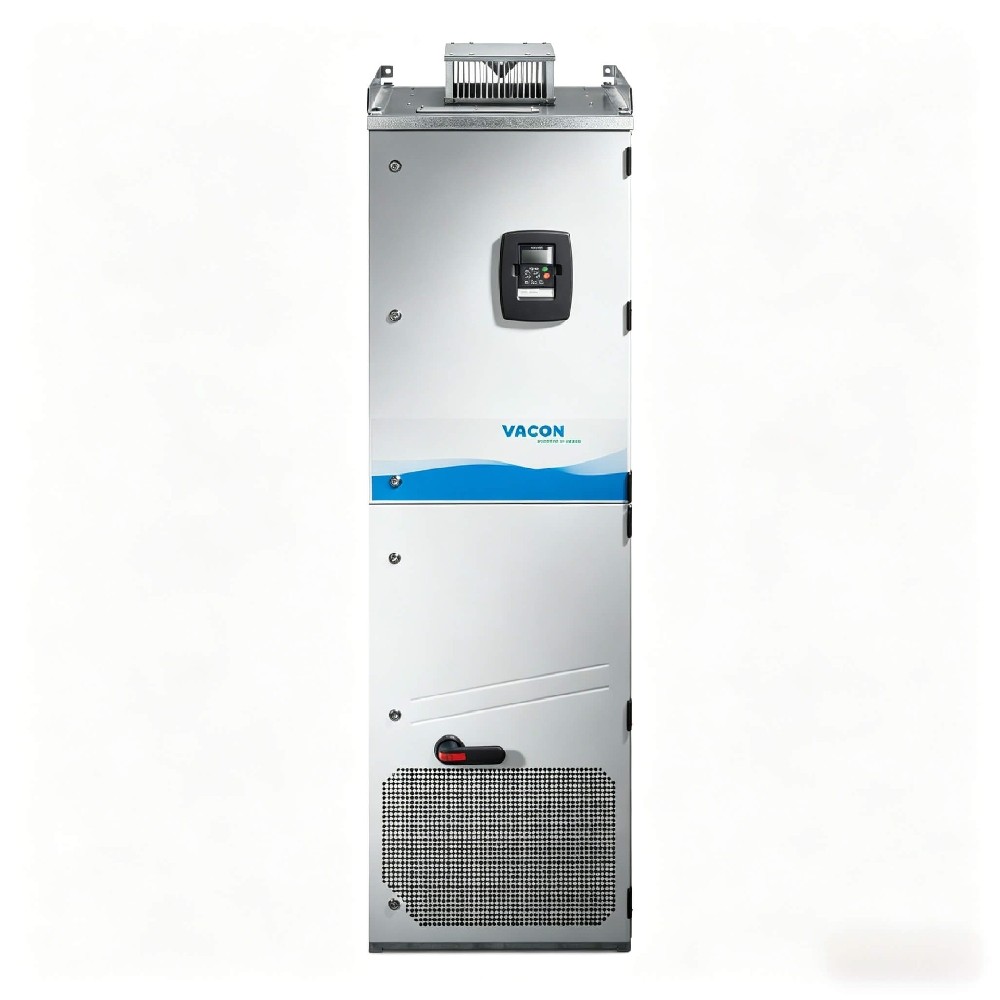

VACON NXP 04166-A 2 L 0 SSB-A 1 A 2000,000ブレーキチョッパユニット416 A 525-690 VAC重型交流伝動三相モータ調速機

VACON NXP 04166-A 2 L 0 SSB-A 1 A 20000は恩智浦汎用直流母線シリーズにおける高性能インバータユニットである。このようなブレーキチョッパユニットに対応するインバータは重機クレーン、製鉄所巻取機、船舶推進ドライバ、製紙機巻取機に適している。

一般的な直流母線インバータユニットとは？

一般的な直流母線インバータユニットは、共有直流リンクから固定直流電圧を受信し、それを周波数変換、電圧変換の交流出力に変換して、三相モータの速度とトルクを制御する電力変換モジュールである。1つのハウジング内に独自の整流器、直流リンク、インバータを含む独立した交流ドライバと異なり、通常の直流母線インバータはインバータ段のみを含み、複数のドライバが共有する集中型整流器またはアクティブフロントエンド（AFE）ユニットから電力を取得します。

VACON NXPシリーズは汎用直流バスプラットフォーム上に4種類のシステム駆動配置を提供する：アクティブフロントエンド（NXA）、非再生フロントエンド（NXN）、ブレーキチョッパユニット（NXB）とインバータ（NXI）。NXP 04166-A 2 L 0 SSB-A 1 A 2000,000は恩智浦製品シリーズ（モデル名1-3位のコード「NXP」）に属し、VACONモデル名コードに基づいてインバータユニットとして使用され、380-500 V電源電圧、416 A定格電流、IP 00筐体、英数字制御パネルが配置され、IT（未接地）ネットワーク操作のT級EMC送信レベルに適合している。この装置はFrame 10の機械寸法を採用し、6パルスインバータとして動作し、業界標準駆動システムアーキテクチャに基づいて電流高調波を低減するための集積直流チョークコイルを備えている。

主な仕様

製品シリーズ：VACON NXP

製品タイプ：インバータユニット（NXP構成、メーカータイプコードNXPによる位置1-3）

電源電圧（電源）：380-500 VAC、三相（±10%）、メーカータイプコード数字5桁VACON NXP名称に適合

直流リンク電圧範囲：465～800 VDC

定格出力電流（IL）：416 A

定格出力（典型、400 V）：200 kW（270 HP）重型、メーカーデータシートによると、250 kW（340 HP）軽量

過負荷能力（低過負荷）：40°Cの周囲温度で、10分ごとに110%が1分間持続する

過負荷能力（高過負荷）：メーカーの定格値に基づき、50°Cの環境温度で、10分ごとに150%、1分間継続する

出力周波数範囲：0-320 Hz、メーカーデータシートによる

速度制御精度（開ループ）：公称速度の±0.5%

速度制御精度（エンコーダ付き閉ループ）：公称速度の±0.01%

起動トルク：ゼロ速度時200%（閉ループベクトルモード）

スイッチング周波数：1.5～10 kHz調整可能（出荷時デフォルト3.6 kHz）

AC入力周波数範囲：45-66 Hz

環境動作温度：-10°Cから+50°C（結霜不可）、最大40°Cの100%負荷能力、以上は降下額を適用

定格海抜高さ（100%負荷）：最高海抜1000メートル、メーカーの環境規制により、100 m以上ごとに1%減額

ハウジング保護レベル：IP 00（オープンシャーシ、キャビネット設置）、VACONタイプコード番号2-0に適合

EMC送信レベル：T：IT（未接地）ネットワークで使用する場合、IEC/EN 61800-3+A 1に準拠し、C 4クラスに相当

内蔵制御入出力：基礎制御盤ごとに6個のデジタル入力、1個のデジタル出力、2個のアナログ入力（±10 Vまたは0/4–20 mA）、1個のアナログ出力、＋10 V参照電圧出力、2個のプログラマブル変換リレー出力を配置する

リレー接点定格：24 VDC/8 A、250 VAC/8 A、125 VDC/0.4 A

オプションの拡張スロット：フィールドバス、I/O、機能セキュリティオプションボード用の5スロット（A、B、C、D、E）

フィールドバスサポート：PROFINET IO、EtherNet/IP、Modbus/TCP標準、拡張カードからPROFIBUS DP、CAnopen、DeviceNetを選択可能

機能安全：STO（安全トルクオフ）が標準——IEC 61800-5-2に適合するSIL 2、SS 1（安全停止1）-オプションのセーフティボードによるPL「d」

制御方式：センサベクトルなし（開ループ）、フラックスベクトル（エンコーダフィードバック付き閉ループ）、V/Hzスカラー、支持誘導と永久磁気（PM）モータ

冷却方式：統合直流ファン強制空冷

ブレーキチョッパ状態：内部実装されていない（メーカー名による、タイプコードブレーキチョッパ数字は「0」）、通常の直流母線システムにおける外部NXBブレーキチョッパユニットと互換性がある

サイズ（高さ×幅×奥行き、フレーム10）：約1150 mm×360 mm×378 mm、メーカーキャビネット統合データによる

重量（Frame 10）：エン智浦Frame 10の比較可能な単位データによると、約97～98 kg

認証：CE、cULus、RCM、EAC、KC（注文時に選択可能）、船用型式認証を提供する（Louse船級社、NKオプション）

RoHS準拠：RoHS 3準拠

技術的な特長

閉ループベクトル制御は0.01%の静的速度精度と200%のゼロ速度始動トルクを実現し、多モータスプール交換応用におけるモータ軸の正確な同期を可能にした。これは、インバータユニットが単独のブレーキチョッパユニットとともに、同期巻き取りまたは巻き戻しステーションにサービスする共通直流バスシステムに配備される場合に、高性能協調を直接サポートする。

外部NXBブレーキチョッパを集積した汎用直流バストポロジにより、1つのモータで発生した回生制動エネルギーが同じ直流リンク上の他のドライバに吸収され、単一制動抵抗散逸アーキテクチャに比べて、総エネルギー消費量が30%減少した。同時に消費された余分なエネルギーだけが外部ブレーキチョッパユニットに伝達され、抵抗器に散逸される。

集積直流チョークコイルを有する6パルス入力は、専用の12パルス変圧器を必要とせずに入力電流の全高調波歪（THDi）を低減し、設置面積とコストを削減する。これはNXPのインバータとBCUモジュールに基づくVACONタイプ命名システムにおける標準電気修正コード「S」である。

5つのプログラマブル拡張スロットは、フィールドバス、追加のI/O、機能セキュリティオプションボードを受け入れることができます。これらのオプションボードは、外部アダプタを必要とせずにコントロールボードに直接挿入でき、パネルの配線を簡単にし、デバッグ時間を短縮できます。このスロットアーキテクチャはNXPインバータユニットとNXBブレーキチョッパユニットの構成に共通しており、汎用直流母線シリーズ全体に一貫したスペアポリシーを採用することを確保することができる。

プリント基板上の塗装保形コーティングはNXP/NXB構築規範における標準カード修正オプションであり、廃水処理場、海上海洋環境、化学処理施設における水分と腐食性環境を防止することができる。

アプリケーション

クレーンとリフター主リフターモーター：閉ループベクトルモードでは、エンコーダーフィードバックを通じて、静止状態で200%の起動トルクを提供し、初期リフターと下降過程で、垂直リフター時に機械ブレーキスリップが発生せずに満載を維持する。

鋼と金属加工巻取機/巻取機：±0.01%の速度調節を持つ閉ループトルク制御により、巻取と巻取りの過程で一定の張力を維持し、単独のブレーキチョッパユニットと一緒に運転して、高速帯材速度変化による減速エネルギーを公共直流母線上の隣接ドライバに消散または再分配する。

船用推進とプロペラドライバ：キャビネット組立推進ラインにおける小型汎用直流母線インバータモジュールとして、出力周波数は320 Hzに達し、高速永久磁石推進モータに適用する。オプションの船用型式認証（Laush船級社、NK）は、注文入力時に設定できます。

抄紙機の分割駆動：複数のエン智浦インバータユニットと1つの集中ブレーキチョッパユニットが1本の直流母線を共有して非常停止ブレーキエネルギー散逸を行う場合、乾燥機部分、圧延ロールと巻取ステーションの間に同期速度制御を提供する。

高速圧縮機試験台：320 Hzまでの出力周波数で誘導または永久磁石モータを操作して空気力学部品の試験を行い、50°Cの環境下で150%の過負荷能力を60秒有し、高速加速と減速試験サイクルを実現する。

採鉱コンベアと破砕機ドライバ：誘導モータのV/Hzスカラーまたは開ループベクトル制御により衝撃荷重と始動トルク要求を処理する。IP 00オープンシャーシフォーマットは密封された採鉱制御キャビネットに統合され、防塵と防湿のために保形コーティングPCBを選択することができる。

選択ガイド

適用対象：

一般的な直流母線駆動システムであり、複数のモータが1つの集中型整流器またはアクティブフロントエンド電源を共有し、1つの個別のNXBブレーキチョッパユニットが母線上の過減速エネルギー散逸を処理する。

閉ループベクトル制御モードでは、重型応用は50°Cの環境温度で150%の過負荷能力を1分間保持し、ゼロ速度で200%の始動トルクを保持する必要がある。

採鉱、海洋、海上業界のIT（未接地）産業ネットワークであり、その中でT級EMC排出レベル（IEC/EN 61800-3 C 4）はネットワーク互換性の強制性要求である。

内部パネル構築機能を備えたキャビネット統合プロジェクト、IP 00オープンキャビネットフォーマットは、ユーザーが提供するハウジング、ケーブル端末、分岐回路の保護を必要とします。

モータの特定のパラメータセットが配置された永久磁石同期モータを含む320 Hzまでの高速モータアプリケーション。

不適切：

独立したACドライブの設置には、単一の壁掛けユニットに整流器、EMCフィルタ、IP 21/IP 54ハウジングを統合する必要があります。このアプリケーションでは、VACON NXS製品シリーズまたはNXP壁掛けドライブバリアントを選択します。

同じモジュール内にブレーキチョッパを内蔵するアプリケーションが必要です。NXP 04166-A 2 L 0 SSB-A 1 A 20000には、VACONモデル名確認のブレーキチョッパコード「0」（内部ブレーキチョッパなし）が配置されている。システムレベルブレーキの場合は、ブレーキ電力要件に適合する個別のNXBブレーキチョッパユニット（例えば、380〜500 Vシステム520 aのNXB 05205）を指定する。

回生エネルギーが主電源に戻るのがブレーキチョッパによる散逸よりも優れている単一駆動システム。この要件を満たすために、NXAアクティブフロントエンド構成は、制動抵抗器を介して散逸するのではなく、余分な制動電力を電力供給ネットワークに回生する。

恩智浦の汎用直流母線インバータプラットフォームでは、上述のNXP 04166ユニットを除く全シリーズのフレームサイズと電流定格値を提供しています。シリーズ全体の低過負荷電力範囲は250 kWから560 kW、連続出力電流は261 aから590 a、高過負荷範囲は200 kWから500 kW、電流は208 aから502 aである。同じA 2 L 0 SSB-A 1 A 2000,000機能コード配置を有する他のNXPインバータ型式は以下を含む：

NXP02616-A2L0SSB-a1a200000，nxp0325-A2L0SSB-A1A2000000

NXP03856-A2L0SSB-a1a200000，nxp0416-A2L0SSB a1a200000

NXP04606-A2L0SSB-a12000000，NXP05026-a2l0s b-a120000000

NXP05906-A2L0SSB-a1a200000

よく質問する

1.VACON NXP 04166-A 2 L 0 SSB-A 1 A 200000の納入サイクルは何日ですか。

メーカーの標準的な配送サイクルは8～12週間で、工場構築の構成に使用されます。承認ディストリビュータは、1～2週間以内に事前組立在庫を保有して出荷できます。

NXP 04166-A 2 L 0 SSB-A 1 A 20000は在庫があり、出荷する準備ができていますか。

地域によって可用性が異なるため、承認されたVACONディストリビューションパートナーに直接連絡してリアルタイム在庫検証を行うことをお勧めします。受注生産された設備は、受注入力時に確認されたスケジュールに従って工場から出荷されます。

3.NXP 04166-A 2 L 0 SSB-A 1 A 200,000の価格はいくらですか。価格範囲はいくらですか。

この電力レベルのFrame 10 NXPインバータユニットの価格は、構成、承認、および選択されたオプションに応じて、通常18,000～32,000ドルです。価格は為替レート、関税、工場調整によって変動する。正確なオファーが必要な場合は、北京众平科技に直接連絡してください。

4.恩智浦通用直流母線インバータユニットを購入する時、どのような支払条件がありますか？

私たちは銀行電信為替（T/T）と主要なクレジットカード決済方式を提供します。信用評価を経て、北京众平科学技術は承認された企業口座に30種類の純支払条件を提供した。

5.NXP 04166-A 2 L 0 SSB-A 1 A 2000,000にはどのような認証と承認がありますか。

デバイスはCE、cULus、RCM、EAC、KC認証（注文時に構成可能）を持っています。機能セキュリティ認証には、IEC 61800-5-2に準拠したSTO～SIL 2、およびITネットワークで使用する際のIEC/EN 61800-3+A 1 C 4クラスに準拠したEMCコンプライアンスが含まれます。海洋船級社（ロー氏船級社、NK）はオプションとして承認することができる。

6.VACON NXPハードディスクドライブの保証期間はどのくらいですか。返品ポリシーは何ですか。

出荷日から2年間の製造欠陥保証を提供します。3年間の延長保証オプションを要求することができます。返品には事前承認が必要です。北京众平科技は48時間以内にRMA申請を処理した。

7.アプライアンスは開梱して使用する完全なACドライブとして動作しますか、それとも追加のデバイスが必要ですか。

いいえ。NXP 04166-A 2 L 0 SSB-A 1 A 20000は、一般的な直流母線システム用のインバータユニットであり、整流器またはアクティブフロントエンドからの外部直流電源と、ユーザーが提供するハウジング、分岐回路保護、配線が必要です。フロントエンドユニットがなく、AC電源に直接接続できません。

8.本装置にブレーキチョッパまたはブレーキ抵抗器を内蔵していますか？

No。ブレーキチョッパのタイプコード番号は「0」で、内部ブレーキチョッパが取り付けられていないことを確認します。制動機能には、制動電力を適用するのに適したサイズのNXB制動チョッパユニットと外部に取り付けられた制動抵抗器を個別に指定します。

9.パネルレイアウトの重量と物理サイズはどのくらいですか。寸法図をもらえますか。

このFrame 10モジュールの重量は約97～98 kg、サイズは約1150 mm×360 mm×378 mm（高さ×幅×奥行き）で、キャビネット統合に使用されています。VACON NXPハードウェアマニュアルには、機械的外形図が提供されている。装置品質のため、機械搬送補助装置を使用した設置を提案します。

10.輸入NXP 04166-A 2 L 0 SSB-A 1 A 2000,000の税関要件、関税分類、出荷条件は何ですか。

適用される「米国統一関税表」コードは8504.40.400（静的コンバータ、変速ドライブ）です。ECCNはEAR 99に分類される。北京众平科技は国際貿易用語解釈通則CPT（運賃支払済み）に基づいて国際輸送を行い、通関に必要な商業発票、梱包伝票、原産地証明書を提供する。関税と輸入増値税は受取人が目的地で支払う。
